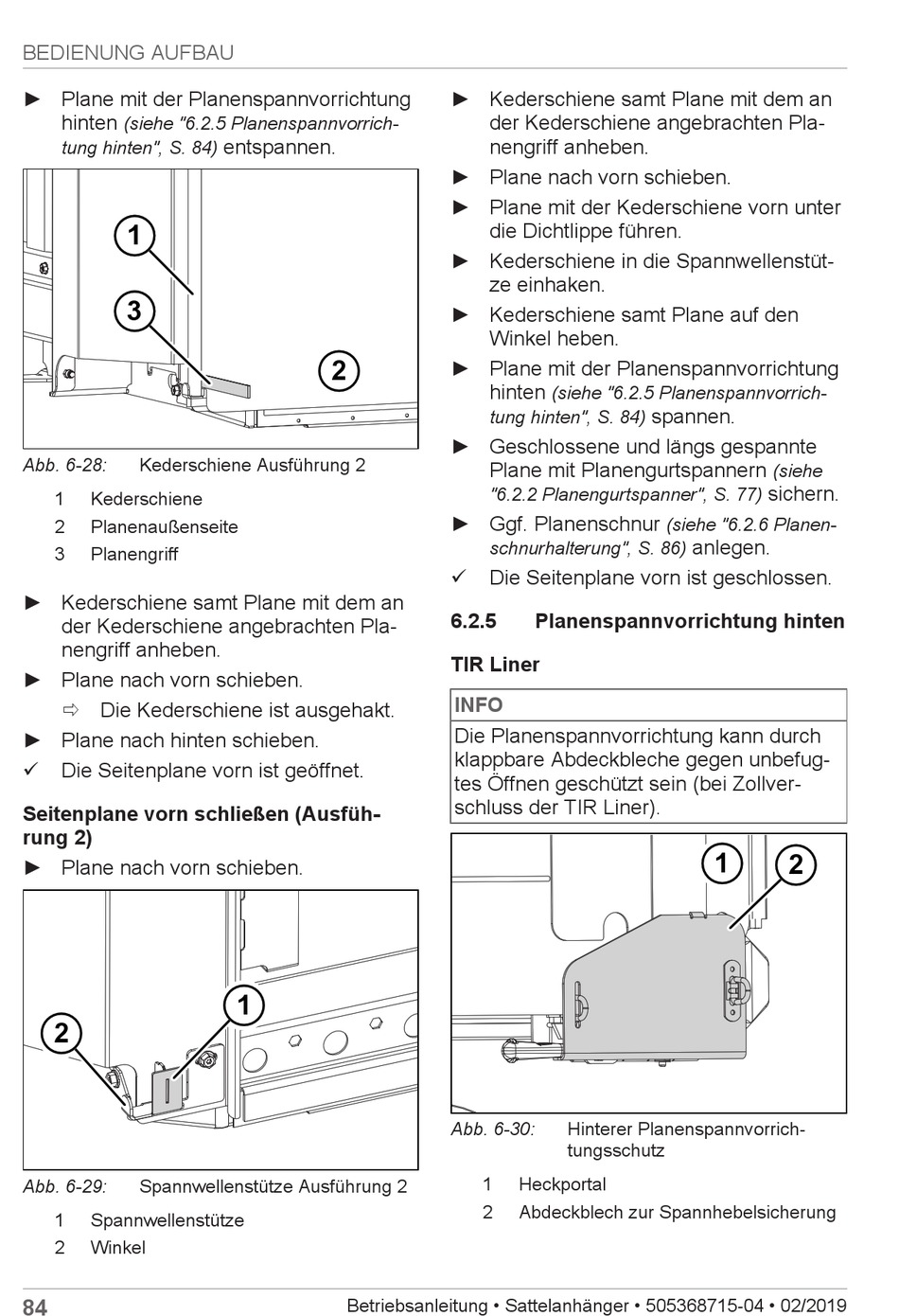

BEDIENUNG AUFBAU
► Plane mit der Planenspannvorrichtung
hinten
(siehe "6.2.5 Planenspannvorrich-
tung hinten", S. 84)
1
3
Abb. 6-28:
Kederschiene Ausführung 2
1
Kederschiene
2
Planenaußenseite
3
Planengriff
► Kederschiene samt Plane mit dem an
der Kederschiene angebrachten Pla-
nengriff anheben.
► Plane nach vorn schieben.
ð Die Kederschiene ist ausgehakt.
► Plane nach hinten schieben.
ü
Die Seitenplane vorn ist geöffnet.
Seitenplane vorn schließen (Ausfüh-
rung 2)
► Plane nach vorn schieben.
2
Abb. 6-29:
Spannwellenstütze Ausführung 2
1
Spannwellenstütze
2
Winkel
84
entspannen.
2
1
Betriebsanleitung • Sattelanhänger • 505368715-04 • 02/2019
► Kederschiene samt Plane mit dem an
der Kederschiene angebrachten Pla-
nengriff anheben.
► Plane nach vorn schieben.
► Plane mit der Kederschiene vorn unter
die Dichtlippe führen.
► Kederschiene in die Spannwellenstüt-
ze einhaken.
► Kederschiene samt Plane auf den
Winkel heben.
► Plane mit der Planenspannvorrichtung
hinten
(siehe "6.2.5 Planenspannvorrich-
tung hinten", S. 84)
► Geschlossene und längs gespannte
Plane mit Planengurtspannern
"6.2.2 Planengurtspanner", S. 77)
► Ggf. Planenschnur
schnurhalterung", S. 86)
ü
Die Seitenplane vorn ist geschlossen.
6.2.5
Planenspannvorrichtung hinten
TIR Liner
INFO
Die Planenspannvorrichtung kann durch
klappbare Abdeckbleche gegen unbefug-
tes Öffnen geschützt sein (bei Zollver-
schluss der TIR Liner).
Abb. 6-30:
Hinterer Planenspannvorrich-
tungsschutz
1
Heckportal
2
Abdeckblech zur Spannhebelsicherung
spannen.
(siehe
sichern.
(siehe "6.2.6 Planen-
anlegen.
1
2
