BEDIENUNG AUFBAU
Topklappe öffnen (Ausführung 1)
► Ladebordwand öffnen.
► Topklappe durch Unterstützung der
Gasdruckfedern vollständig öffnen.
ü
Die Topklappe ist geöffnet.
ü
Das Schiebedach kann von vorn nach
hinten geöffnet werden
Schiebedach", S. 115)
Topklappe schließen (Ausführung 1)
► Topklappe gegen den Widerstand der
Gasdruckfedern nach unten ziehen.
► Ladebordwand schließen.
ü
Die Topklappe ist geschlossen.
Topklappe öffnen (Ausführung 2)
INFO
Höhe beim Ausschwenken der Topklappe
beachten, um Beschädigungen zu vermei-
den.
Zusätzlich die beigefügte Zuliefererdo-
kumentation beachten.
1

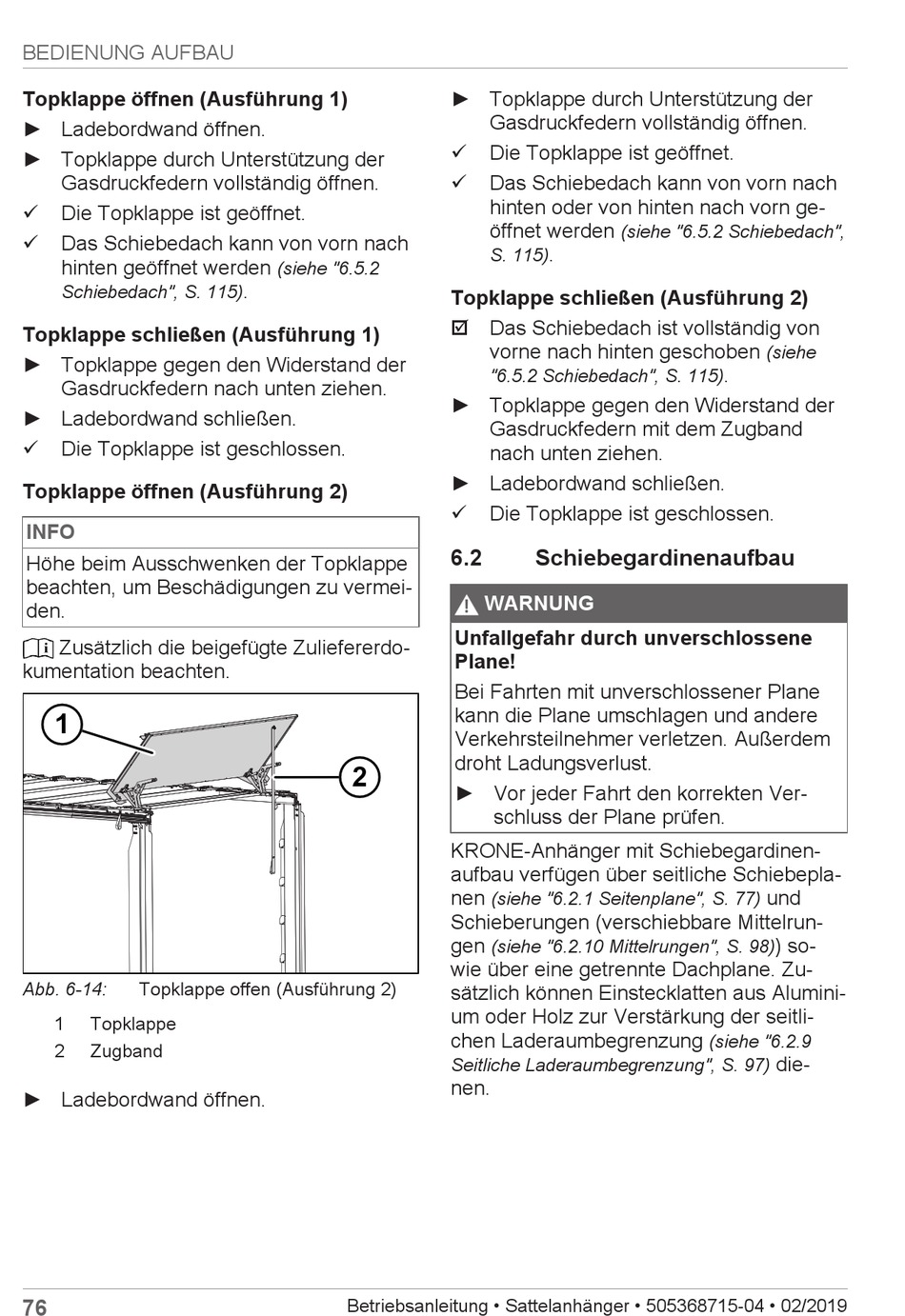

Abb. 6-14:
Topklappe offen (Ausführung 2)
1
Topklappe
2
Zugband
► Ladebordwand öffnen.
76
(siehe "6.5.2
.
2
Betriebsanleitung • Sattelanhänger • 505368715-04 • 02/2019
► Topklappe durch Unterstützung der
Gasdruckfedern vollständig öffnen.
ü
Die Topklappe ist geöffnet.
ü
Das Schiebedach kann von vorn nach
hinten oder von hinten nach vorn ge-
öffnet werden
(siehe "6.5.2 Schiebedach",
.
S. 115)
Topklappe schließen (Ausführung 2)
þ Das Schiebedach ist vollständig von
vorne nach hinten geschoben
"6.5.2 Schiebedach", S. 115)
► Topklappe gegen den Widerstand der
Gasdruckfedern mit dem Zugband
nach unten ziehen.
► Ladebordwand schließen.
ü
Die Topklappe ist geschlossen.
6.2
Schiebegardinenaufbau
!
WARNUNG
Unfallgefahr durch unverschlossene
Plane!
Bei Fahrten mit unverschlossener Plane
kann die Plane umschlagen und andere
Verkehrsteilnehmer verletzen. Außerdem
droht Ladungsverlust.
► Vor jeder Fahrt den korrekten Ver-
schluss der Plane prüfen.
KRONE-Anhänger mit Schiebegardinen-
aufbau verfügen über seitliche Schiebepla-
nen
(siehe "6.2.1 Seitenplane", S. 77)
Schieberungen (verschiebbare Mittelrun-
gen
(siehe "6.2.10 Mittelrungen", S. 98)
wie über eine getrennte Dachplane. Zu-
sätzlich können Einstecklatten aus Alumini-
um oder Holz zur Verstärkung der seitli-
chen Laderaumbegrenzung
Seitliche Laderaumbegrenzung", S. 97)
nen.
(siehe
.
und
) so-
(siehe "6.2.9
die-
