1

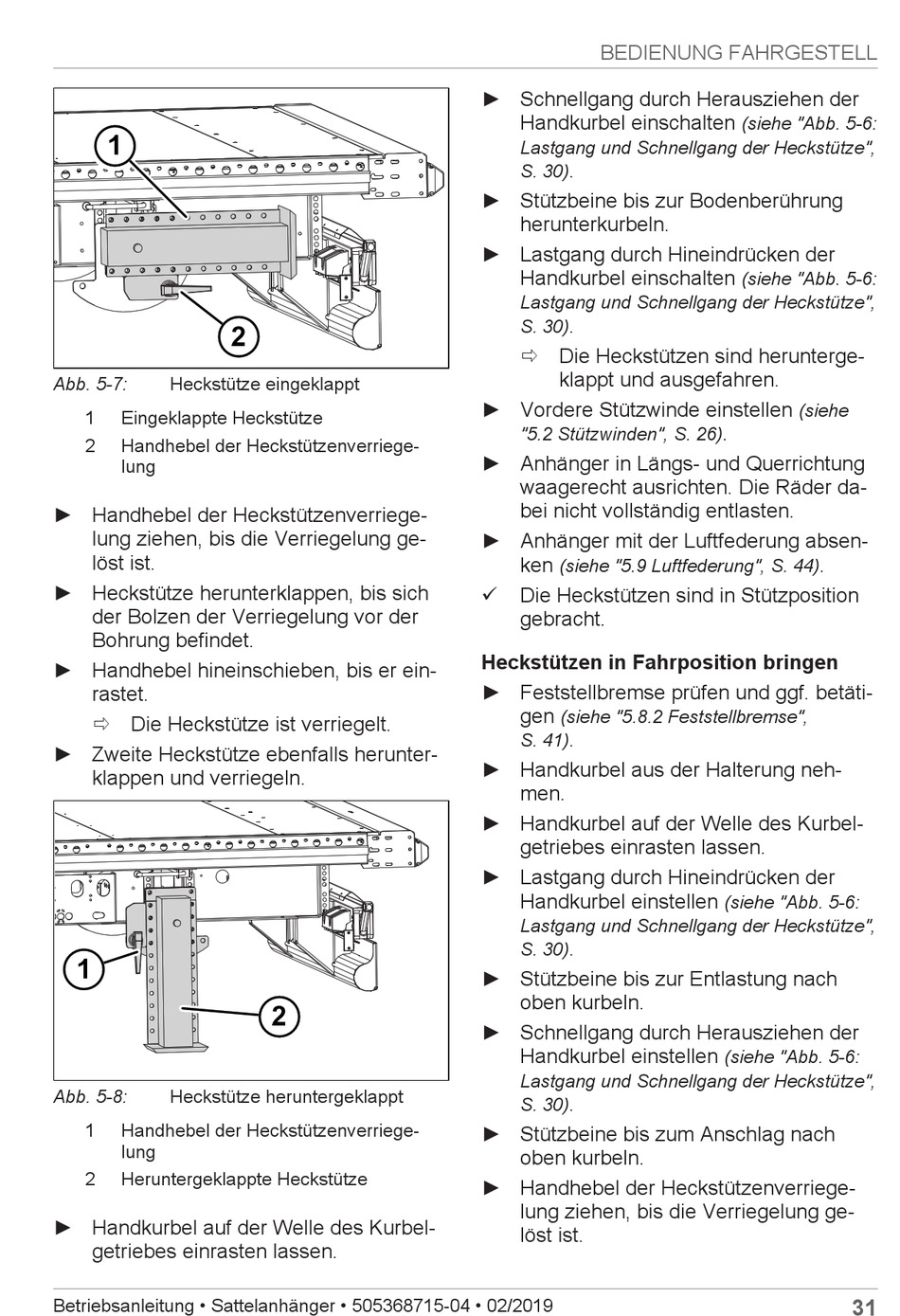

Abb. 5-7:
Heckstütze eingeklappt
1
Eingeklappte Heckstütze
2
Handhebel der Heckstützenverriege-
lung
► Handhebel der Heckstützenverriege-
lung ziehen, bis die Verriegelung ge-
löst ist.
► Heckstütze herunterklappen, bis sich
der Bolzen der Verriegelung vor der
Bohrung befindet.
► Handhebel hineinschieben, bis er ein-
rastet.
ð Die Heckstütze ist verriegelt.
► Zweite Heckstütze ebenfalls herunter-
klappen und verriegeln.
1
Abb. 5-8:
Heckstütze heruntergeklappt
1
Handhebel der Heckstützenverriege-
lung
2
Heruntergeklappte Heckstütze
► Handkurbel auf der Welle des Kurbel-
getriebes einrasten lassen.
Betriebsanleitung • Sattelanhänger • 505368715-04 • 02/2019
2
2
BEDIENUNG FAHRGESTELL
► Schnellgang durch Herausziehen der
Handkurbel einschalten
Lastgang und Schnellgang der Heckstütze",
.
S. 30)
► Stützbeine bis zur Bodenberührung
herunterkurbeln.
► Lastgang durch Hineindrücken der
Handkurbel einschalten
Lastgang und Schnellgang der Heckstütze",
.
S. 30)
ð Die Heckstützen sind herunterge-
klappt und ausgefahren.
► Vordere Stützwinde einstellen
"5.2 Stützwinden", S. 26)
► Anhänger in Längs- und Querrichtung
waagerecht ausrichten. Die Räder da-
bei nicht vollständig entlasten.
► Anhänger mit der Luftfederung absen-
ken
(siehe "5.9 Luftfederung", S. 44)
ü
Die Heckstützen sind in Stützposition
gebracht.
Heckstützen in Fahrposition bringen
► Feststellbremse prüfen und ggf. betäti-
gen
(siehe "5.8.2 Feststellbremse",
.
S. 41)
► Handkurbel aus der Halterung neh-
men.
► Handkurbel auf der Welle des Kurbel-
getriebes einrasten lassen.
► Lastgang durch Hineindrücken der
Handkurbel einstellen
Lastgang und Schnellgang der Heckstütze",
.
S. 30)
► Stützbeine bis zur Entlastung nach
oben kurbeln.
► Schnellgang durch Herausziehen der
Handkurbel einstellen
Lastgang und Schnellgang der Heckstütze",
.
S. 30)
► Stützbeine bis zum Anschlag nach
oben kurbeln.
► Handhebel der Heckstützenverriege-
lung ziehen, bis die Verriegelung ge-
löst ist.
(siehe "Abb. 5-6:
(siehe "Abb. 5-6:
(siehe
.
.
(siehe "Abb. 5-6:
(siehe "Abb. 5-6:
31
