LADEN UND SICHERN

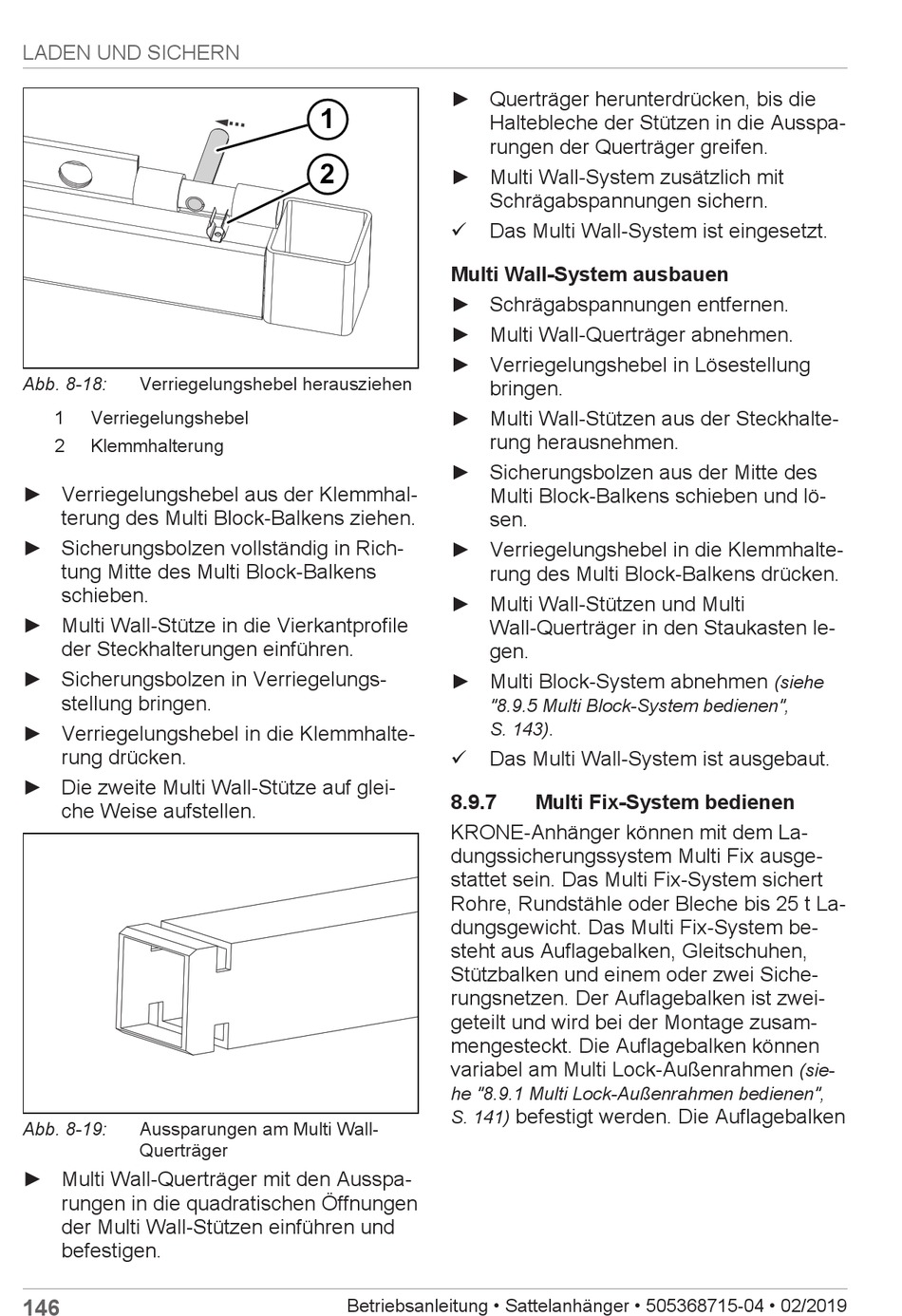

Abb. 8-18:
Verriegelungshebel herausziehen
1
Verriegelungshebel
2
Klemmhalterung
► Verriegelungshebel aus der Klemmhal-
terung des Multi Block‑Balkens ziehen.
► Sicherungsbolzen vollständig in Rich-
tung Mitte des Multi Block‑Balkens
schieben.
► Multi Wall‑Stütze in die Vierkantprofile
der Steckhalterungen einführen.
► Sicherungsbolzen in Verriegelungs-
stellung bringen.
► Verriegelungshebel in die Klemmhalte-
rung drücken.
► Die zweite Multi Wall‑Stütze auf glei-
che Weise aufstellen.
Abb. 8-19:
Aussparungen am Multi Wall-
Querträger
► Multi Wall‑Querträger mit den Ausspa-
rungen in die quadratischen Öffnungen
der Multi Wall‑Stützen einführen und
befestigen.
146
► Querträger herunterdrücken, bis die
1
Haltebleche der Stützen in die Ausspa-
rungen der Querträger greifen.
2
► Multi Wall‑System zusätzlich mit
Schrägabspannungen sichern.
ü
Das Multi Wall‑System ist eingesetzt.
Multi Wall‑System ausbauen
► Schrägabspannungen entfernen.
► Multi Wall‑Querträger abnehmen.
► Verriegelungshebel in Lösestellung
bringen.
► Multi Wall‑Stützen aus der Steckhalte-
rung herausnehmen.
► Sicherungsbolzen aus der Mitte des
Multi Block‑Balkens schieben und lö-
sen.
► Verriegelungshebel in die Klemmhalte-
rung des Multi Block‑Balkens drücken.
► Multi Wall‑Stützen und Multi
Wall‑Querträger in den Staukasten le-
gen.
► Multi Block‑System abnehmen
"8.9.5 Multi Block-System bedienen",
S. 143)
ü
Das Multi Wall‑System ist ausgebaut.
8.9.7
KRONE‑Anhänger können mit dem La-
dungssicherungssystem Multi Fix ausge-
stattet sein. Das Multi Fix-System sichert
Rohre, Rundstähle oder Bleche bis 25 t La-
dungsgewicht. Das Multi Fix‑System be-
steht aus Auflagebalken, Gleitschuhen,
Stützbalken und einem oder zwei Siche-
rungsnetzen. Der Auflagebalken ist zwei-
geteilt und wird bei der Montage zusam-
mengesteckt. Die Auflagebalken können
variabel am Multi Lock‑Außenrahmen
he "8.9.1 Multi Lock-Außenrahmen bedienen",
S. 141)
