BEDIENUNG AUFBAU
○ Planengurtspanner mit Übertot-
punkt‑Spannverschluss
Planengurtspanner mit Übertotpunkt-
Spannverschluss", S. 79)
○ Direktspanner
ner", S. 79)
6.2.2.1 Planengurtspanner mit Latchty-
pe-Spannverschluss
1
2

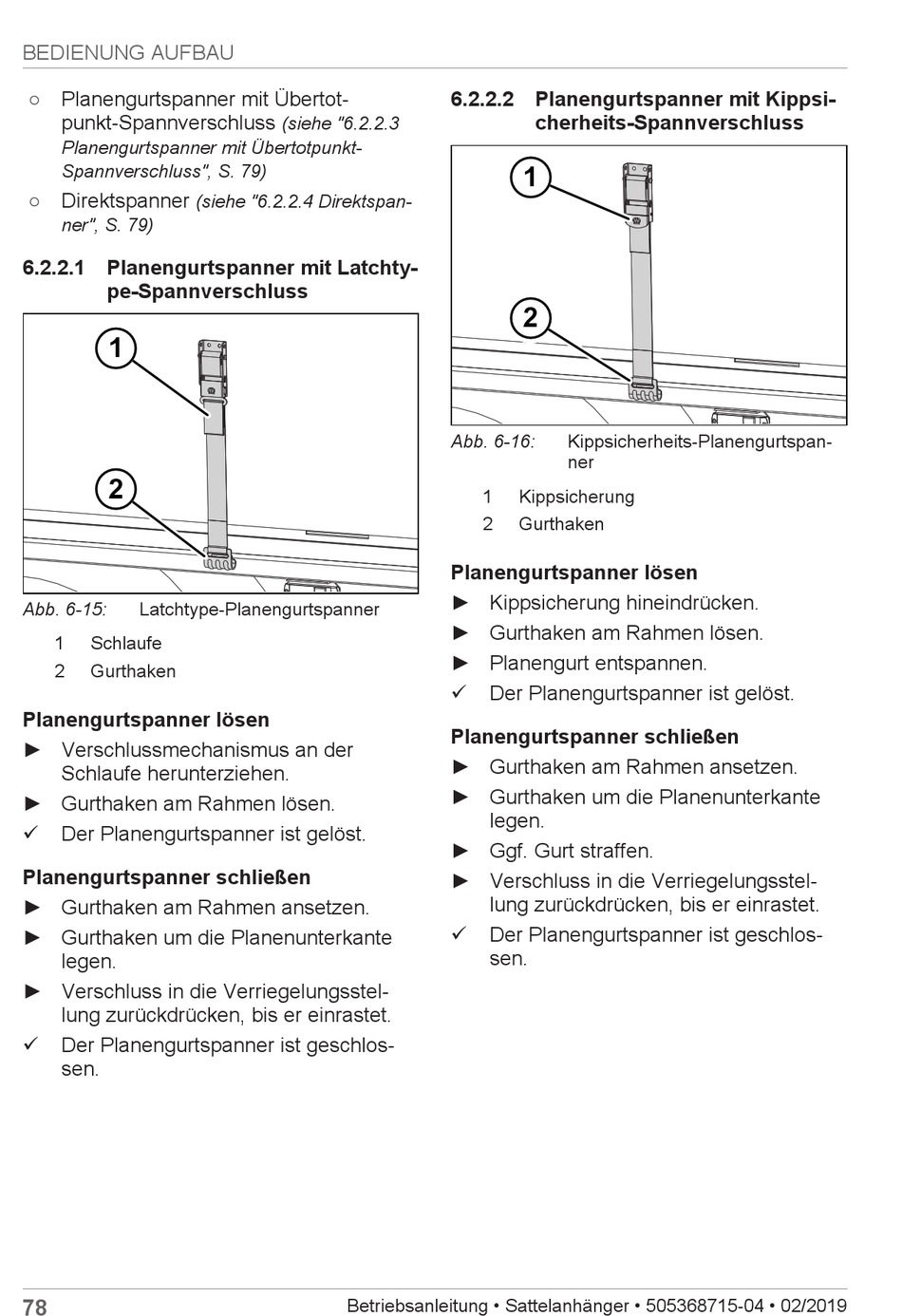

Abb. 6-15:
Latchtype-Planengurtspanner
1
Schlaufe
2
Gurthaken
Planengurtspanner lösen
► Verschlussmechanismus an der
Schlaufe herunterziehen.
► Gurthaken am Rahmen lösen.
ü
Der Planengurtspanner ist gelöst.
Planengurtspanner schließen
► Gurthaken am Rahmen ansetzen.
► Gurthaken um die Planenunterkante
legen.
► Verschluss in die Verriegelungsstel-
lung zurückdrücken, bis er einrastet.
ü
Der Planengurtspanner ist geschlos-
sen.
78
(siehe "6.2.2.3
(siehe "6.2.2.4 Direktspan-
Betriebsanleitung • Sattelanhänger • 505368715-04 • 02/2019
6.2.2.2 Planengurtspanner mit Kippsi-
cherheits-Spannverschluss
1
2
Abb. 6-16:
Kippsicherheits-Planengurtspan-
ner
1
Kippsicherung
2
Gurthaken
Planengurtspanner lösen
► Kippsicherung hineindrücken.
► Gurthaken am Rahmen lösen.
► Planengurt entspannen.
ü
Der Planengurtspanner ist gelöst.
Planengurtspanner schließen
► Gurthaken am Rahmen ansetzen.
► Gurthaken um die Planenunterkante
legen.
► Ggf. Gurt straffen.
► Verschluss in die Verriegelungsstel-
lung zurückdrücken, bis er einrastet.
ü
Der Planengurtspanner ist geschlos-
sen.
