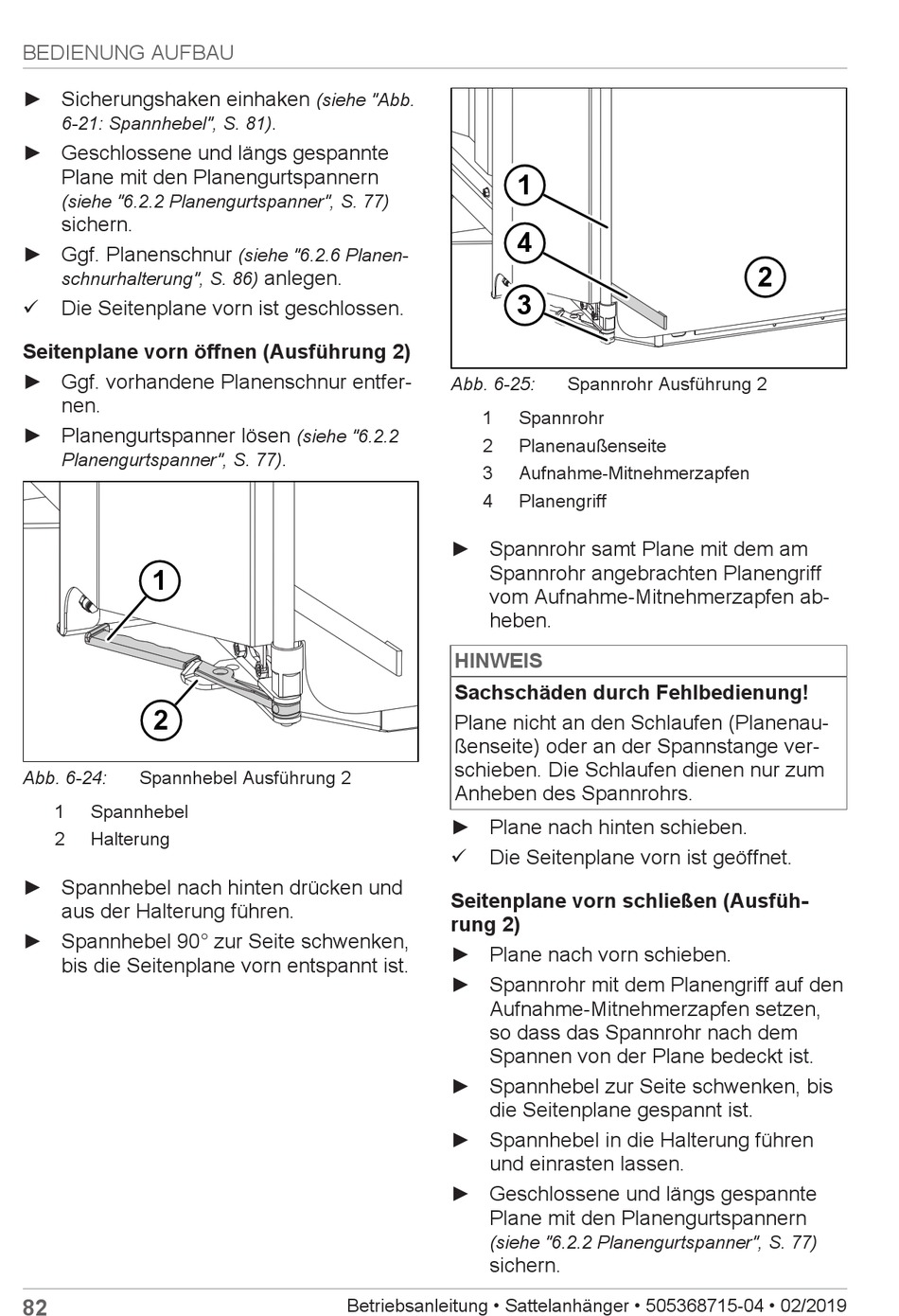

BEDIENUNG AUFBAU
► Sicherungshaken einhaken
6-21: Spannhebel", S. 81)
► Geschlossene und längs gespannte
Plane mit den Planengurtspannern
(siehe "6.2.2 Planengurtspanner", S. 77)
sichern.
► Ggf. Planenschnur
schnurhalterung", S. 86)
ü
Die Seitenplane vorn ist geschlossen.
Seitenplane vorn öffnen (Ausführung 2)
► Ggf. vorhandene Planenschnur entfer-
nen.
► Planengurtspanner lösen
Planengurtspanner", S. 77)
1
2
Abb. 6-24:
Spannhebel Ausführung 2
1
Spannhebel
2
Halterung
► Spannhebel nach hinten drücken und
aus der Halterung führen.
► Spannhebel 90° zur Seite schwenken,
bis die Seitenplane vorn entspannt ist.
82
(siehe "Abb.
.
(siehe "6.2.6 Planen-
anlegen.
(siehe "6.2.2
.
Betriebsanleitung • Sattelanhänger • 505368715-04 • 02/2019
1
4
3
Abb. 6-25:
Spannrohr Ausführung 2
1
Spannrohr
2
Planenaußenseite
3
Aufnahme-Mitnehmerzapfen
4
Planengriff
► Spannrohr samt Plane mit dem am
Spannrohr angebrachten Planengriff
vom Aufnahme-Mitnehmerzapfen ab-
heben.
HINWEIS
Sachschäden durch Fehlbedienung!
Plane nicht an den Schlaufen (Planenau-
ßenseite) oder an der Spannstange ver-
schieben. Die Schlaufen dienen nur zum
Anheben des Spannrohrs.
► Plane nach hinten schieben.
ü
Die Seitenplane vorn ist geöffnet.
Seitenplane vorn schließen (Ausfüh-
rung 2)
► Plane nach vorn schieben.
► Spannrohr mit dem Planengriff auf den
Aufnahme-Mitnehmerzapfen setzen,
so dass das Spannrohr nach dem
Spannen von der Plane bedeckt ist.
► Spannhebel zur Seite schwenken, bis
die Seitenplane gespannt ist.
► Spannhebel in die Halterung führen
und einrasten lassen.
► Geschlossene und längs gespannte
Plane mit den Planengurtspannern
(siehe "6.2.2 Planengurtspanner", S. 77)
sichern.
2
