HINWEIS
Sachschäden beim Verbreitern des
Heckportals!
Das Verbreitern des Heckportals ohne
vorheriges Öffnen von Schiebedach, Pla-
nen, Türen und gegebenenfalls Bordwän-
den kann zu Sachschäden führen.
► Schiebedach, Plane und ggf. Bord-
wände vor dem Verbreitern des Heck-
portals öffnen.
► Türen öffnen und mit Türfeststellern
oder Türfix sichern.
Das Heckportal kann über die Hydraulik-
pumpen links und rechts ausgeschoben
werden, um die Durchladebreite zu vergrö-
ßern.
Im verbreiterten Zustand stehen insgesamt
1.000 mm (500 mm je Seite) mehr an
Durchladebreite zur Verfügung. Die maxi-
male Gesamt-Durchladebreite beträgt
3.480 mm.
Bevor das Heckportal verbreitert werden
kann, muss der Vorgang vorbereitet wer-
den.
Heckportal verbreitern vorbereiten
► Schiebedach öffnen.
► Plane öffnen.
► Ggf. Bordwände öffnen.
► Türen öffnen.
► Türen mit Türfeststellern oder Türfix
sichern.
ü
Das Heckportal ist für eine Verbreite-
rung vorbereitet.
Heckportal verbreitern
► Heckportal zum Verbreitern vorberei-
ten.
Betriebsanleitung • Sattelanhänger • 505368715-04 • 02/2019
1

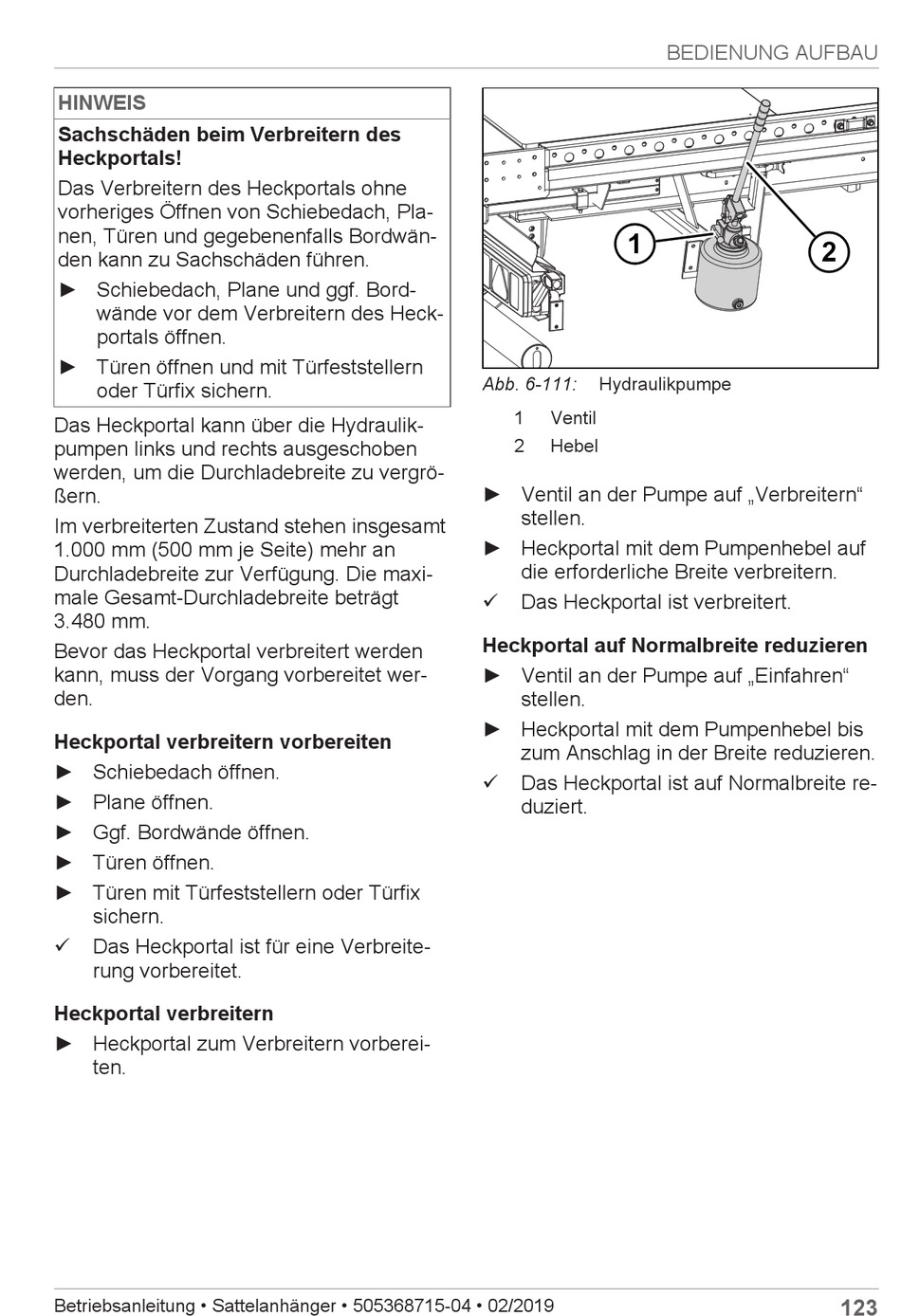

Abb. 6-111:
Hydraulikpumpe
1
Ventil
2
Hebel
► Ventil an der Pumpe auf „Verbreitern"
stellen.
► Heckportal mit dem Pumpenhebel auf
die erforderliche Breite verbreitern.
ü
Das Heckportal ist verbreitert.
Heckportal auf Normalbreite reduzieren
► Ventil an der Pumpe auf „Einfahren"
stellen.
► Heckportal mit dem Pumpenhebel bis
zum Anschlag in der Breite reduzieren.
ü
Das Heckportal ist auf Normalbreite re-
duziert.
BEDIENUNG AUFBAU
2
