5.15.2 Klappbare seitliche Schutzvor-
richtung mit Verriegelung
VORSICHT
Verletzungsgefahr durch unbeabsich-
tigtes Herunterklappen der seitlichen
Schutzvorrichtung!
Eine unverriegelte seitliche Schutzvorrich-
tung kann plötzlich herunterklappen und
Personen verletzen sowie während der
Fahrt nach außen pendeln und dadurch
Unfälle verursachen.
► Seitliche Schutzvorrichtung in jeder
Position verriegeln.

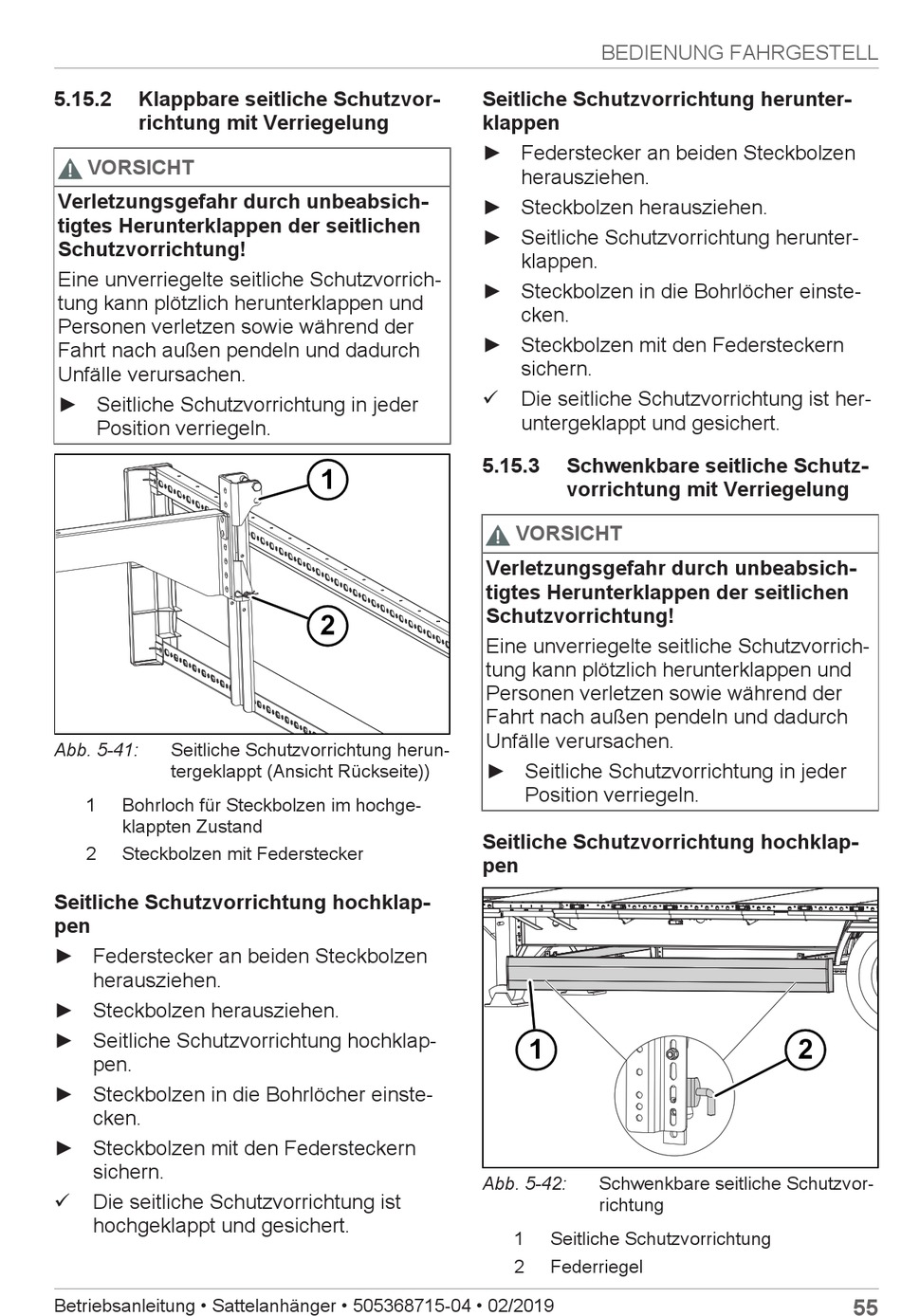

Abb. 5-41:
Seitliche Schutzvorrichtung herun-
tergeklappt (Ansicht Rückseite))
1
Bohrloch für Steckbolzen im hochge-
klappten Zustand
2
Steckbolzen mit Federstecker
Seitliche Schutzvorrichtung hochklap-
pen
► Federstecker an beiden Steckbolzen
herausziehen.
► Steckbolzen herausziehen.
► Seitliche Schutzvorrichtung hochklap-
pen.
► Steckbolzen in die Bohrlöcher einste-
cken.
► Steckbolzen mit den Federsteckern
sichern.
ü
Die seitliche Schutzvorrichtung ist
hochgeklappt und gesichert.
Betriebsanleitung • Sattelanhänger • 505368715-04 • 02/2019
Seitliche Schutzvorrichtung herunter-
klappen
► Federstecker an beiden Steckbolzen
► Steckbolzen herausziehen.
► Seitliche Schutzvorrichtung herunter-
► Steckbolzen in die Bohrlöcher einste-
► Steckbolzen mit den Federsteckern
ü
5.15.3 Schwenkbare seitliche Schutz-
1
Verletzungsgefahr durch unbeabsich-
tigtes Herunterklappen der seitlichen
Schutzvorrichtung!
2
Eine unverriegelte seitliche Schutzvorrich-
tung kann plötzlich herunterklappen und
Personen verletzen sowie während der
Fahrt nach außen pendeln und dadurch
Unfälle verursachen.
► Seitliche Schutzvorrichtung in jeder
Seitliche Schutzvorrichtung hochklap-
pen
Abb. 5-42:
BEDIENUNG FAHRGESTELL
herausziehen.
klappen.
cken.
sichern.
Die seitliche Schutzvorrichtung ist her-
untergeklappt und gesichert.
vorrichtung mit Verriegelung
VORSICHT
Position verriegeln.
1
Schwenkbare seitliche Schutzvor-
richtung
1
Seitliche Schutzvorrichtung
2
Federriegel
2
55
