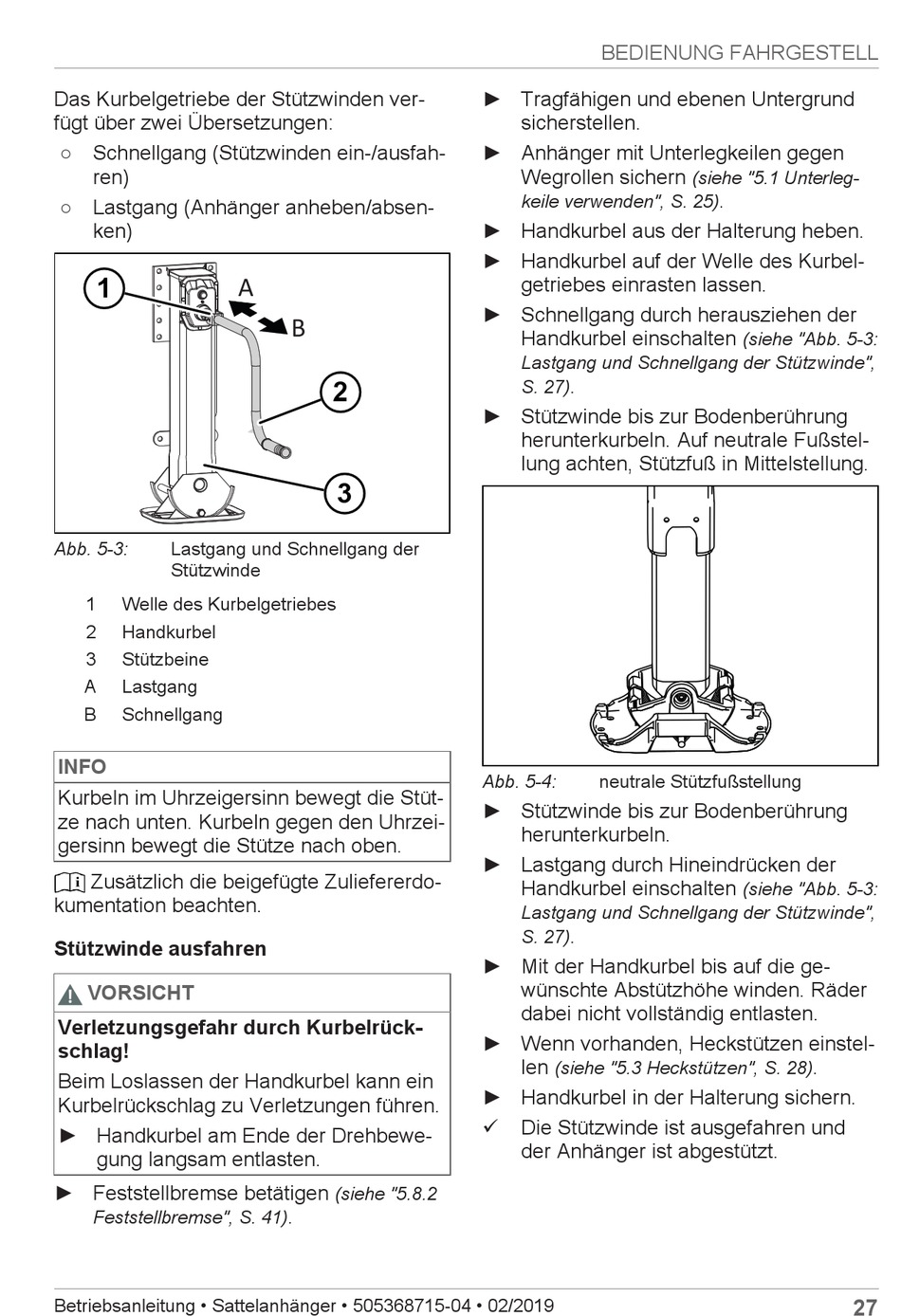

Das Kurbelgetriebe der Stützwinden ver-
fügt über zwei Übersetzungen:
○ Schnellgang (Stützwinden ein-/ausfah-
ren)
○ Lastgang (Anhänger anheben/absen-
ken)
1
Abb. 5-3:
Lastgang und Schnellgang der
Stützwinde
1
Welle des Kurbelgetriebes
2
Handkurbel
3
Stützbeine
A
Lastgang
B
Schnellgang
INFO
Kurbeln im Uhrzeigersinn bewegt die Stüt-
ze nach unten. Kurbeln gegen den Uhrzei-
gersinn bewegt die Stütze nach oben.
Zusätzlich die beigefügte Zuliefererdo-
kumentation beachten.
Stützwinde ausfahren
VORSICHT
Verletzungsgefahr durch Kurbelrück-
schlag!
Beim Loslassen der Handkurbel kann ein
Kurbelrückschlag zu Verletzungen führen.
► Handkurbel am Ende der Drehbewe-
gung langsam entlasten.
► Feststellbremse betätigen
Feststellbremse", S. 41)
Betriebsanleitung • Sattelanhänger • 505368715-04 • 02/2019
A
B
2
3
(siehe "5.8.2
.
BEDIENUNG FAHRGESTELL
► Tragfähigen und ebenen Untergrund
sicherstellen.
► Anhänger mit Unterlegkeilen gegen
Wegrollen sichern
keile verwenden", S. 25)
► Handkurbel aus der Halterung heben.
► Handkurbel auf der Welle des Kurbel-
getriebes einrasten lassen.
► Schnellgang durch herausziehen der
Handkurbel einschalten
Lastgang und Schnellgang der Stützwinde",
.
S. 27)
► Stützwinde bis zur Bodenberührung
herunterkurbeln. Auf neutrale Fußstel-
lung achten, Stützfuß in Mittelstellung.
Abb. 5-4:
neutrale Stützfußstellung
► Stützwinde bis zur Bodenberührung
herunterkurbeln.
► Lastgang durch Hineindrücken der
Handkurbel einschalten
Lastgang und Schnellgang der Stützwinde",
.
S. 27)
► Mit der Handkurbel bis auf die ge-
wünschte Abstützhöhe winden. Räder
dabei nicht vollständig entlasten.
► Wenn vorhanden, Heckstützen einstel-
len
(siehe "5.3 Heckstützen", S. 28)
► Handkurbel in der Halterung sichern.
ü
Die Stützwinde ist ausgefahren und
der Anhänger ist abgestützt.
(siehe "5.1 Unterleg-
.
(siehe "Abb. 5-3:
(siehe "Abb. 5-3:
.
