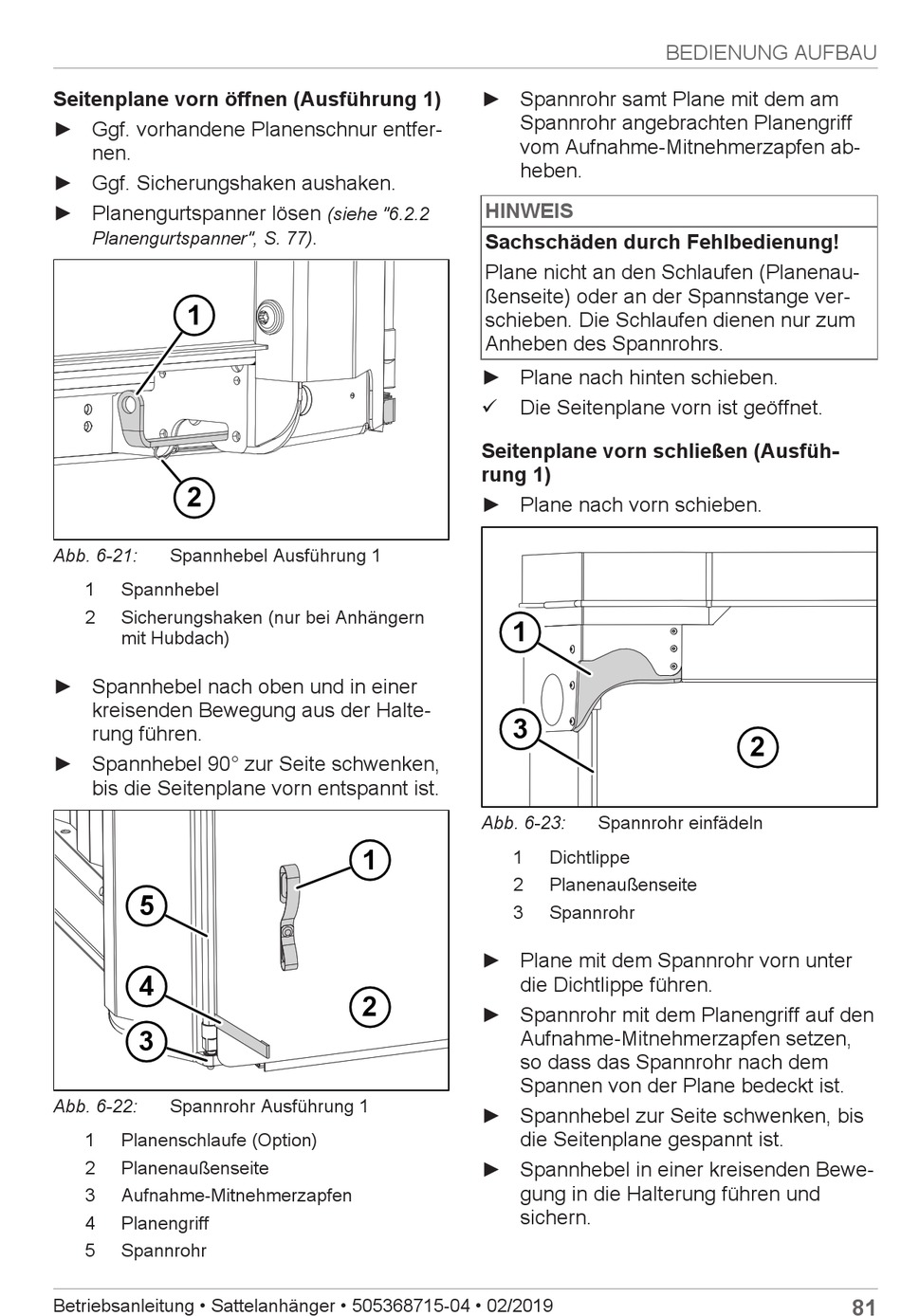

Seitenplane vorn öffnen (Ausführung 1)
► Ggf. vorhandene Planenschnur entfer-
nen.
► Ggf. Sicherungshaken aushaken.
► Planengurtspanner lösen
Planengurtspanner", S. 77)
1
2
Abb. 6-21: Spannhebel Ausführung 1
1 Spannhebel
2 Sicherungshaken (nur bei Anhängern
mit Hubdach)
► Spannhebel nach oben und in einer
kreisenden Bewegung aus der Halte-
rung führen.
► Spannhebel 90° zur Seite schwenken,
bis die Seitenplane vorn entspannt ist.
5
4
3
Abb. 6-22: Spannrohr Ausführung 1
1 Planenschlaufe (Option)
2 Planenaußenseite
3 Aufnahme-Mitnehmerzapfen
4 Planengriff
5 Spannrohr
Betriebsanleitung • Sattelanhänger • 505368715-04 • 02/2019
► Spannrohr samt Plane mit dem am
(siehe "6.2.2
.
► Plane nach hinten schieben.
ü
Seitenplane vorn schließen (Ausfüh-
rung 1)
► Plane nach vorn schieben.
Abb. 6-23:
1
► Plane mit dem Spannrohr vorn unter
2
► Spannrohr mit dem Planengriff auf den
► Spannhebel zur Seite schwenken, bis
► Spannhebel in einer kreisenden Bewe-
Spannrohr angebrachten Planengriff
vom Aufnahme-Mitnehmerzapfen ab-
heben.
HINWEIS
Sachschäden durch Fehlbedienung!
Plane nicht an den Schlaufen (Planenau-
ßenseite) oder an der Spannstange ver-
schieben. Die Schlaufen dienen nur zum
Anheben des Spannrohrs.
Die Seitenplane vorn ist geöffnet.
1
3
Spannrohr einfädeln
1 Dichtlippe
2 Planenaußenseite
3 Spannrohr
die Dichtlippe führen.
Aufnahme-Mitnehmerzapfen setzen,
so dass das Spannrohr nach dem
Spannen von der Plane bedeckt ist.
die Seitenplane gespannt ist.
gung in die Halterung führen und
sichern.
BEDIENUNG AUFBAU
2
