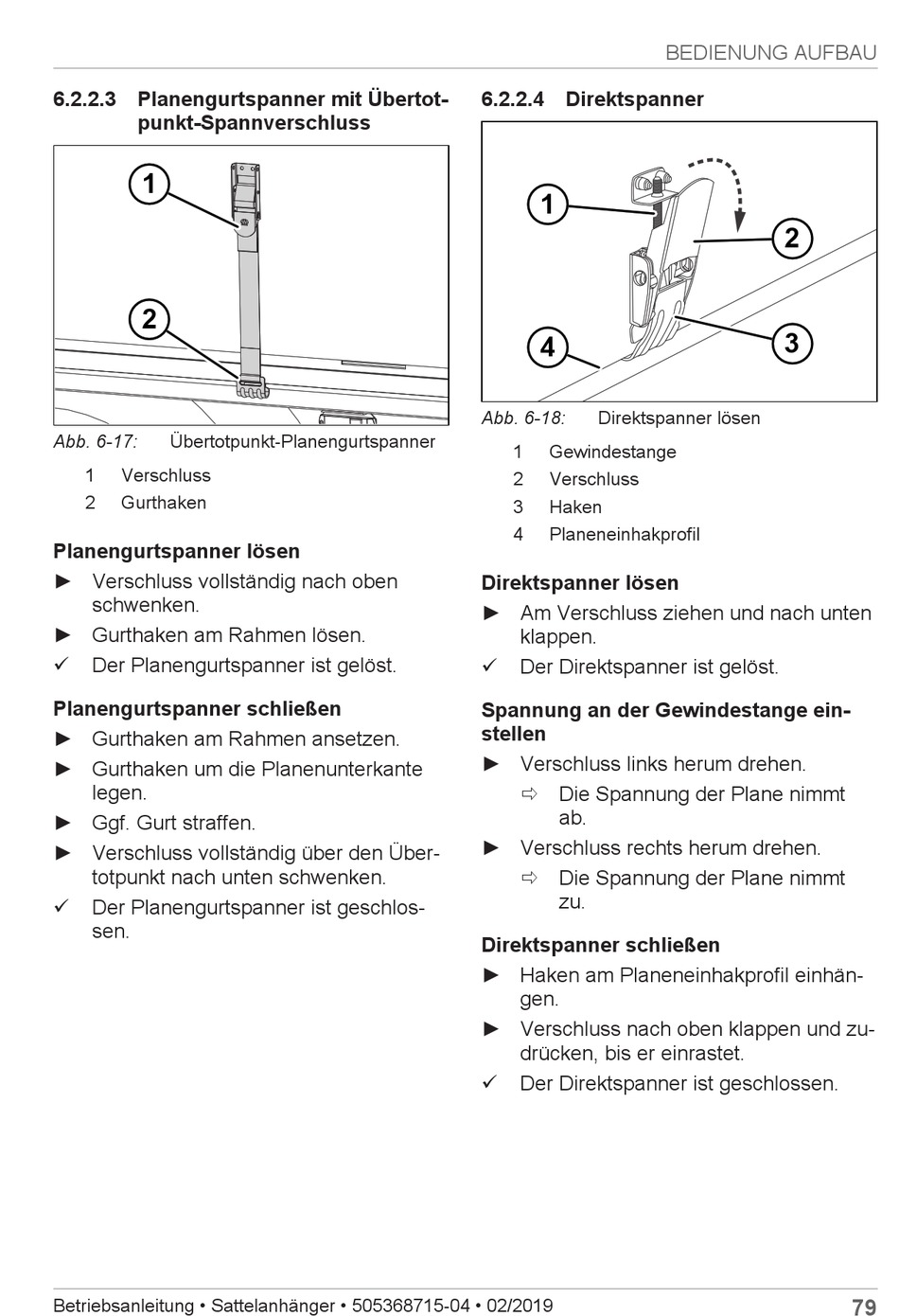

6.2.2.3 Planengurtspanner mit Übertot-
punkt-Spannverschluss
1
2
Abb. 6-17:
Übertotpunkt-Planengurtspanner
1
Verschluss
2
Gurthaken
Planengurtspanner lösen
► Verschluss vollständig nach oben
schwenken.
► Gurthaken am Rahmen lösen.
ü
Der Planengurtspanner ist gelöst.
Planengurtspanner schließen
► Gurthaken am Rahmen ansetzen.
► Gurthaken um die Planenunterkante
legen.
► Ggf. Gurt straffen.
► Verschluss vollständig über den Über-
totpunkt nach unten schwenken.
ü
Der Planengurtspanner ist geschlos-
sen.
Betriebsanleitung • Sattelanhänger • 505368715-04 • 02/2019
6.2.2.4 Direktspanner
1
4
Abb. 6-18:
Direktspanner lösen
1
Gewindestange
2
Verschluss
3
Haken
4
Planeneinhakprofil
Direktspanner lösen
► Am Verschluss ziehen und nach unten
klappen.
ü
Der Direktspanner ist gelöst.
Spannung an der Gewindestange ein-
stellen
► Verschluss links herum drehen.
ð Die Spannung der Plane nimmt
ab.
► Verschluss rechts herum drehen.
ð Die Spannung der Plane nimmt
zu.
Direktspanner schließen
► Haken am Planeneinhakprofil einhän-
gen.
► Verschluss nach oben klappen und zu-
drücken, bis er einrastet.
ü
Der Direktspanner ist geschlossen.
BEDIENUNG AUFBAU
2
3
79
