LADEN UND SICHERN
Verriegelungsstellung
1
4

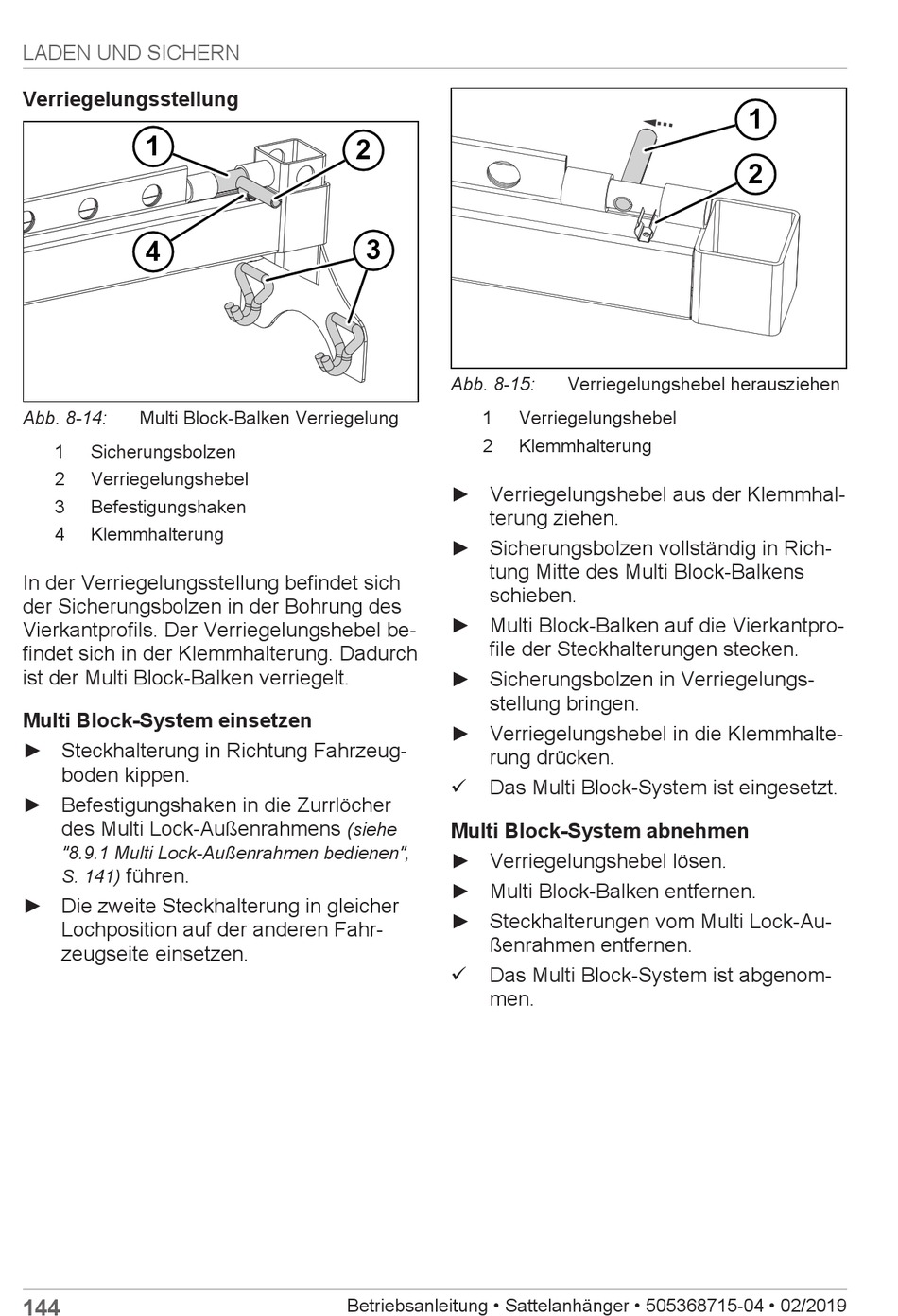

Abb. 8-14:
Multi Block-Balken Verriegelung
1
Sicherungsbolzen
2
Verriegelungshebel
3
Befestigungshaken
4
Klemmhalterung
In der Verriegelungsstellung befindet sich
der Sicherungsbolzen in der Bohrung des
Vierkantprofils. Der Verriegelungshebel be-
findet sich in der Klemmhalterung. Dadurch
ist der Multi Block‑Balken verriegelt.
Multi Block-System einsetzen
► Steckhalterung in Richtung Fahrzeug-
boden kippen.
► Befestigungshaken in die Zurrlöcher
des Multi Lock‑Außenrahmens
"8.9.1 Multi Lock-Außenrahmen bedienen",
führen.
S. 141)
► Die zweite Steckhalterung in gleicher
Lochposition auf der anderen Fahr-
zeugseite einsetzen.
144
2
3
Abb. 8-15:
1
2
► Verriegelungshebel aus der Klemmhal-
terung ziehen.
► Sicherungsbolzen vollständig in Rich-
tung Mitte des Multi Block-Balkens
schieben.
► Multi Block-Balken auf die Vierkantpro-
file der Steckhalterungen stecken.
► Sicherungsbolzen in Verriegelungs-
stellung bringen.
► Verriegelungshebel in die Klemmhalte-
rung drücken.
ü
Das Multi Block-System ist eingesetzt.
(siehe
Multi Block-System abnehmen
► Verriegelungshebel lösen.
► Multi Block-Balken entfernen.
► Steckhalterungen vom Multi Lock‑Au-
ßenrahmen entfernen.
ü
Das Multi Block-System ist abgenom-
men.
Betriebsanleitung • Sattelanhänger • 505368715-04 • 02/2019
Verriegelungshebel herausziehen
Verriegelungshebel
Klemmhalterung
1
2
