BEDIENUNG FAHRGESTELL
► Stützbein bis zum Anschlag nach oben
kurbeln.
► Handkurbel in der Halterung sichern.
ü
Die Heckstützen sind in Fahrposition
gebracht und die Kurbel ist gesichert.
5.3.2
Heckstützen mit Kurbel-
mechanismus (klappbar)
!
WARNUNG
Verletzungsgefahr durch ausge-
schwenkte Handkurbel!
Eine ungesicherte Kurbel kann während
der Fahrt ausschwenken und andere Per-
sonen verletzen.
► Vor Fahrtantritt sicherstellen, dass
sich die Handkurbel in Fahrtstellung
befindet und gesichert ist.
VORSICHT
Verletzungsgefahr durch Kurbelrück-
schlag!
Beim Loslassen der Handkurbel kann ein
Kurbelrückschlag zu Verletzungen führen.
► Handkurbel am Ende der Drehbewe-
gung langsam entlasten.
Das Kurbelgetriebe der Heckstützen ver-
fügt über zwei Übersetzungen:
○ Schnellgang (Heckstütze ein-/ausfah-
ren)
○ Lastgang (Fahrzeug anheben/absen-
ken)
30

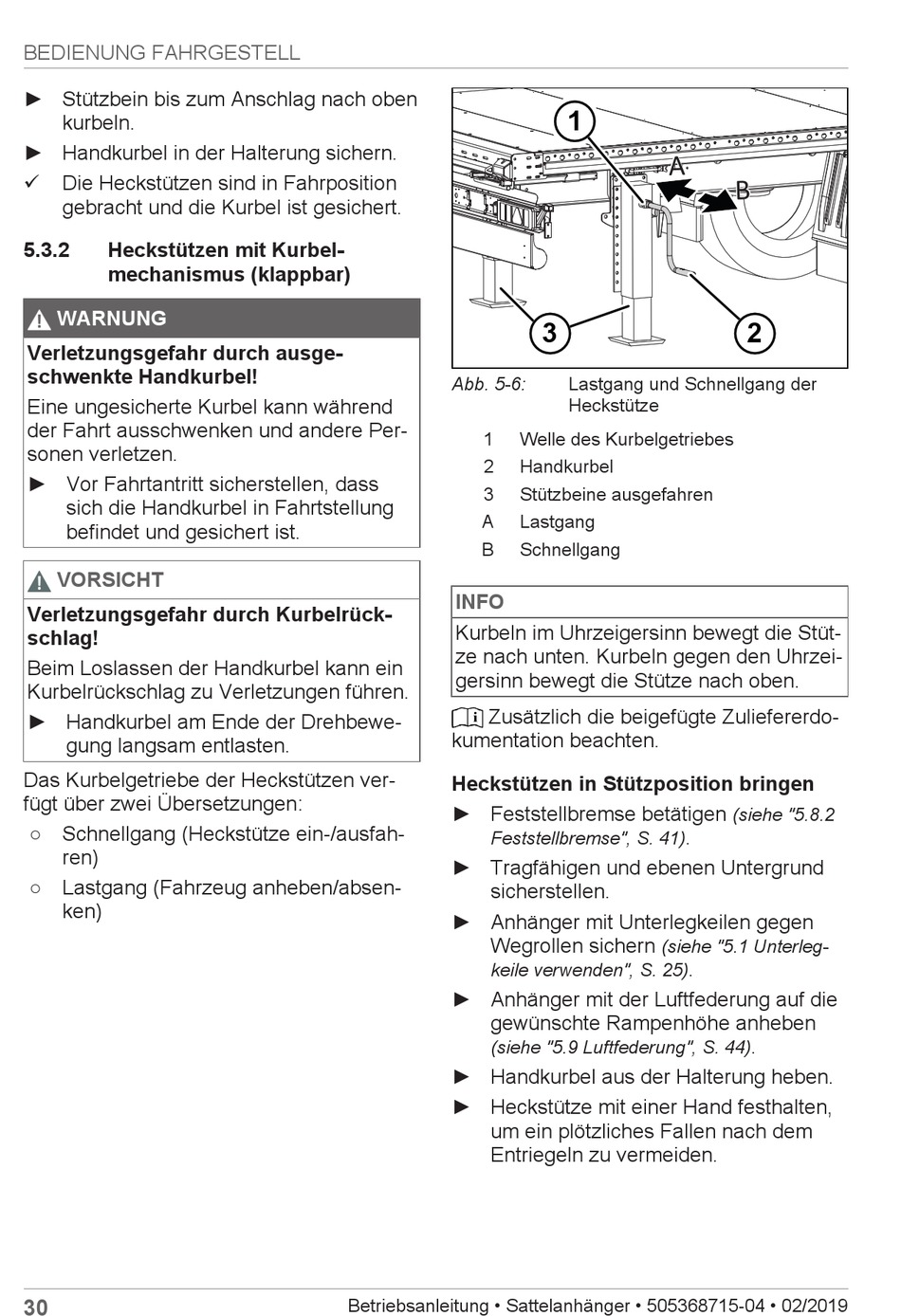

Abb. 5-6:
1
2
3
A
B
INFO
Kurbeln im Uhrzeigersinn bewegt die Stüt-
ze nach unten. Kurbeln gegen den Uhrzei-
gersinn bewegt die Stütze nach oben.
Zusätzlich die beigefügte Zuliefererdo-
kumentation beachten.
Heckstützen in Stützposition bringen
► Feststellbremse betätigen
Feststellbremse", S. 41)
► Tragfähigen und ebenen Untergrund
sicherstellen.
► Anhänger mit Unterlegkeilen gegen
Wegrollen sichern
keile verwenden", S. 25)
► Anhänger mit der Luftfederung auf die
gewünschte Rampenhöhe anheben
(siehe "5.9 Luftfederung", S. 44)
► Handkurbel aus der Halterung heben.
► Heckstütze mit einer Hand festhalten,
um ein plötzliches Fallen nach dem
Entriegeln zu vermeiden.
Betriebsanleitung • Sattelanhänger • 505368715-04 • 02/2019
1
3
Lastgang und Schnellgang der
Heckstütze
Welle des Kurbelgetriebes
Handkurbel
Stützbeine ausgefahren
Lastgang
Schnellgang
.
(siehe "5.1 Unterleg-
.
2
(siehe "5.8.2
.
