LADEN UND SICHERN

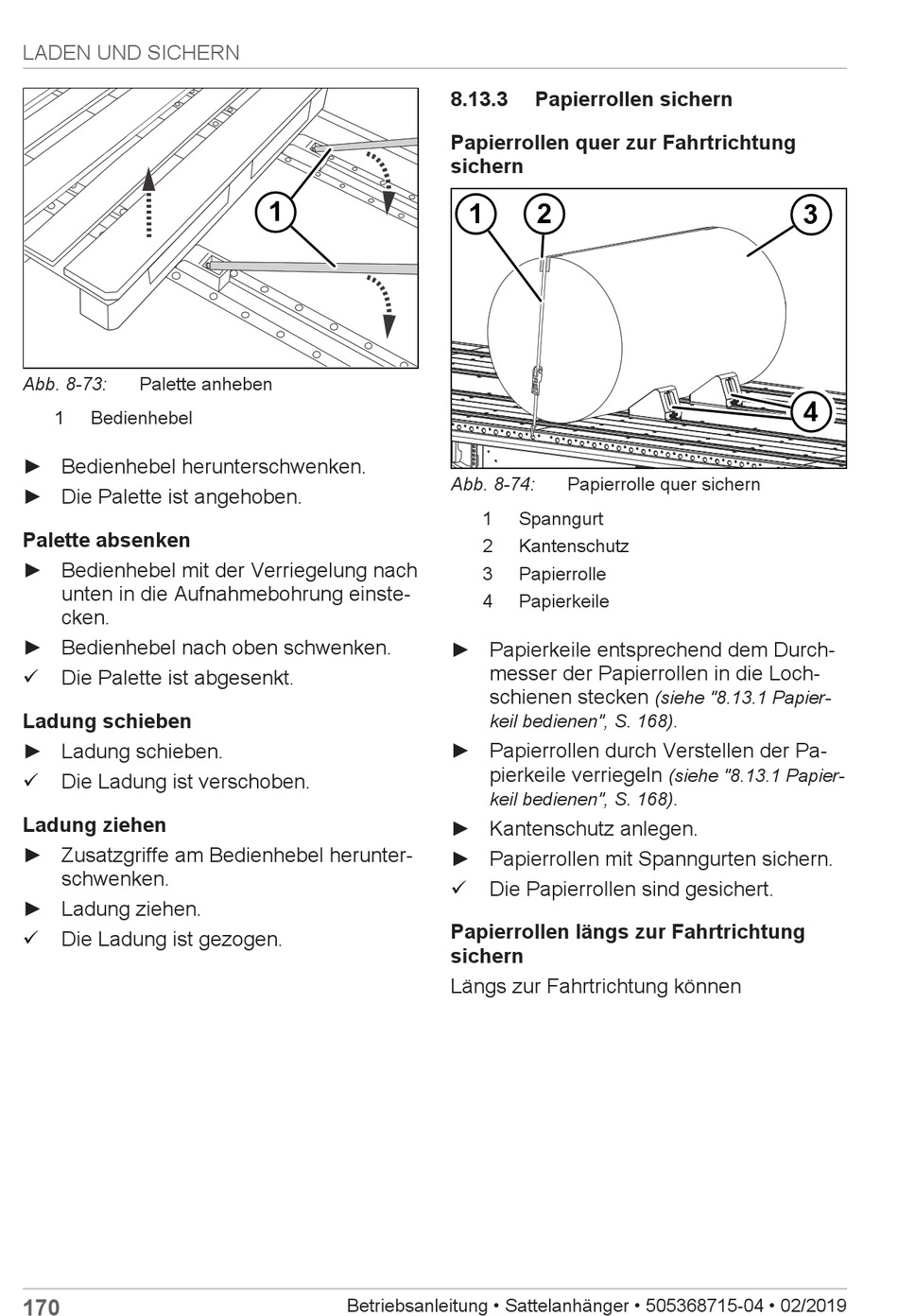

Abb. 8-73:
Palette anheben
1
Bedienhebel
► Bedienhebel herunterschwenken.
► Die Palette ist angehoben.
Palette absenken
► Bedienhebel mit der Verriegelung nach
unten in die Aufnahmebohrung einste-
cken.
► Bedienhebel nach oben schwenken.
ü
Die Palette ist abgesenkt.
Ladung schieben
► Ladung schieben.
ü
Die Ladung ist verschoben.
Ladung ziehen
► Zusatzgriffe am Bedienhebel herunter-
schwenken.
► Ladung ziehen.
ü
Die Ladung ist gezogen.
170
1
Betriebsanleitung • Sattelanhänger • 505368715-04 • 02/2019
8.13.3 Papierrollen sichern
Papierrollen quer zur Fahrtrichtung
sichern
1
2
Abb. 8-74:
Papierrolle quer sichern
1
Spanngurt
2
Kantenschutz
3
Papierrolle
4
Papierkeile
► Papierkeile entsprechend dem Durch-
messer der Papierrollen in die Loch-
schienen stecken
keil bedienen", S. 168)
► Papierrollen durch Verstellen der Pa-
pierkeile verriegeln
keil bedienen", S. 168)
► Kantenschutz anlegen.
► Papierrollen mit Spanngurten sichern.
ü
Die Papierrollen sind gesichert.
Papierrollen längs zur Fahrtrichtung
sichern
Längs zur Fahrtrichtung können
3
4
(siehe "8.13.1 Papier-
.
(siehe "8.13.1 Papier-
.
