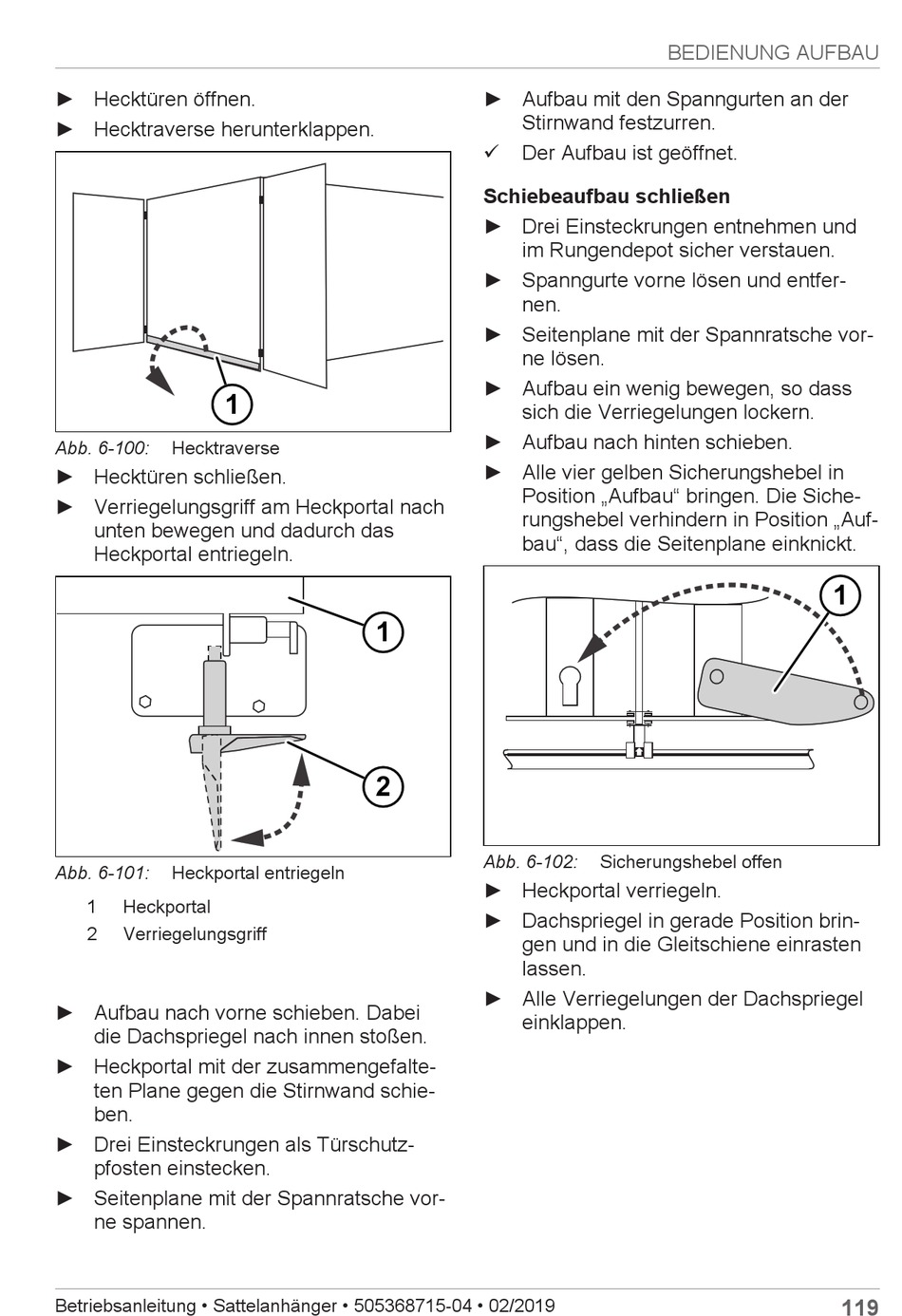

► Hecktüren öffnen.
► Hecktraverse herunterklappen.
1
Abb. 6-100:
Hecktraverse
► Hecktüren schließen.
► Verriegelungsgriff am Heckportal nach
unten bewegen und dadurch das
Heckportal entriegeln.
Abb. 6-101:
Heckportal entriegeln
1
Heckportal
2
Verriegelungsgriff
► Aufbau nach vorne schieben. Dabei
die Dachspriegel nach innen stoßen.
► Heckportal mit der zusammengefalte-
ten Plane gegen die Stirnwand schie-
ben.
► Drei Einsteckrungen als Türschutz-
pfosten einstecken.
► Seitenplane mit der Spannratsche vor-
ne spannen.
Betriebsanleitung • Sattelanhänger • 505368715-04 • 02/2019
► Aufbau mit den Spanngurten an der
Stirnwand festzurren.
ü
Der Aufbau ist geöffnet.
Schiebeaufbau schließen
► Drei Einsteckrungen entnehmen und
im Rungendepot sicher verstauen.
► Spanngurte vorne lösen und entfer-
nen.
► Seitenplane mit der Spannratsche vor-
ne lösen.
► Aufbau ein wenig bewegen, so dass
sich die Verriegelungen lockern.
► Aufbau nach hinten schieben.
► Alle vier gelben Sicherungshebel in
Position „Aufbau" bringen. Die Siche-
rungshebel verhindern in Position „Auf-
bau", dass die Seitenplane einknickt.
1
2
Abb. 6-102:
► Heckportal verriegeln.
► Dachspriegel in gerade Position brin-
gen und in die Gleitschiene einrasten
lassen.
► Alle Verriegelungen der Dachspriegel
einklappen.
BEDIENUNG AUFBAU
Sicherungshebel offen
1
119
