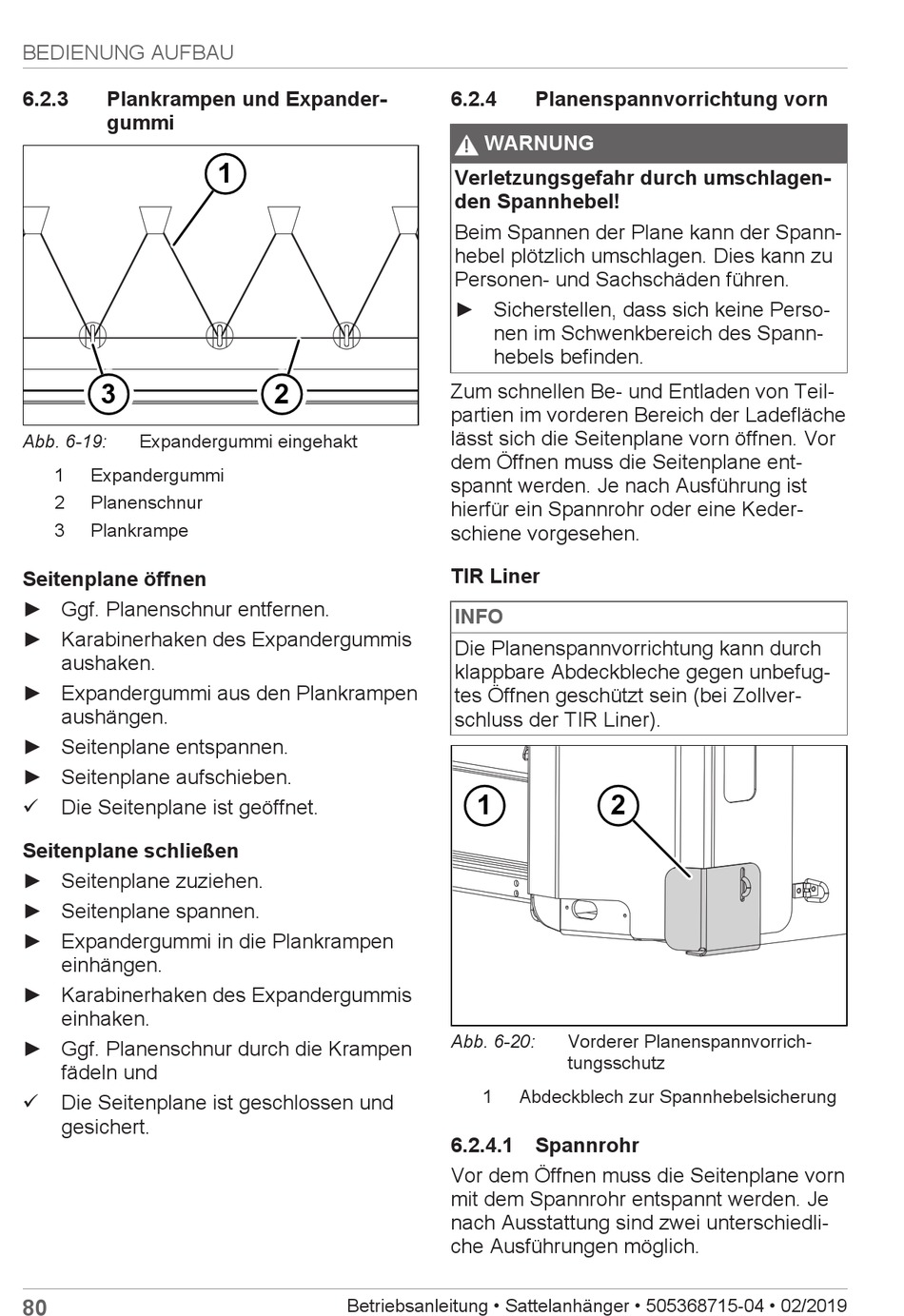

BEDIENUNG AUFBAU
6.2.3
Plankrampen und Expander-
gummi
3
Abb. 6-19:
Expandergummi eingehakt
1
Expandergummi
2
Planenschnur
3
Plankrampe
Seitenplane öffnen
► Ggf. Planenschnur entfernen.
► Karabinerhaken des Expandergummis
aushaken.
► Expandergummi aus den Plankrampen
aushängen.
► Seitenplane entspannen.
► Seitenplane aufschieben.
ü
Die Seitenplane ist geöffnet.
Seitenplane schließen
► Seitenplane zuziehen.
► Seitenplane spannen.
► Expandergummi in die Plankrampen
einhängen.
► Karabinerhaken des Expandergummis
einhaken.
► Ggf. Planenschnur durch die Krampen
fädeln und
ü
Die Seitenplane ist geschlossen und
gesichert.
80
1
2
Betriebsanleitung • Sattelanhänger • 505368715-04 • 02/2019
6.2.4
Planenspannvorrichtung vorn
!
WARNUNG
Verletzungsgefahr durch umschlagen-
den Spannhebel!
Beim Spannen der Plane kann der Spann-
hebel plötzlich umschlagen. Dies kann zu
Personen- und Sachschäden führen.
► Sicherstellen, dass sich keine Perso-
nen im Schwenkbereich des Spann-
hebels befinden.
Zum schnellen Be- und Entladen von Teil-
partien im vorderen Bereich der Ladefläche
lässt sich die Seitenplane vorn öffnen. Vor
dem Öffnen muss die Seitenplane ent-
spannt werden. Je nach Ausführung ist
hierfür ein Spannrohr oder eine Keder-
schiene vorgesehen.
TIR Liner
INFO
Die Planenspannvorrichtung kann durch
klappbare Abdeckbleche gegen unbefug-
tes Öffnen geschützt sein (bei Zollver-
schluss der TIR Liner).
1
2
Abb. 6-20:
Vorderer Planenspannvorrich-
tungsschutz
1
Abdeckblech zur Spannhebelsicherung
6.2.4.1 Spannrohr
Vor dem Öffnen muss die Seitenplane vorn
mit dem Spannrohr entspannt werden. Je
nach Ausstattung sind zwei unterschiedli-
che Ausführungen möglich.
