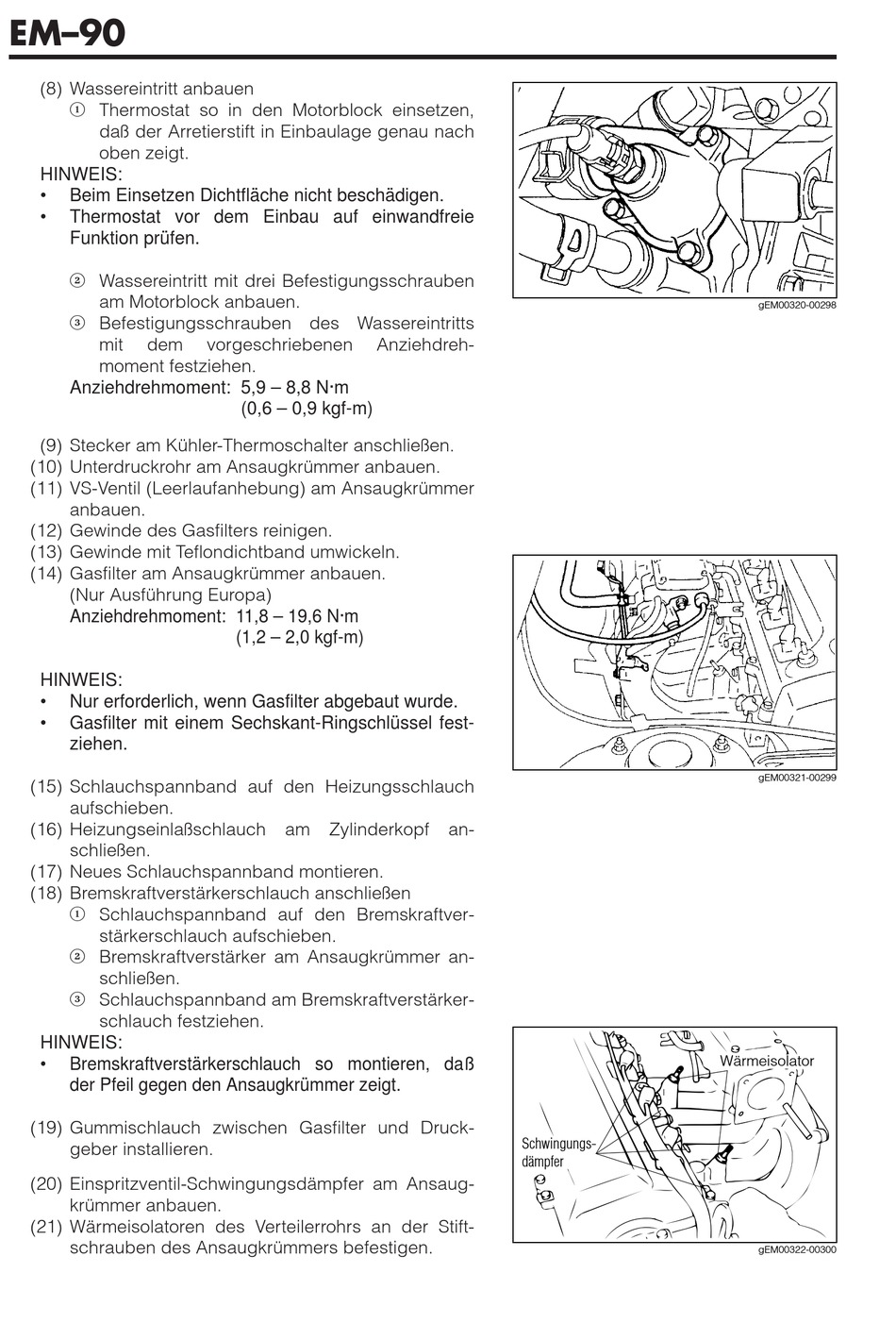

EM–90
(8) Wassereintritt anbauen
1
Thermostat so in den Motorblock einsetzen,
daß der Arretierstift in Einbaulage genau nach
oben zeigt.
HINWEIS:
•
Beim Einsetzen Dichtfläche nicht beschädigen.
•
Thermostat vor dem Einbau auf einwandfreie
Funktion prüfen.
2
Wassereintritt mit drei Befestigungsschrauben
am Motorblock anbauen.
3
Befestigungsschrauben des Wassereintritts
mit
dem
moment festziehen.
Anziehdrehmoment: 5,9 – 8,8 N·m
(9) Stecker am Kühler-Thermoschalter anschließen.
(10) Unterdruckrohr am Ansaugkrümmer anbauen.
(11) VS-Ventil (Leerlaufanhebung) am Ansaugkrümmer
anbauen.
(12) Gewinde des Gasfilters reinigen.
(13) Gewinde mit Teflondichtband umwickeln.
(14) Gasfilter am Ansaugkrümmer anbauen.
(Nur Ausführung Europa)
Anziehdrehmoment: 11,8 – 19,6 N·m
HINWEIS:
•
Nur erforderlich, wenn Gasfilter abgebaut wurde.
•
Gasfilter mit einem Sechskant-Ringschlüssel fest-
ziehen.
(15) Schlauchspannband auf den Heizungsschlauch
aufschieben.
(16) Heizungseinlaßschlauch
schließen.
(17) Neues Schlauchspannband montieren.
(18) Bremskraftverstärkerschlauch anschließen
1
Schlauchspannband auf den Bremskraftver-
stärkerschlauch aufschieben.
2
Bremskraftverstärker am Ansaugkrümmer an-
schließen.
3
Schlauchspannband am Bremskraftverstärker-
schlauch festziehen.
HINWEIS:
•
Bremskraftverstärkerschlauch so montieren, daß
der Pfeil gegen den Ansaugkrümmer zeigt.
(19) Gummischlauch zwischen Gasfilter und Druck-
geber installieren.
(20) Einspritzventil-Schwingungsdämpfer am Ansaug-
krümmer anbauen.
(21) Wärmeisolatoren des Verteilerrohrs an der Stift-
schrauben des Ansaugkrümmers befestigen.
vorgeschriebenen
(0,6 – 0,9 kgf-m)
(1,2 – 2,0 kgf-m)
am
Zylinderkopf
Anziehdreh-
an-
Schwingungs-
dämpfer
gEM00320-00298
gEM00321-00299
Wärmeisolator
gEM00322-00300
