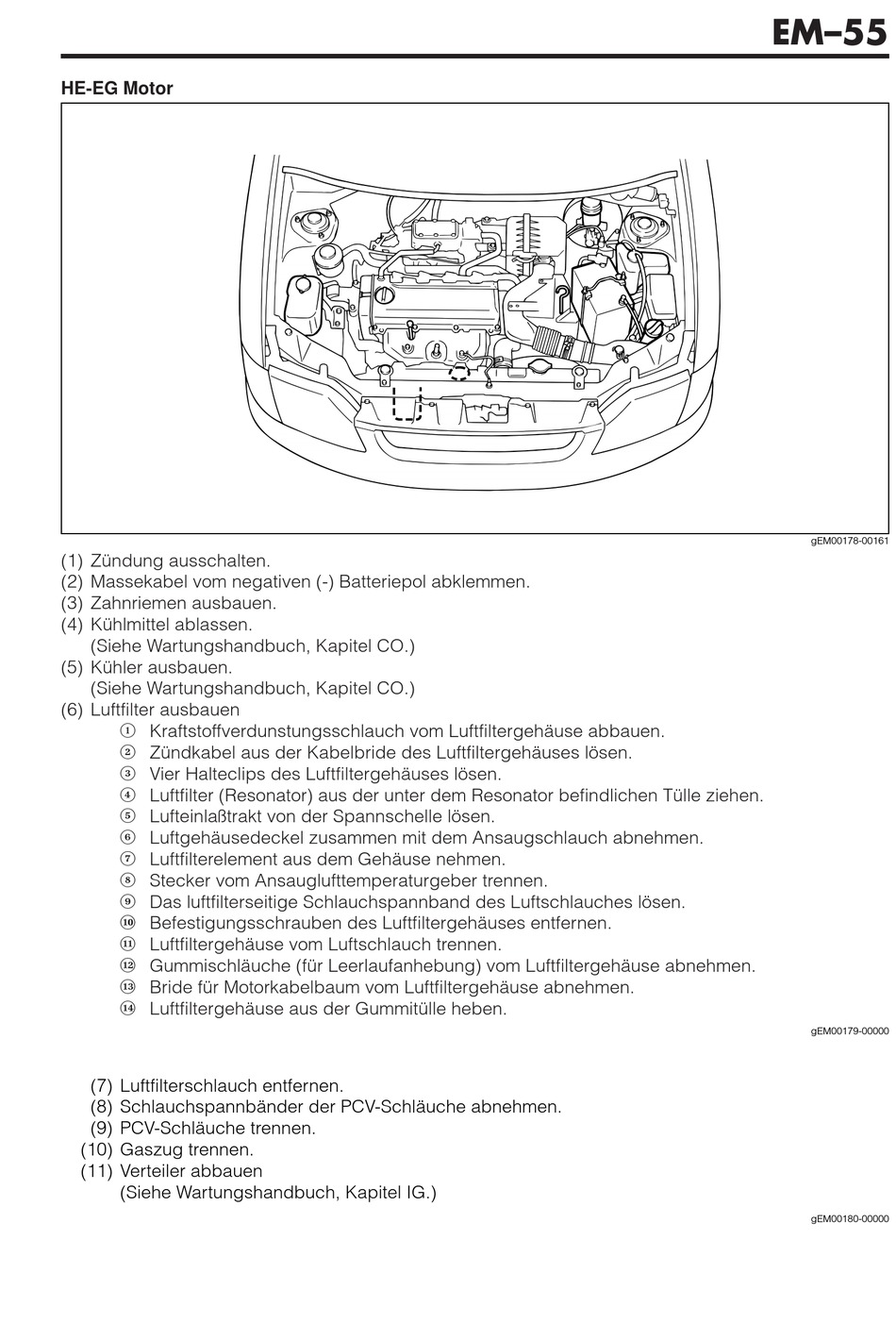

Daihatsu GRAN MOVE EM–155 Bedienungsanleitung Seite 55

HE-EG Motor
(1) Zündung ausschalten.
(2) Massekabel vom negativen (-) Batteriepol abklemmen.
(3) Zahnriemen ausbauen.
(4) Kühlmittel ablassen.
(Siehe Wartungshandbuch, Kapitel CO.)
(5) Kühler ausbauen.
(Siehe Wartungshandbuch, Kapitel CO.)
(6) Luftfilter ausbauen
1 Kraftstoffverdunstungsschlauch vom Luftfiltergehäuse abbauen.
2 Zündkabel aus der Kabelbride des Luftfiltergehäuses lösen.
3 Vier Halteclips des Luftfiltergehäuses lösen.
4 Luftfilter (Resonator) aus der unter dem Resonator befindlichen Tülle ziehen.
5 Lufteinlaßtrakt von der Spannschelle lösen.
6 Luftgehäusedeckel zusammen mit dem Ansaugschlauch abnehmen.
7 Luftfilterelement aus dem Gehäuse nehmen.
8 Stecker vom Ansauglufttemperaturgeber trennen.
9 Das luftfilterseitige Schlauchspannband des Luftschlauches lösen.
aJ Befestigungsschrauben des Luftfiltergehäuses entfernen.
aA Luftfiltergehäuse vom Luftschlauch trennen.
aB Gummischläuche (für Leerlaufanhebung) vom Luftfiltergehäuse abnehmen.
aC Bride für Motorkabelbaum vom Luftfiltergehäuse abnehmen.
aD Luftfiltergehäuse aus der Gummitülle heben.
(7) Luftfilterschlauch entfernen.
(8) Schlauchspannbänder der PCV-Schläuche abnehmen.
(9) PCV-Schläuche trennen.
(10) Gaszug trennen.
(11) Verteiler abbauen
(Siehe Wartungshandbuch, Kapitel IG.)
EM–55
gEM00178-00161
gEM00179-00000
gEM00180-00000
