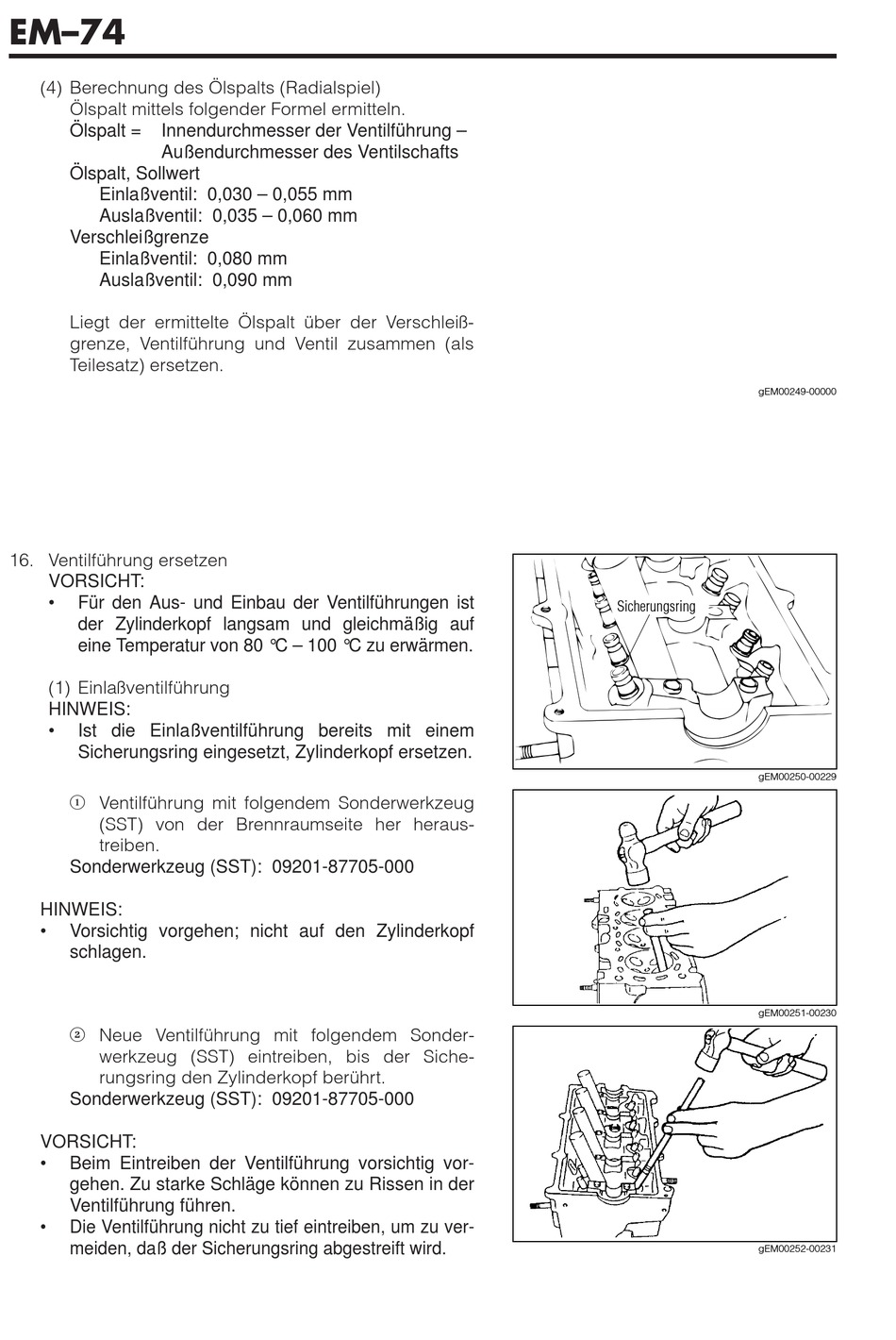

EM–74
(4) Berechnung des Ölspalts (Radialspiel)
Ölspalt mittels folgender Formel ermitteln.
Ölspalt = Innendurchmesser der Ventilführung –
Außendurchmesser des Ventilschafts
Ölspalt, Sollwert
Einlaßventil: 0,030 – 0,055 mm
Auslaßventil: 0,035 – 0,060 mm
Verschleißgrenze
Einlaßventil: 0,080 mm
Auslaßventil: 0,090 mm
Liegt der ermittelte Ölspalt über der Verschleiß-
grenze, Ventilführung und Ventil zusammen (als
Teilesatz) ersetzen.
16. Ventilführung ersetzen
VORSICHT:
• Für den Aus- und Einbau der Ventilführungen ist
der Zylinderkopf langsam und gleichmäßig auf
eine Temperatur von 80 °C – 100 °C zu erwärmen.
(1) Einlaßventilführung
HINWEIS:
• Ist die Einlaßventilführung bereits mit einem
Sicherungsring eingesetzt, Zylinderkopf ersetzen.
1 Ventilführung mit folgendem Sonderwerkzeug
(SST) von der Brennraumseite her heraus-
treiben.
Sonderwerkzeug (SST): 09201-87705-000
HINWEIS:
• Vorsichtig vorgehen; nicht auf den Zylinderkopf
schlagen.
2 Neue Ventilführung mit folgendem Sonder-
werkzeug (SST) eintreiben, bis der Siche-
rungsring den Zylinderkopf berührt.
Sonderwerkzeug (SST): 09201-87705-000
VORSICHT:
• Beim Eintreiben der Ventilführung vorsichtig vor-
gehen. Zu starke Schläge können zu Rissen in der
Ventilführung führen.
• Die Ventilführung nicht zu tief eintreiben, um zu ver-
meiden, daß der Sicherungsring abgestreift wird.
gEM00249-00000
Sicherungsring
gEM00250-00229
gEM00251-00230
gEM00252-00231
