Daihatsu GRAN MOVE EM–155 Bedienungsanleitung Seite 73

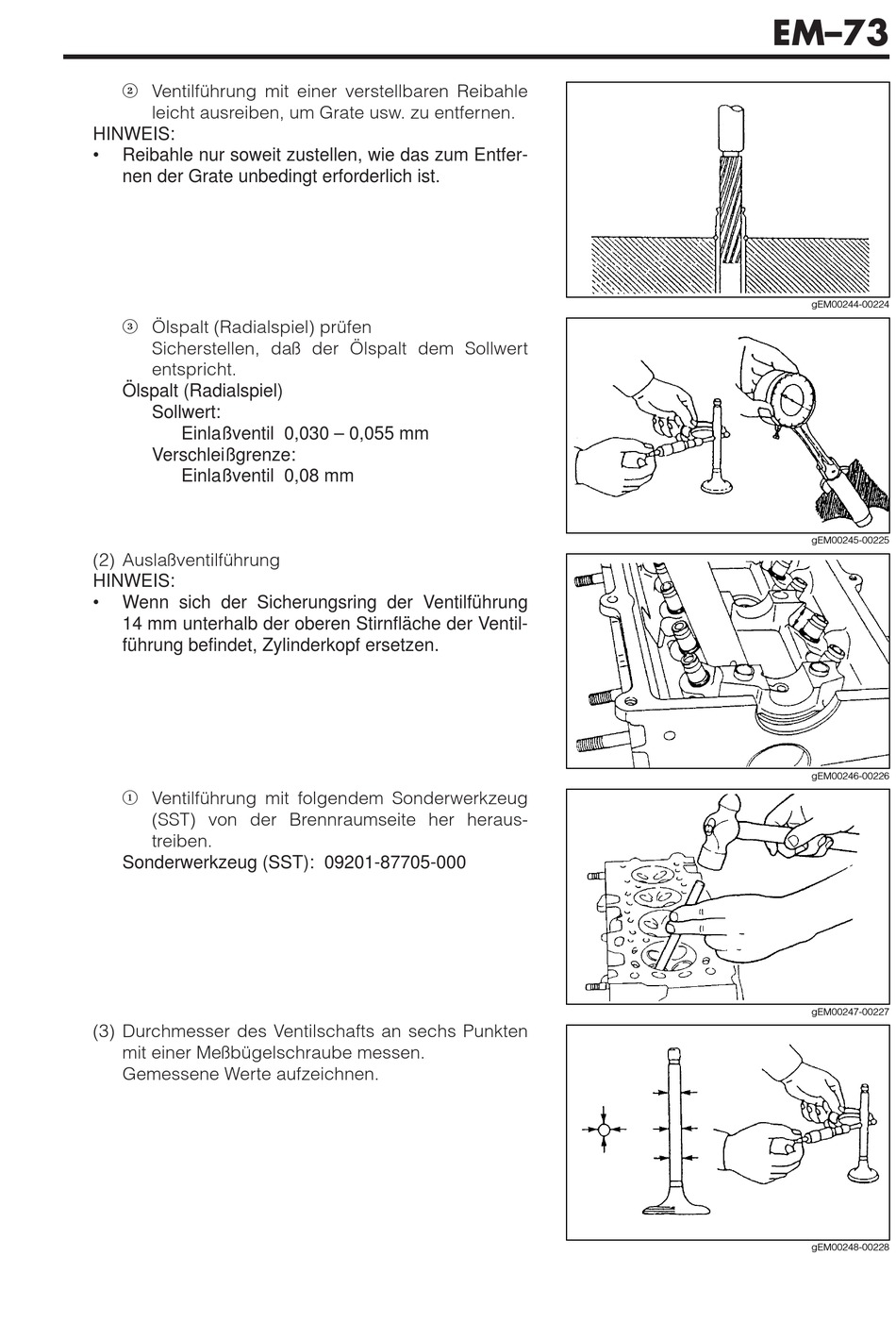

2 Ventilführung mit einer verstellbaren Reibahle
leicht ausreiben, um Grate usw. zu entfernen.
HINWEIS:
• Reibahle nur soweit zustellen, wie das zum Entfer-
nen der Grate unbedingt erforderlich ist.
3 Ölspalt (Radialspiel) prüfen
Sicherstellen, daß der Ölspalt dem Sollwert
entspricht.
Ölspalt (Radialspiel)
Sollwert:
Einlaßventil 0,030 – 0,055 mm
Verschleißgrenze:
Einlaßventil 0,08 mm
(2) Auslaßventilführung
HINWEIS:
• Wenn sich der Sicherungsring der Ventilführung
14 mm unterhalb der oberen Stirnfläche der Ventil-
führung befindet, Zylinderkopf ersetzen.
1 Ventilführung mit folgendem Sonderwerkzeug
(SST) von der Brennraumseite her heraus-
treiben.
Sonderwerkzeug (SST): 09201-87705-000
(3) Durchmesser des Ventilschafts an sechs Punkten
mit einer Meßbügelschraube messen.
Gemessene Werte aufzeichnen.
EM–73
gEM00244-00224
gEM00245-00225
gEM00246-00226
gEM00247-00227
gEM00248-00228
