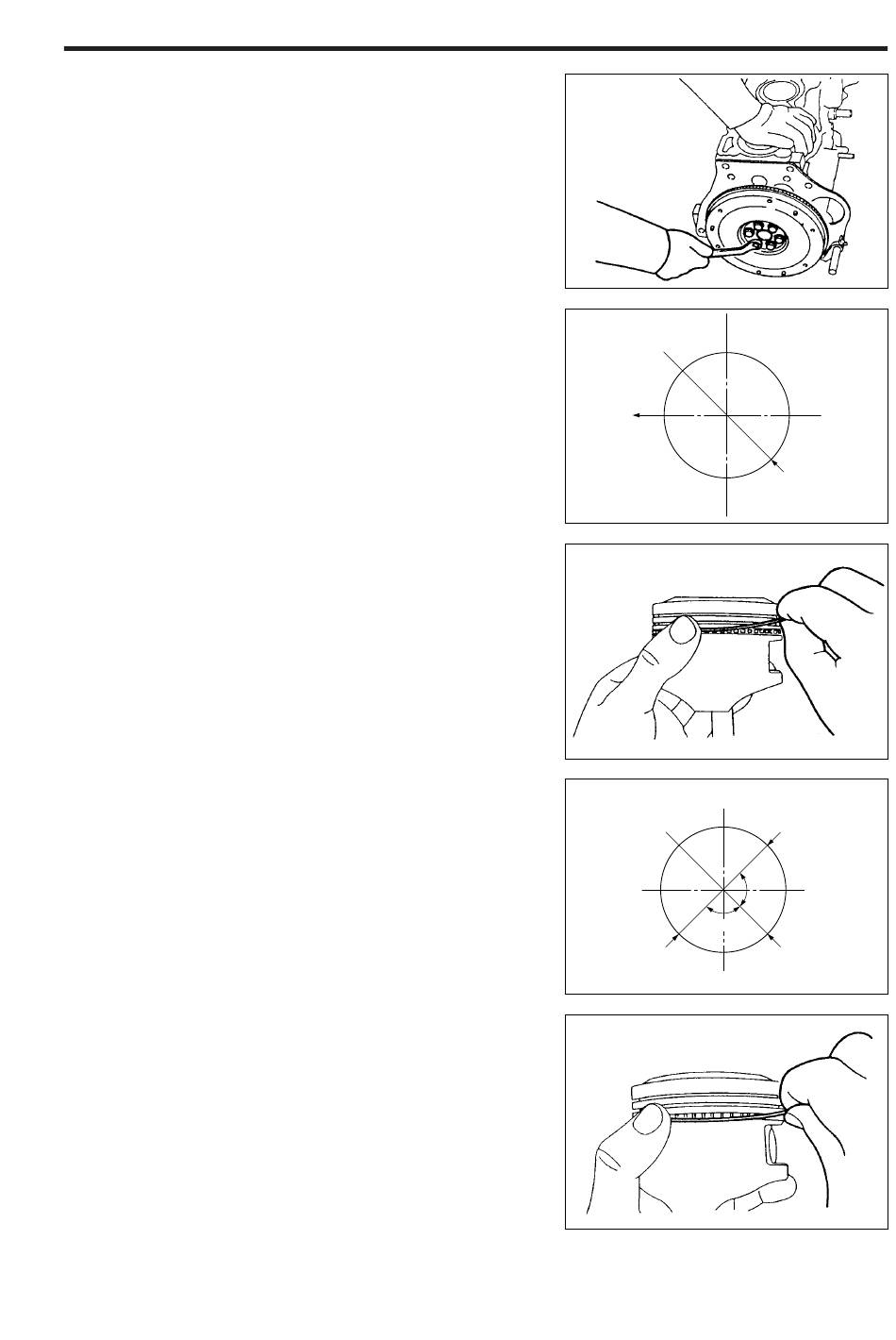

3. Kolben und Pleuel einbauen
Schwungrad provisorisch an der Kurbelwelle befes-
tigen.
HINWEIS:
• Darauf achten, daß kein Öl an die Schrauben oder
in die Gewindebohrungen gelangt.
(1) Wellfederstreifen des Ölabstreifringes in die Ring-
nut legen. Sicherstellen, daß der Stoß des Well-
federstreifens weder in Druckrichtung noch in
Längsrichtung zu liegen kommt.
NOTE:
• Wellfederstreifen nicht unnötig weit aufspreizen.
(2) Obere Abstreifschneide so einsetzen, daß sie auf-
gewickelt wird, wenn die Kante des Wellfeder-
streifens mit dem Daumen hochgeschoben wird.
HINWEIS:
• Sicherstellen, daß die Kante der Abstreifschneide,
auf den Stoß des Wellfederstreifens bezogen, um
90° nach links versetzt ist.
• Abstreifschneide nicht unnötig weit aufspreizen.
(3) Die untere Abstreifschneide so einsetzen, daß sie
aufgewickelt wird.
HINWEIS:
• Sicherstellen, daß die Kante der Abstreifschneide,
auf den Stoß des Wellfederstreifens bezogen, um
90° nach rechts versetzt ist.
• Abstreifschneide nicht unnötig weit aufspreizen.
• Sicherstellen, daß sich der Ölabstreifring leicht
drehen läßt.
