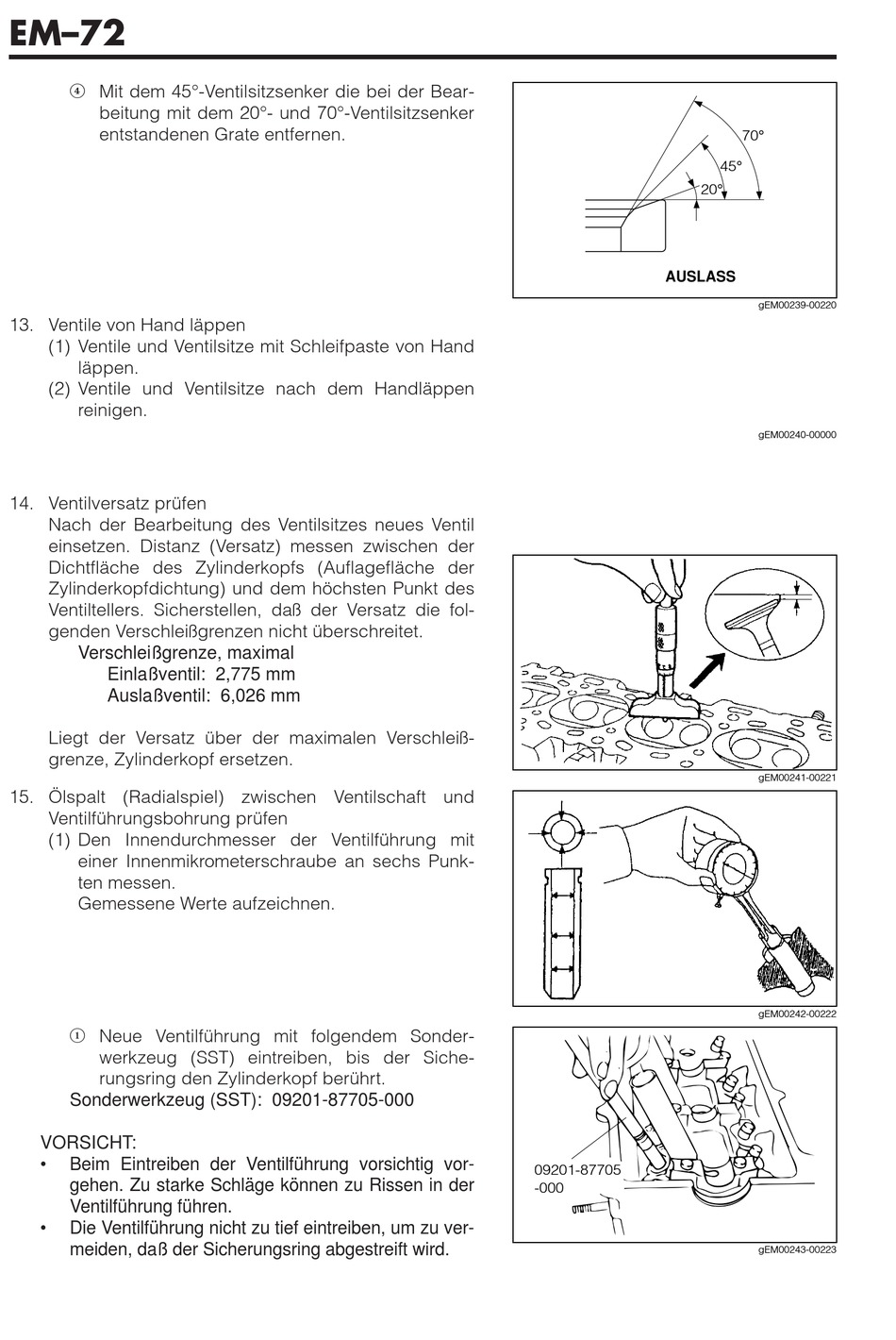

Daihatsu GRAN MOVE EM–155 Bedienungsanleitung Seite 72

EM–72
4 Mit dem 45°-Ventilsitzsenker die bei der Bear-
beitung mit dem 20°- und 70°-Ventilsitzsenker
entstandenen Grate entfernen.
13. Ventile von Hand läppen
(1) Ventile und Ventilsitze mit Schleifpaste von Hand
läppen.
(2) Ventile und Ventilsitze nach dem Handläppen
reinigen.
14. Ventilversatz prüfen
Nach der Bearbeitung des Ventilsitzes neues Ventil
einsetzen. Distanz (Versatz) messen zwischen der
Dichtfläche des Zylinderkopfs (Auflagefläche der
Zylinderkopfdichtung) und dem höchsten Punkt des
Ventiltellers. Sicherstellen, daß der Versatz die fol-
genden Verschleißgrenzen nicht überschreitet.
Verschleißgrenze, maximal
Einlaßventil: 2,775 mm
Auslaßventil: 6,026 mm
Liegt der Versatz über der maximalen Verschleiß-
grenze, Zylinderkopf ersetzen.
15. Ölspalt (Radialspiel) zwischen Ventilschaft und
Ventilführungsbohrung prüfen
(1) Den Innendurchmesser der Ventilführung mit
einer Innenmikrometerschraube an sechs Punk-
ten messen.
Gemessene Werte aufzeichnen.
1 Neue Ventilführung mit folgendem Sonder-
werkzeug (SST) eintreiben, bis der Siche-
rungsring den Zylinderkopf berührt.
Sonderwerkzeug (SST): 09201-87705-000
VORSICHT:
• Beim Eintreiben der Ventilführung vorsichtig vor-
gehen. Zu starke Schläge können zu Rissen in der
Ventilführung führen.
• Die Ventilführung nicht zu tief eintreiben, um zu ver-
meiden, daß der Sicherungsring abgestreift wird.
20°
AUSLASS
09201-87705
-000
70°
45°
gEM00239-00220
gEM00240-00000
gEM00241-00221
gEM00242-00222
gEM00243-00223
