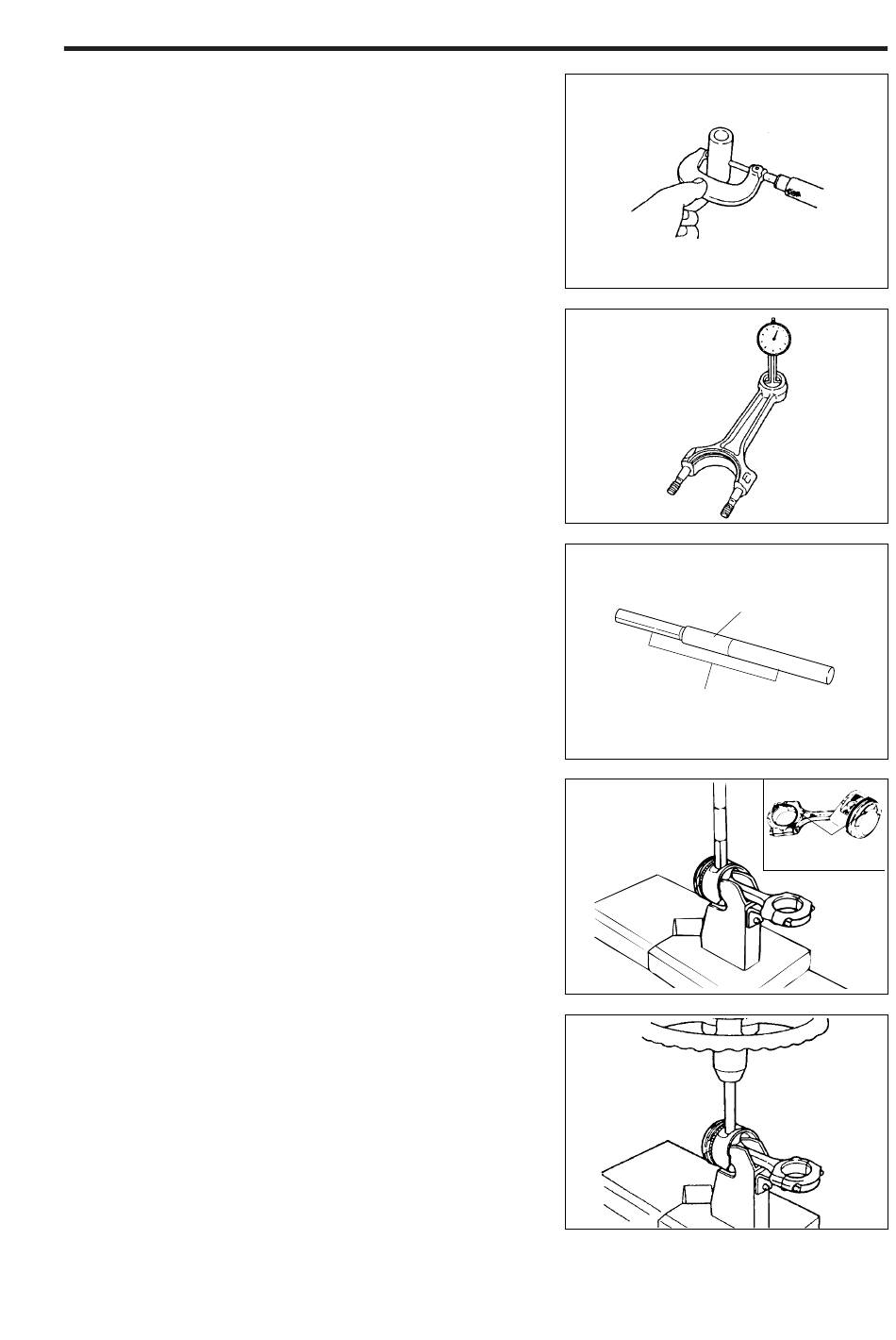

3. Preßpassung Kolbenbolzen/Pleuelauge prüfen
(1) Außendurchmesser des Kolbenbolzens im Be-
reich des Pleuelauges mit einer Meßbügelschrau-
be messen.
(2) Durchmesser der Pleuelaugenbohrung mit einem
Innenmeßgerät messen.
(3) Preßpassung
Pleuelaugenbohrung vom Außendurchmesser des
Kolbenbolzens subtrahieren.
Preßpassung, Sollwert: 0,015 – 0,044 mm
Entspricht die Preßpassung nicht dem Sollwert,
Pleuel ersetzen.
4. Kolben und Pleuelstange zusammenbauen
Für den Zusammenbau folgende Sonderwerkzeuge
(SST) verwenden.
Sonderwerkzeug (SST): 09221-87704-000
(1) Kolbenbolzen gemäß nebenstehender Abbildung
in das Sonderwerkzeug (SST) einsetzen.
Sonderwerkzeug (SST): 09221-87705-000
(2) Kolben und Pleuel gemäß nebenstehender Abbil-
dung in das Sonderwerkzeug (SST) einspannen.
Sonderwerkzeug (SST) mit dem eingesetzten Kol-
benbolzen in die Kolbenbolzenbohrung einführen.
Sonderwerkzeug (SST): 09221-87704-000
HINWEIS:
•
Kolben und Pleuel sind so zusammenzusetzen,
daß die vordere Markierung des Kolbens und die
vordere Markierung des Pleuels in die gleiche
Richtung weisen.
(3) Kolbenbolzen mit einer Hydraulikpresse in den
Kolben und den Pleuel pressen.
bestimmen;
Durchmesser
09221-87705-000
09221-87705-000
der
EM–129
gEM00475-00435
gEM00476-00436
Kolbenbolzen
Sonderwerkzeug (SST)
gEM00477-00437
Vordere
Markierung
gEM00478-00438
gEM00479-00439
