Daihatsu GRAN MOVE EM–155 Bedienungsanleitung Seite 155

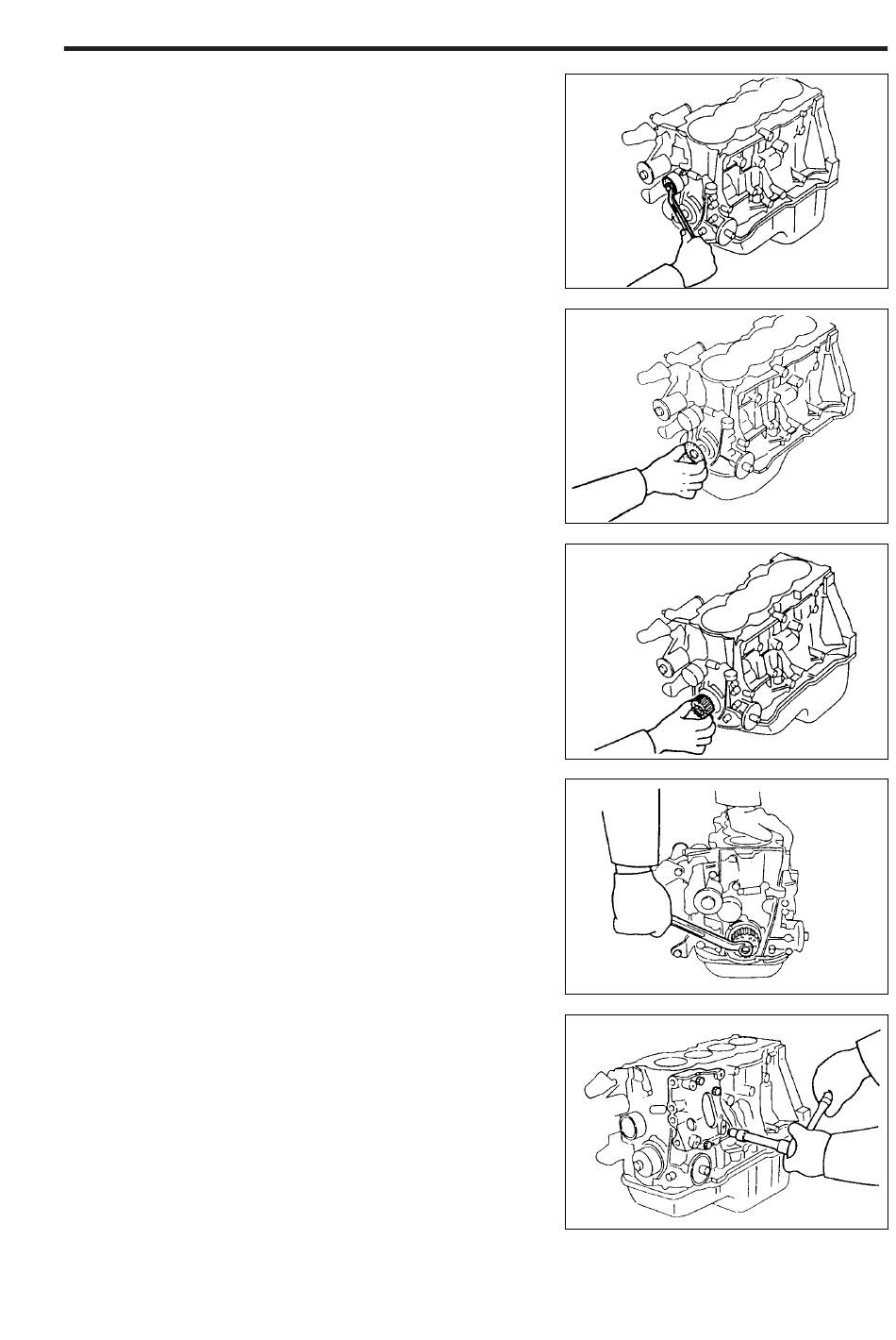

18. Zugfeder der Spannrolle gemäß nebenstehender
Abbildung anbauen. Spannrolle soweit wie möglich
gegen die Lichtmaschine drücken. Spannrolle provi-
sorisch befestigen.
19. Kurbelwellenscheibenflansch so anbauen, daß die
Seite mit Vertiefung gegen den Motorblock gerichtet
ist.
20. Kurbelwellen-Zahnriemenscheibe einbauen.
21. Befestigungsschraube der Kurbelwellen-Zahnriemen-
scheibe einsetzen. Befestigungsschraube mit dem
vorgeschriebenen Anziehdrehmoment festziehen.
Anziehdrehmoment: 88,3 – 98,0 N·m
HINWEIS:
• Kurbelwelle mit folgendem Sonderwerkzeug (SST)
blockieren.
Sonderwerkzeug (SST): 09210-87701-000
22. Motorträger vorne rechts Nr. 1 anbauen.
Anziehdrehmoment: 29,4 – 44,1 N·m
(9,0 – 10,0 kgf-m)
(3,0 – 4,5 kgf-m)
EM–155
gEM00591-00536
gEM00592-00537
gEM00593-00538
gEM00594-00539
gEM00595-00540
