EM–130

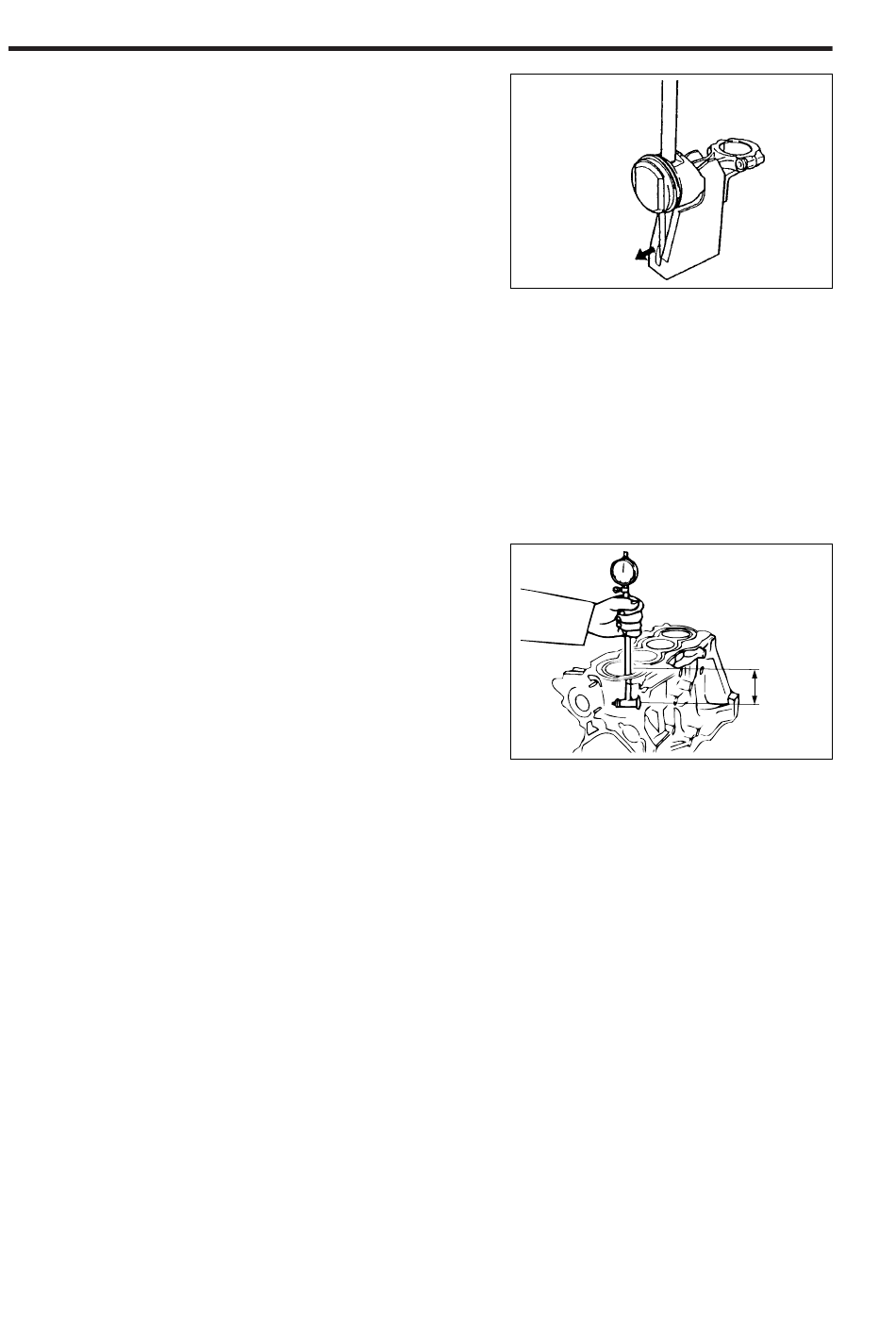

(4) Kolben und Pleuel vom Sonderwerkzeug (SST)
abnehmen. Sonderwerkzeug (SST) vom Kolben-
bolzen abnehmen.
ZYLINDER AUFBOHREN
HINWEIS:
•
Ist es erforderlich, einen Zylinder aufzubohren,
müssen sämtliche Zylinderbohrungen auf das gle-
iche Maß aufgebohrt werden.
•
Übermaß-Kolbenringe verwenden.
1. Durchmesser der Zylinderbohrung bestimmen.
Den Durchmesser 45 mm von der Oberkante entfernt
gemäß nebenstehender Abbildung messen.
Beträgt der gemessene Wert über 76,28 mm, Motor-
block ersetzen.
2. Durchmesser der nachgearbeiteten Zylinderbohrung
bestimmen.
(1) Durchmesser des Übermaßkolbens mit einer
Meßbügelschraube messen.
HINWEIS:
•
Die Messung ist an Meßpunkt "H", 15 mm von der
Kolbenunterkante entfernt, durchzuführen.
•
Meßbügelschraube rechtwinklig ansetzen, nicht
verkanten.
(2) Durchmesser der nachgearbeiteten Zylinderboh-
rung wie folgt bestimmen.
A: Kolbendurchmesser
B: Ölspalt zwischen Kolben und Zylinderbohrung
0,025 – 0,045 mm
C: Bearbeitungszugabe zum Honen
0,02 mm
D: Durchmesser der nachgearbeiteten Zylinder-
bohrung
D = A + B – C
gEM00480-00440
gEM00481-00000
45 mm
gEM00482-00441
gEM00483-00000
gEM00484-00000
