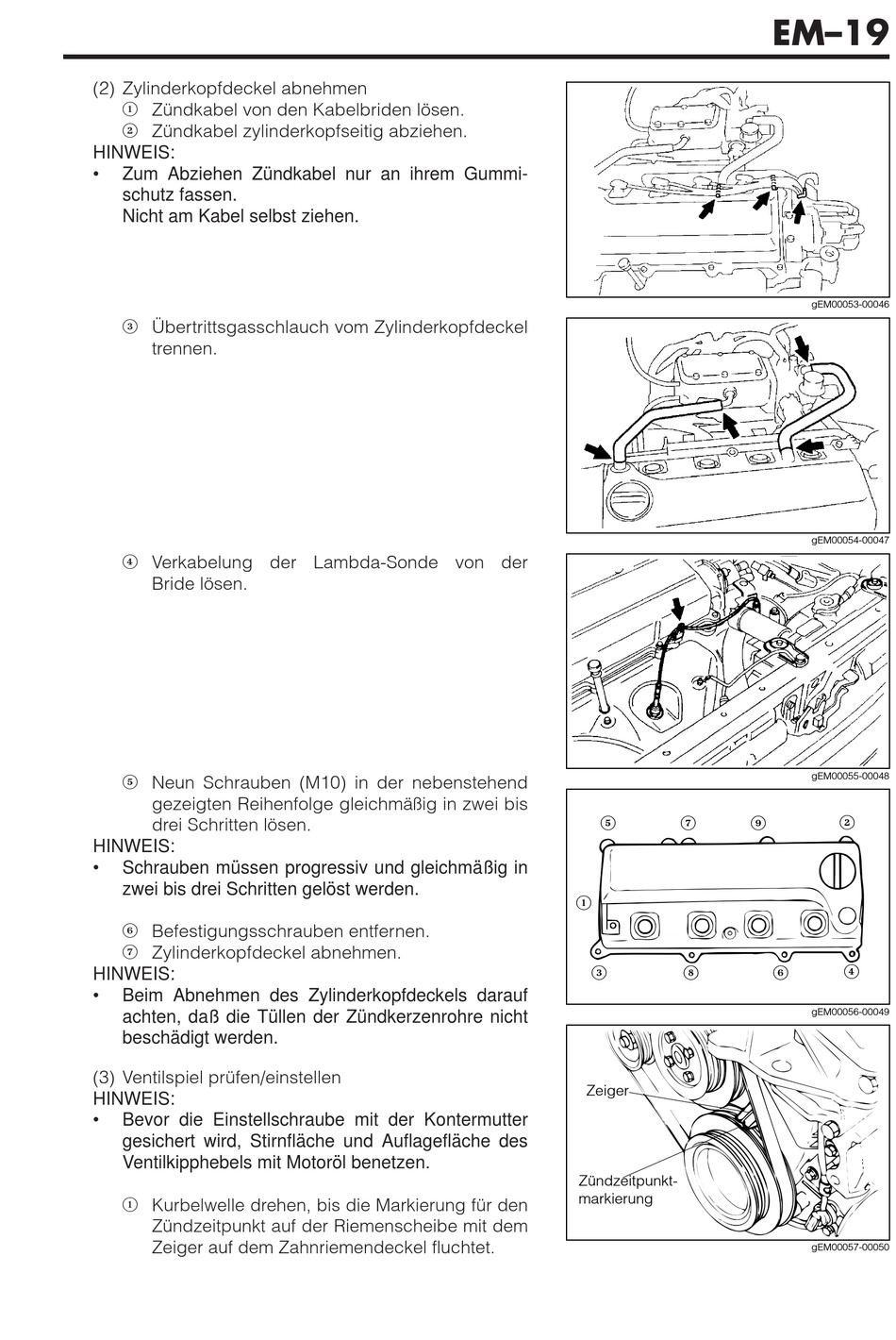

(2) Zylinderkopfdeckel abnehmen
1
Zündkabel von den Kabelbriden lösen.
2
Zündkabel zylinderkopfseitig abziehen.
HINWEIS:
•
Zum Abziehen Zündkabel nur an ihrem Gummi-
schutz fassen.
Nicht am Kabel selbst ziehen.
3
Übertrittsgasschlauch vom Zylinderkopfdeckel
trennen.
4
Verkabelung der Lambda-Sonde von der
Bride lösen.
5
Neun Schrauben (M10) in der nebenstehend
gezeigten Reihenfolge gleichmäßig in zwei bis
drei Schritten lösen.
HINWEIS:
•
Schrauben müssen progressiv und gleichmäßig in
zwei bis drei Schritten gelöst werden.
6
Befestigungsschrauben entfernen.
7
Zylinderkopfdeckel abnehmen.
HINWEIS:
•
Beim Abnehmen des Zylinderkopfdeckels darauf
achten, daß die Tüllen der Zündkerzenrohre nicht
beschädigt werden.
(3) Ventilspiel prüfen/einstellen
HINWEIS:
•
Bevor die Einstellschraube mit der Kontermutter
gesichert wird, Stirnfläche und Auflagefläche des
Ventilkipphebels mit Motoröl benetzen.
1
Kurbelwelle drehen, bis die Markierung für den
Zündzeitpunkt auf der Riemenscheibe mit dem
Zeiger auf dem Zahnriemendeckel fluchtet.
5
7
1
3
8
Zeiger
Zündzeitpunkt-
markierung
EM–19
gEM00053-00046
gEM00054-00047
gEM00055-00048
9
2
4
6
gEM00056-00049
gEM00057-00050
