EM–78

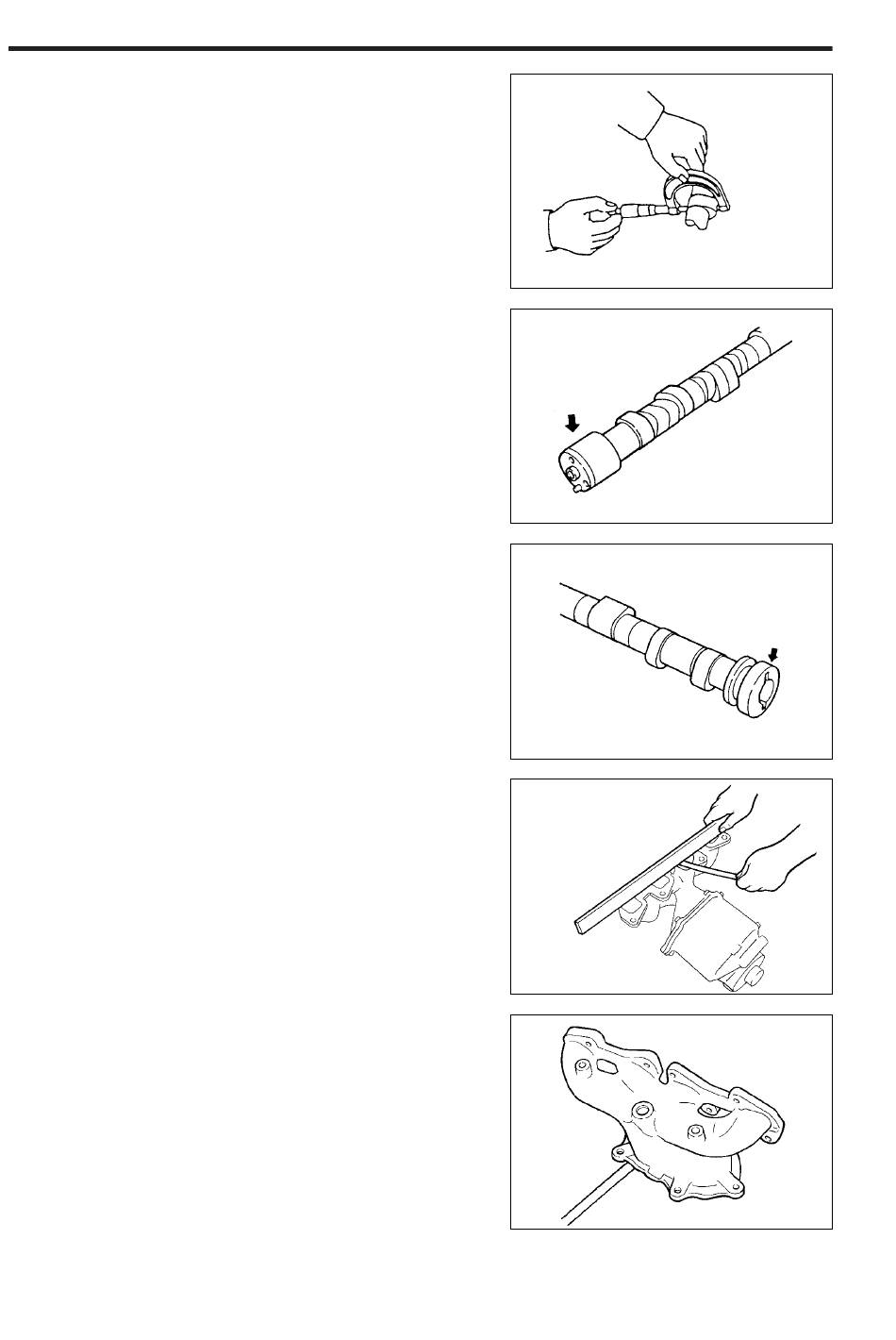

(2) Nockenhub prüfen
Nockenhub mit einer Meßbügelschraube messen.
Nockenhub, Sollwert:
Einlaß: 33,434 – 33,634 mm
Auslaß: 33,17 – 33,37 mm
Verschleißgrenze
Einlaß: 33,2 mm
Auslaß: 33,0 mm
(3) Lauffläche für Wellendichtring prüfen
Lauffläche für Dichtlippe des Wellendichtrings auf
anormalen Verschleiß prüfen.
Weist die Oberfläche anormalen Verschleiß auf,
Nockenwelle ersetzen.
(4) Mitnehmernut für Verteilerantrieb prüfen
Sichtprüfung der Mitnehmernut für den Verteiler-
antrieb auf Verschleiß/Beschädigung.
Weist die Mitnehmernut anormalen Verschleiß
oder Beschädigung auf, Nockenwelle ersetzen.
HINWEIS:
• Wird Beschädigung festgestellt, auch die Antriebs-
seite des Verteilers prüfen.
21. Abgaskrümmer und Druckbehälter prüfen
(1) Zylinderkopfseitige Dichtfläche des Abgaskrüm-
mers mit einem Haarlineal auf Verzug prüfen.
Verzug, Verschleißgrenze: 0,1 mm
Liegt der Verzug über dem maximal zulässigen
Wert, Abgaskrümmer Nr. 1 ersetzen.
(2) Abgaskrümmer Nr. 1 und Nr. 2 zerlegen. Paß-
fläche des Abgaskrümmers Nr. 1 zu Abgaskrüm-
mer Nr. 2 mit Richtplatte und Fühlerlehre prüfen.
Verzug, Verschleißgrenze: 0,1 mm
Liegt der Verzug über dem maximal zulässigen
Wert, Abgaskrümmer Nr. 1 ersetzen.
