EM–170

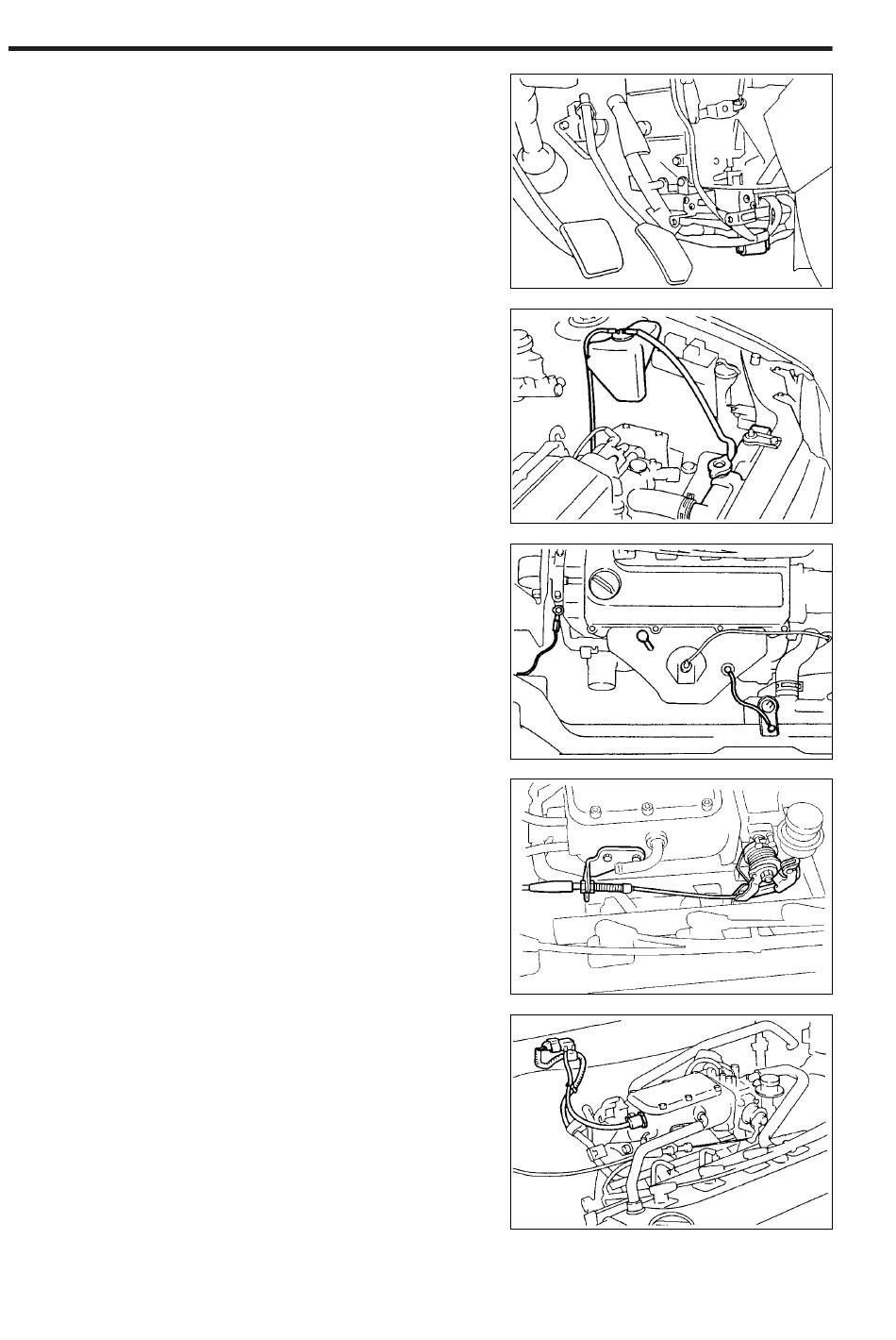

54. Motorkabel mit dem Windlaufkabel verbinden
(1) Motorkabel durch die Öffnung in der Stirnwand
führen.
(2) Gummitülle des Motorkabels in die Stirnwand
einsetzen.
(3) Motorkabel am Windlaufkabel anschließen.
(4) Motorkabel an der EFI ECU anschließen.
(5) Motorkabelbride an der Bridenhalterung befesti-
gen.
(6) EFI ECU Abdeckung mit vier Tüllen montieren.
55. Ausgleichsbehälter (Kühlmittel) einbauen
(1) Ausgleichsbehälter im Motorraum einbauen.
(2) Ausgleichsbehälter-Schlauch mit dem Kühler
verbinden.
HINWEIS:
•
Vor dem Anschließen des Schlauchs neues
Schlauchspannband aufschieben.
(3) Neues Schlauchspannband montieren.
56. Massekabel anschließen
(1) Massekabel an der Klemme der Motorträger-
schraube anschließen. (Zahnriemenseite)
(2) Massekabel an der Befestigungsschraube der
Abdeckung des Abgaskrümmers anschließen.
57. Schläuche für Klimaanlagen-Leerlaufanhebung am
ABS-Regler anschließen.
58. Gaszug am Drosselklappengehäuse anschließen.
59. Gaszug an der Bride befestigen.
60. Kabelbride für Druckgeberkabel am Bridenhalter be-
festigen.
61. Stecker am Druckgeber anschließen.
62. Gummischlauch zwischen Druckgeber und Gasfilter
einbauen.
gEM00653-00592
gEM00654-00593
gEM00655-00594
gEM00656-00595
gEM00657-00596
