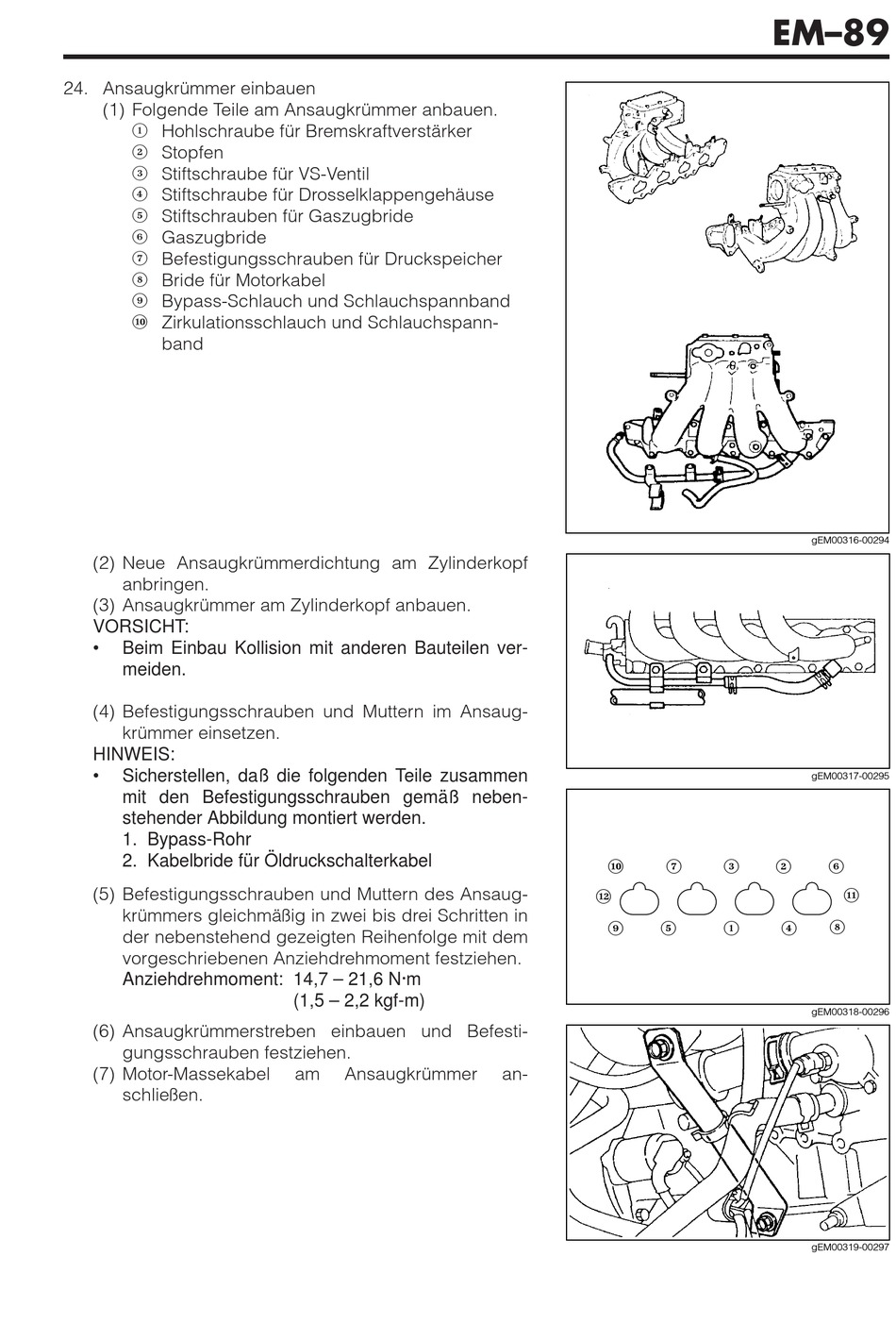

24. Ansaugkrümmer einbauen
(1) Folgende Teile am Ansaugkrümmer anbauen.
1
Hohlschraube für Bremskraftverstärker
2
Stopfen
3
Stiftschraube für VS-Ventil
4
Stiftschraube für Drosselklappengehäuse
5
Stiftschrauben für Gaszugbride
6
Gaszugbride
7
Befestigungsschrauben für Druckspeicher
8
Bride für Motorkabel
9
Bypass-Schlauch und Schlauchspannband
aJ
Zirkulationsschlauch und Schlauchspann-
band
(2) Neue Ansaugkrümmerdichtung am Zylinderkopf
anbringen.
(3) Ansaugkrümmer am Zylinderkopf anbauen.
VORSICHT:
•
Beim Einbau Kollision mit anderen Bauteilen ver-
meiden.
(4) Befestigungsschrauben und Muttern im Ansaug-
krümmer einsetzen.
HINWEIS:
•
Sicherstellen, daß die folgenden Teile zusammen
mit den Befestigungsschrauben gemäß neben-
stehender Abbildung montiert werden.
1. Bypass-Rohr
2. Kabelbride für Öldruckschalterkabel
(5) Befestigungsschrauben und Muttern des Ansaug-
krümmers gleichmäßig in zwei bis drei Schritten in
der nebenstehend gezeigten Reihenfolge mit dem
vorgeschriebenen Anziehdrehmoment festziehen.
Anziehdrehmoment: 14,7 – 21,6 N·m
(6) Ansaugkrümmerstreben einbauen und Befesti-
gungsschrauben festziehen.
(7) Motor-Massekabel
schließen.
(1,5 – 2,2 kgf-m)
am
Ansaugkrümmer
aJ 0
7
aB
9
5
an-
EM–89
gEM00316-00294
gEM00317-00295
3
2
6
aA
8
1
4
gEM00318-00296
gEM00319-00297
