(3) Paßfläche des Abgaskrümmers Nr. 2 zu Abgas-
krümmer Nr. 1 mit Richtplatte und Fühlerlehre
prüfen.
Verzug, Verschleißgrenze: 0,1 mm
Liegt der Verzug über dem maximal zulässigen
Wert, Abgaskrümmer Nr. 2 ersetzen.
(4) Zylinderkopfseitige Dichtfläche des Ansaugkrüm-
mers prüfen.
Verzug, Verschleißgrenze: 0,1 mm
22. Ventilfedersitze, Ventilfederteller und Ventilkeile auf
Beschädigung und Risse prüfen.
Defekte Teile nach Befund ersetzen.
ZYLINDERKOPF ZUSAMMENBAUEN
HINWEIS:
•
Sämtliche Teile vor dem Einbau reinigen.
•
Vor dem Einbau sämtliche Gleit- und Lagerflächen
mit Motoröl benetzen.
•
Sämtliche Dichtungen und Wellendichtringe er-
setzen.
•
Sicherstellen, daß der korrekte Zylinderkopf ver-
wendet wird. Die Zylinderkopf-Ausführungen der
Motoren HC-C und HC-E oder HD-E oder HE-EG
unterscheiden sich.
•
Ausführung für HC-C und HE-EG Motor sind mit
einer Prägemarke gemäß nebenstehender Abbil-
dung gekennzeichnet.
•
Ausführung für HC-E oder HD-E Motor besitzen
keine Prägemarke.
EM–79
Ansaugkrümmerseite
Prägemarke

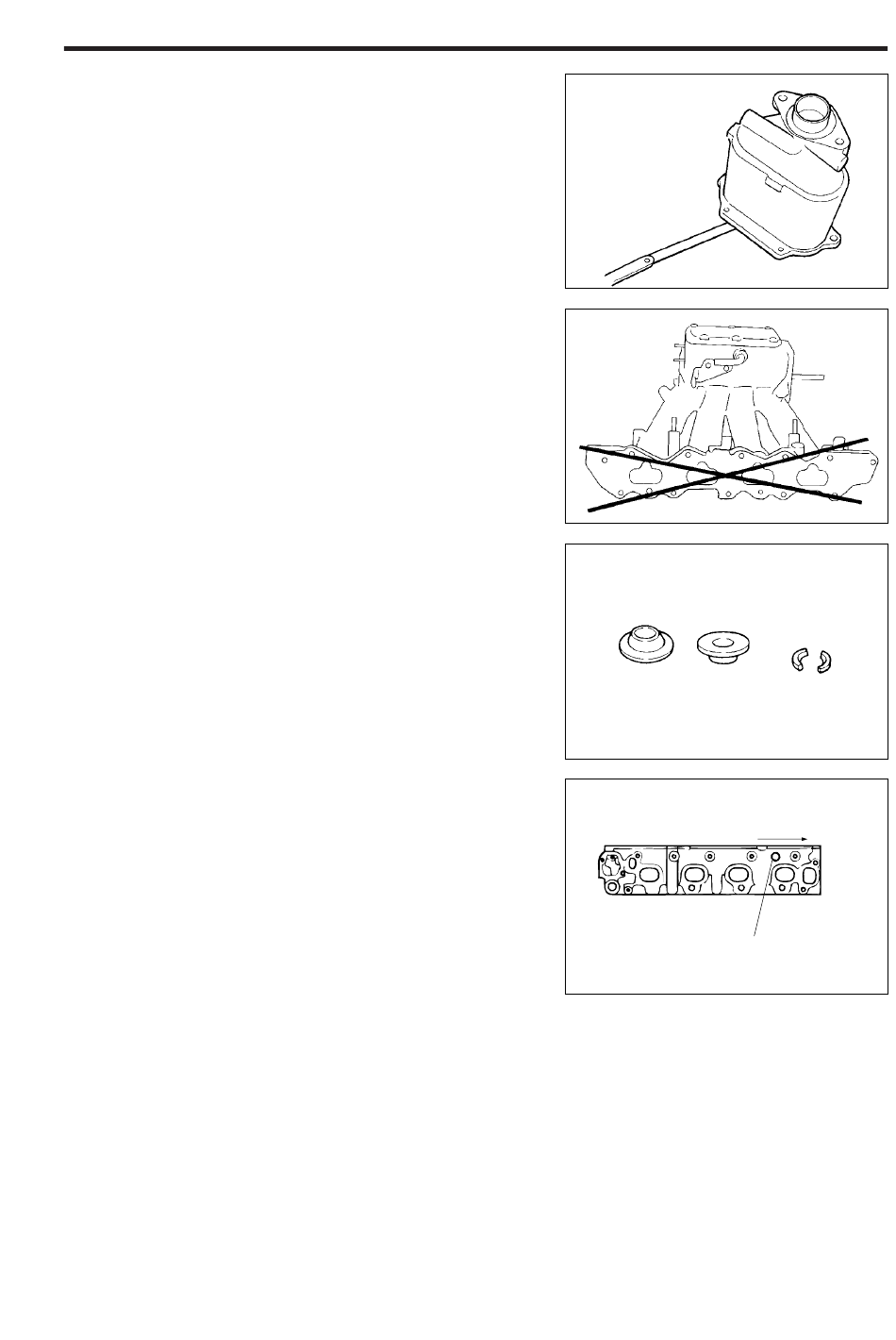

gEM00271-00250
gEM00272-00251
gEM00273-00252
Vorne
gEM00274-00253
