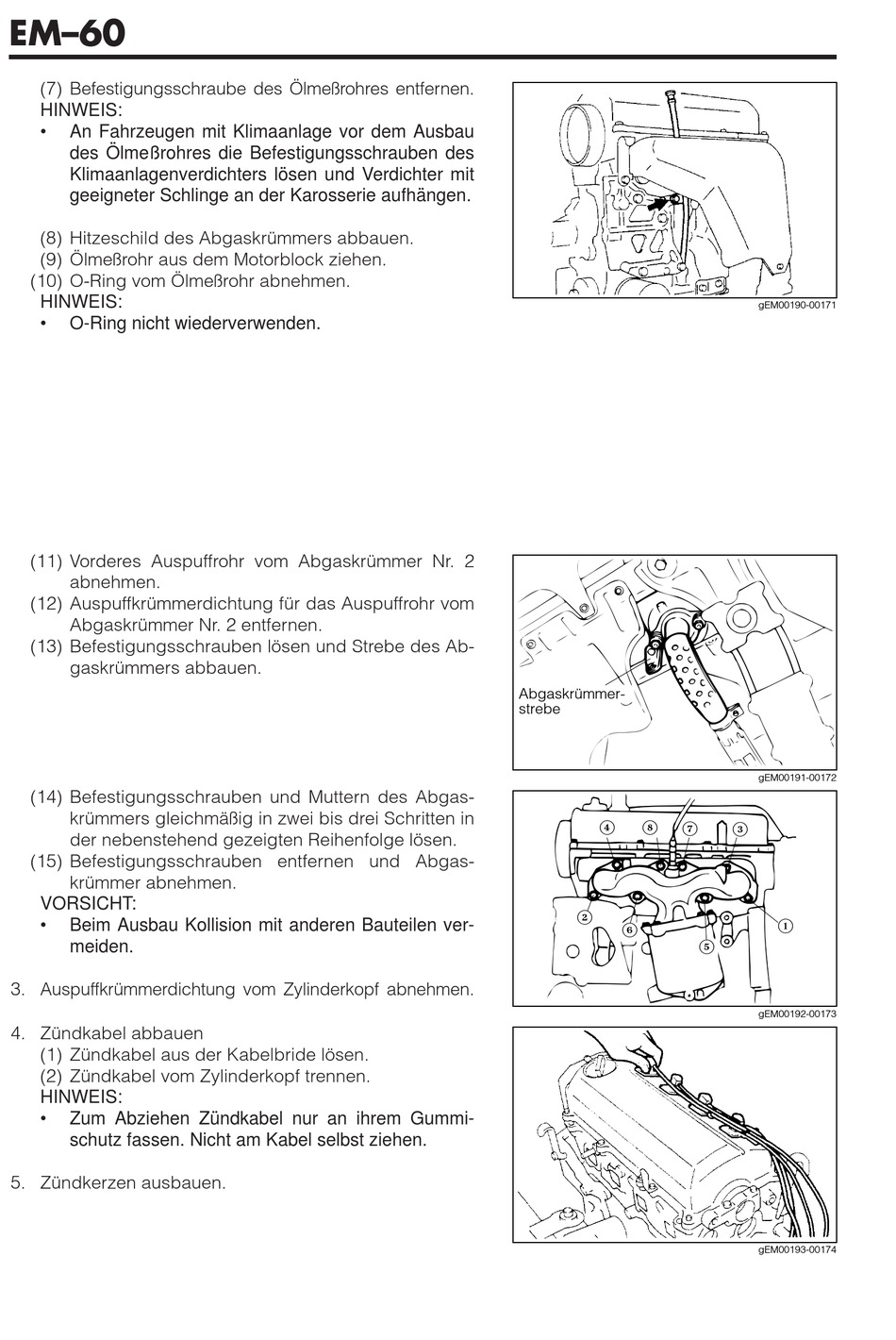

EM–60
(7) Befestigungsschraube des Ölmeßrohres entfernen.
HINWEIS:
• An Fahrzeugen mit Klimaanlage vor dem Ausbau
des Ölmeßrohres die Befestigungsschrauben des
Klimaanlagenverdichters lösen und Verdichter mit
geeigneter Schlinge an der Karosserie aufhängen.
(8) Hitzeschild des Abgaskrümmers abbauen.
(9) Ölmeßrohr aus dem Motorblock ziehen.
(10) O-Ring vom Ölmeßrohr abnehmen.
HINWEIS:
• O-Ring nicht wiederverwenden.
(11) Vorderes Auspuffrohr vom Abgaskrümmer Nr. 2
abnehmen.
(12) Auspuffkrümmerdichtung für das Auspuffrohr vom
Abgaskrümmer Nr. 2 entfernen.
(13) Befestigungsschrauben lösen und Strebe des Ab-
gaskrümmers abbauen.
(14) Befestigungsschrauben und Muttern des Abgas-
krümmers gleichmäßig in zwei bis drei Schritten in
der nebenstehend gezeigten Reihenfolge lösen.
(15) Befestigungsschrauben entfernen und Abgas-
krümmer abnehmen.
VORSICHT:
• Beim Ausbau Kollision mit anderen Bauteilen ver-
meiden.
3. Auspuffkrümmerdichtung vom Zylinderkopf abnehmen.
4. Zündkabel abbauen
(1) Zündkabel aus der Kabelbride lösen.
(2) Zündkabel vom Zylinderkopf trennen.
HINWEIS:
• Zum Abziehen Zündkabel nur an ihrem Gummi-
schutz fassen. Nicht am Kabel selbst ziehen.
5. Zündkerzen ausbauen.
Abgaskrümmer-
strebe
4 8
7
2
6
gEM00190-00171
gEM00191-00172
3
1
5
gEM00192-00173
gEM00193-00174
