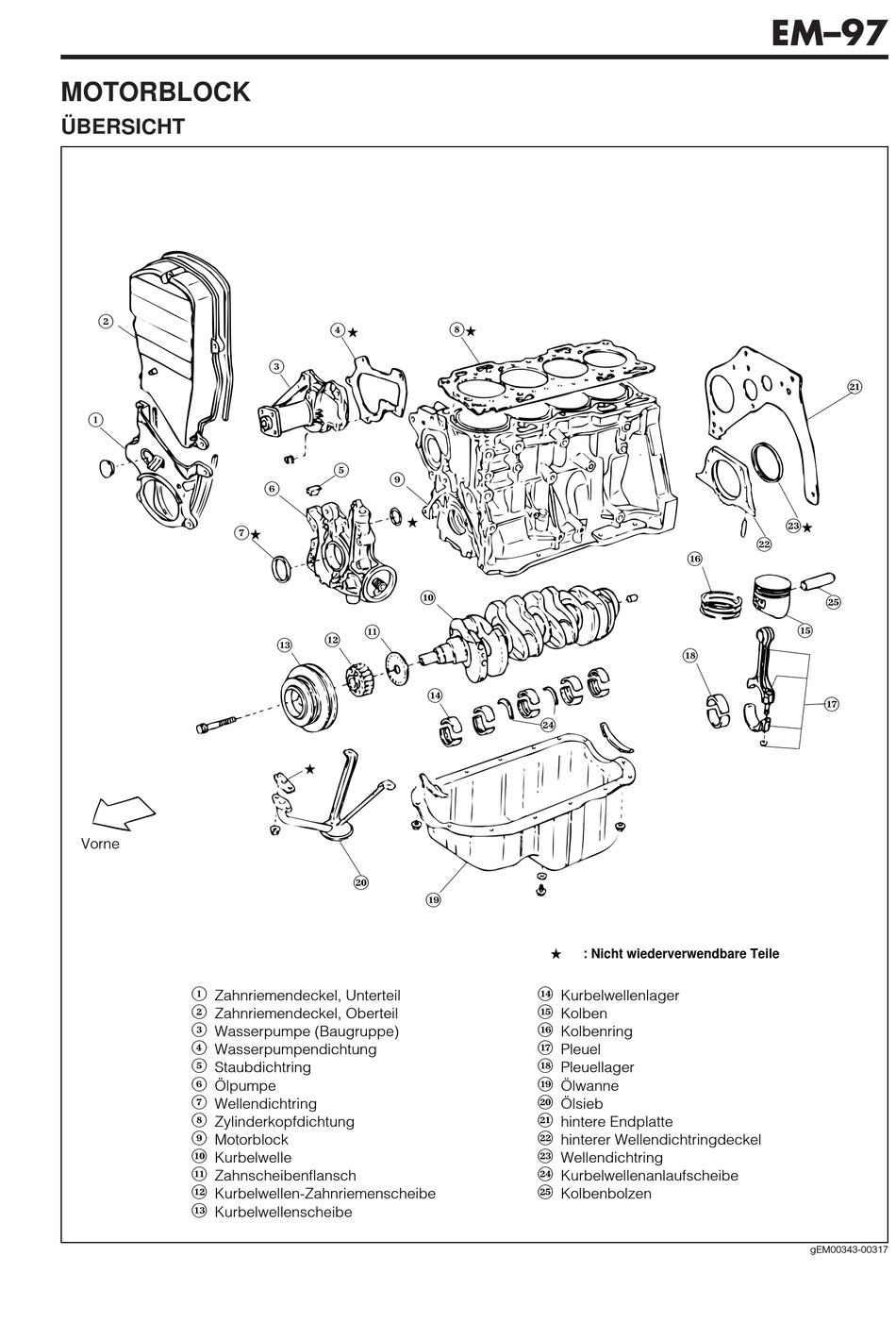

MOTORBLOCK
ÜBERSICHT
2
1
Vorne
1
Zahnriemendeckel, Unterteil
2
Zahnriemendeckel, Oberteil
3
Wasserpumpe (Baugruppe)
4
Wasserpumpendichtung
5
Staubdichtring
6
Ölpumpe
7
Wellendichtring
8
Zylinderkopfdichtung
9
Motorblock
aJ
Kurbelwelle
aA
Zahnscheibenflansch
aB
Kurbelwellen-Zahnriemenscheibe
aC
Kurbelwellenscheibe
4
3
5
9
6
7
aA
aB
aC
bJ 0
8
0aJ
aD
bD
aI
aD
Kurbelwellenlager
aE
Kolben
aF
Kolbenring
aG
Pleuel
aH
Pleuellager
aI
Ölwanne
bJ
Ölsieb
bA
hintere Endplatte
bB
hinterer Wellendichtringdeckel
bC
Wellendichtring
bD
Kurbelwellenanlaufscheibe
bE
Kolbenbolzen
aF
aH
: Nicht wiederverwendbare Teile
EM–97
bA
bC
bB
bE
aE
aG
gEM00343-00317
