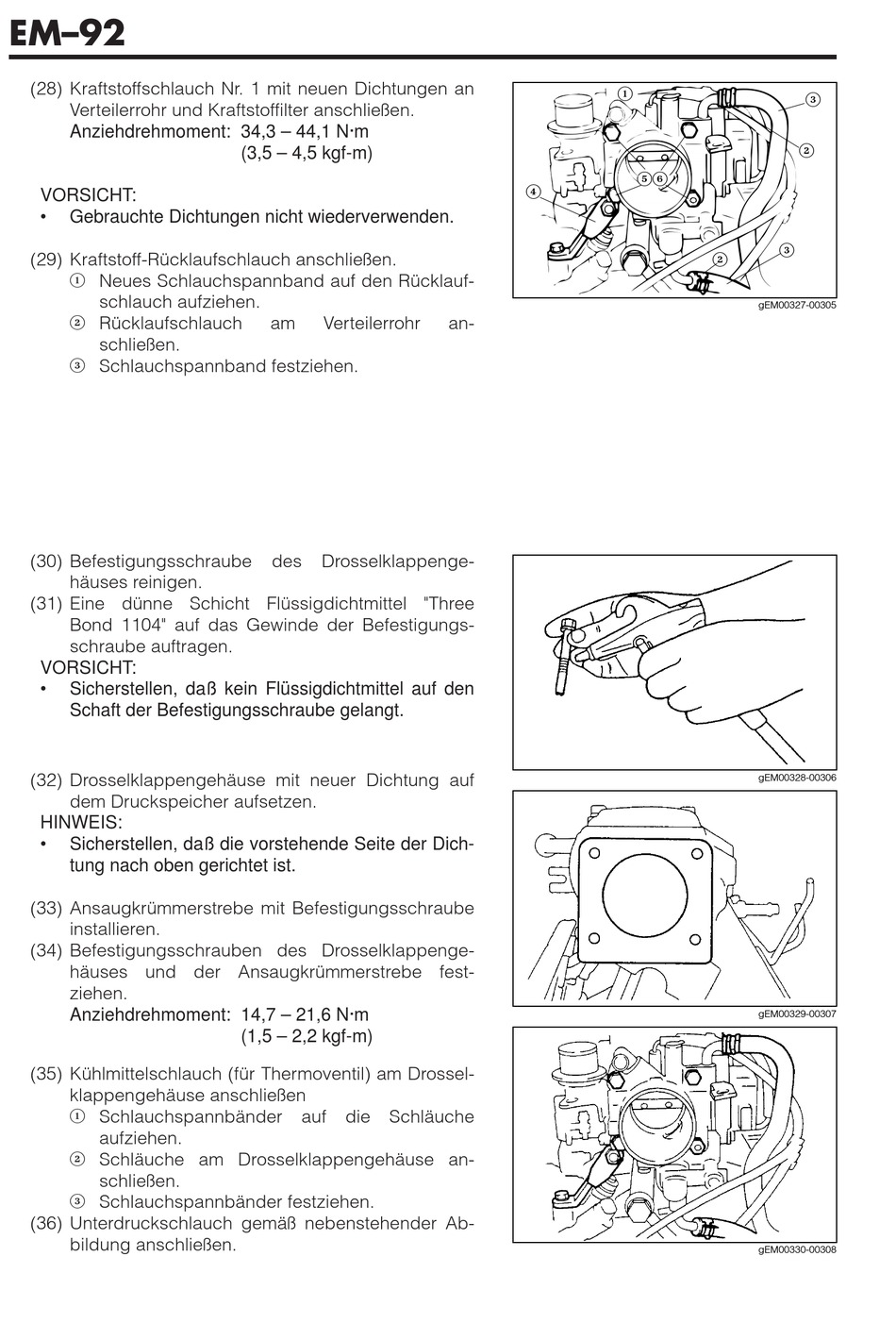

EM–92
(28) Kraftstoffschlauch Nr. 1 mit neuen Dichtungen an
Verteilerrohr und Kraftstoffilter anschließen.
Anziehdrehmoment: 34,3 – 44,1 N·m
VORSICHT:
• Gebrauchte Dichtungen nicht wiederverwenden.
(29) Kraftstoff-Rücklaufschlauch anschließen.
1 Neues Schlauchspannband auf den Rücklauf-
schlauch aufziehen.
2 Rücklaufschlauch
schließen.
3 Schlauchspannband festziehen.
(30) Befestigungsschraube
häuses reinigen.
(31) Eine dünne Schicht Flüssigdichtmittel "Three
Bond 1104" auf das Gewinde der Befestigungs-
schraube auftragen.
VORSICHT:
• Sicherstellen, daß kein Flüssigdichtmittel auf den
Schaft der Befestigungsschraube gelangt.
(32) Drosselklappengehäuse mit neuer Dichtung auf
dem Druckspeicher aufsetzen.
HINWEIS:
• Sicherstellen, daß die vorstehende Seite der Dich-
tung nach oben gerichtet ist.
(33) Ansaugkrümmerstrebe mit Befestigungsschraube
installieren.
(34) Befestigungsschrauben des Drosselklappenge-
häuses und der Ansaugkrümmerstrebe fest-
ziehen.
Anziehdrehmoment: 14,7 – 21,6 N·m
(35) Kühlmittelschlauch (für Thermoventil) am Drossel-
klappengehäuse anschließen
1 Schlauchspannbänder auf die Schläuche
aufziehen.
2 Schläuche am Drosselklappengehäuse an-
schließen.
3 Schlauchspannbänder festziehen.
(36) Unterdruckschlauch gemäß nebenstehender Ab-
bildung anschließen.
(3,5 – 4,5 kgf-m)
am Verteilerrohr
des Drosselklappenge-
(1,5 – 2,2 kgf-m)
1
4
an-
3
2
56
3
2
gEM00327-00305
gEM00328-00306
gEM00329-00307
gEM00330-00308
