EM–134

KURBELWELLE ERSETZEN

(Nur Kurbelwelle ersetzen)
1. Kurbelwelle mit Reinigungslösung waschen. Mit
Druckluft trocknen.
HINWEIS:
• Sicherstellen, daß sämtliche Ölkanäle frei von
Konservierungsmittel sind und der Durchfluß nicht
behindert ist.
• An Kurbelwellen für Automatikgetriebe die hintere
Buchse mit einem Messingdorn eintreiben, um die
Buchse nicht zu beschädigen.

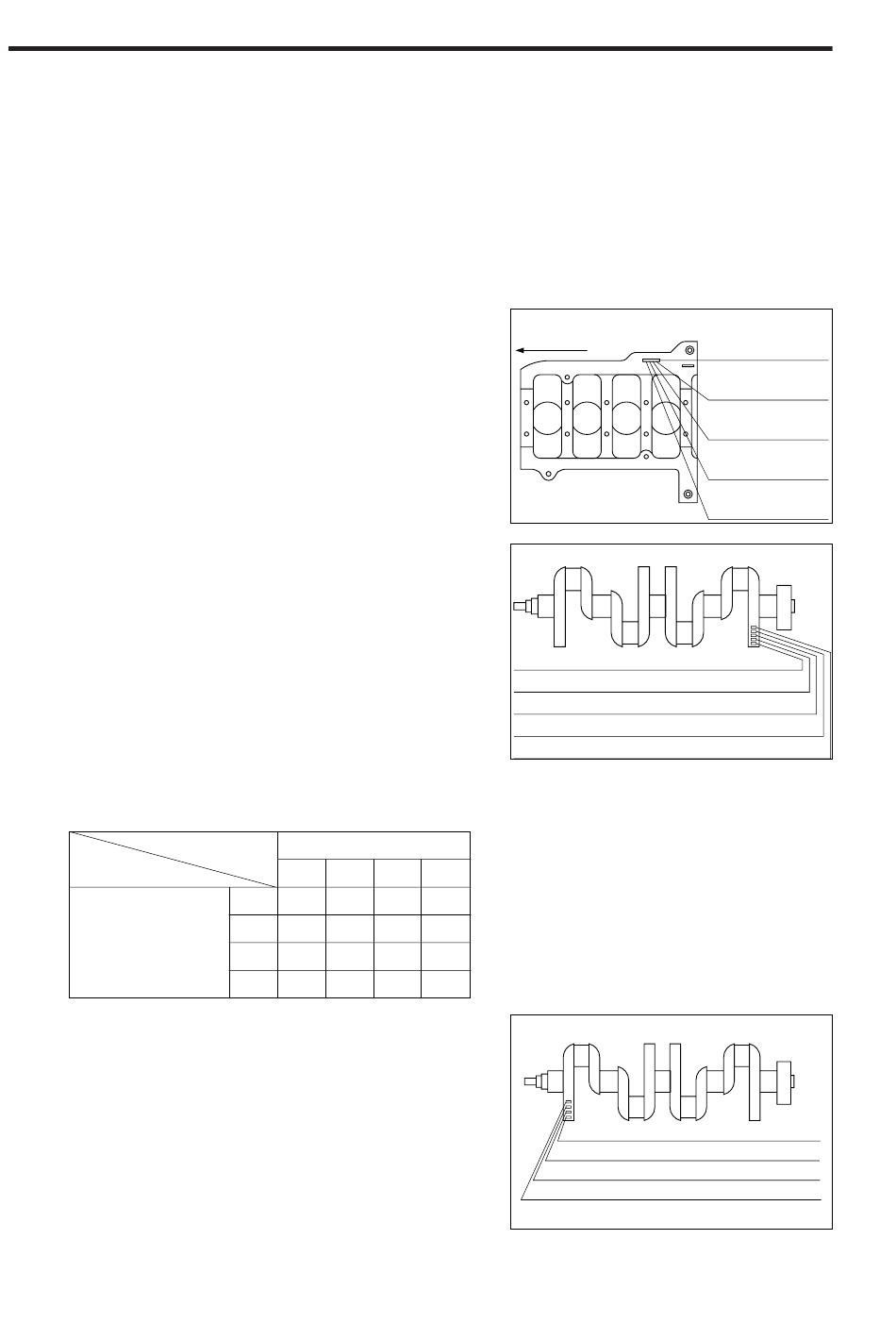

2. Kurbelwellenlagerschalen wählen
(1) Die am Motorblock angebrachte Hauptlager-
Durchmesserkennung lesen.
(2) Hauptlagerzapfen-Durchmesserkennung lesen.
(3) Lagerklasse der Hauptlager anhand folgender
Tabelle ermitteln.
Motorblock
Hauptlagerzapfen-
Lagerklasse
3. Pleuellagerschalen wählen
(1) Lagerkennung lesen.
Kurbelwelle Hauptlagerzapfen
1 2
5 4 3
6 5 4
7 6 5
8 7 6
<Motorblock>
Vorne
<Kurbelwelle>
Hauptlagerzapfen, Durchmesserkennung Nr. 5
Hauptlagerzapfen, Durchmesserkennung Nr. 4
Hauptlagerzapfen, Durchmesserkennung Nr. 3
Hauptlagerzapfen, Durchmesserkennung Nr. 2
Hauptlagerzapfen, Durchmesserkennung Nr.1
3 4
2 1
3 2
4 3
5
4
Durchmesserkennung,
Lagerbohrung Nr. 5
Durchmesserkennung,
Lagerbohrung Nr.4
Durchmesserkennung,
Lagerbohrung Nr. 3
Durchmesserkennung,
Lagerbohrung Nr. 2
Durchmesserkennung,
Lagerbohrung Nr. 1
Pleuellagerzapfen, Durchmesserkennung Nr. 1
Pleuellagerzapfen, Durchmesserkennung Nr. 2
Pleuellagerzapfen, Durchmesserkennung Nr. 3
Pleuellagerzapfen, Durchmesserkennung Nr. 4
gEM00496-00000
gEM00497-00452
gEM00498-00453
gEM00499-00000
gEM00500-00454
