Daihatsu GRAN MOVE EM–155 Bedienungsanleitung Seite 116

EM–116

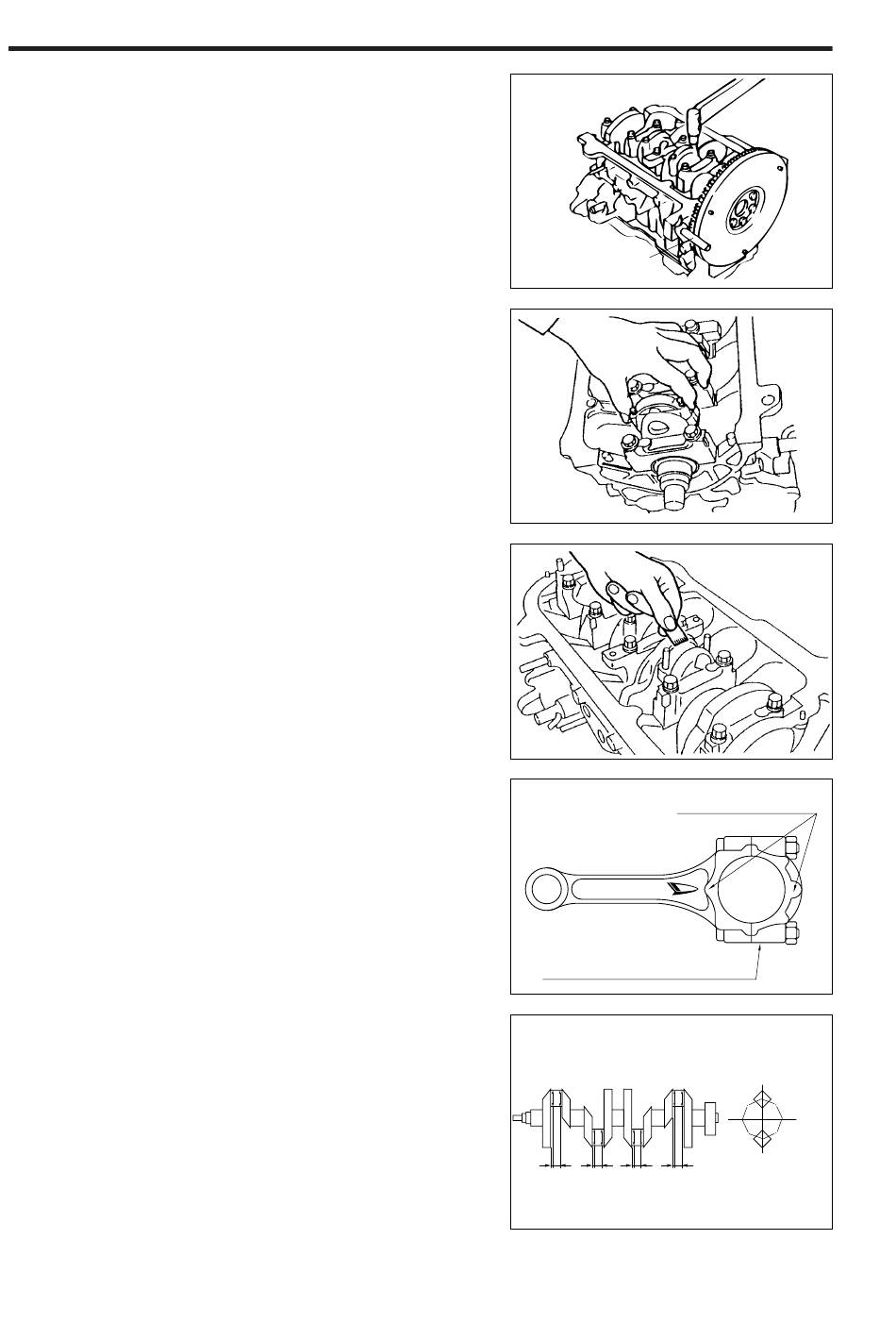

(8) Pleuellagerdeckel einbauen. Sicherstellen, daß
die Einbaumarkierungen übereinstimmen. Pleuel-
lagerschrauben gleichmäßig in zwei bis drei
Schritten mit dem vorgeschriebenen Anziehdreh-
moment festziehen.
Anziehdrehmoment: 34,3 – 44,1 N·m
HINWEIS:
• Vor dem Festziehen Motoröl auf die Pleuellager-
mutter gießen.
• Kurbelwelle mit folgendem Sonderwerkzeug (SST)
gegen Drehung blockieren.
Sonderwerkzeug (SST): 09210-87701-000
(9) Pleuellagerschrauben gleichmäßig in zwei bis drei
Schritten lösen. Pleuellagerdeckel abnehmen.
HINWEIS:
• Kurbelwelle mit folgendem Sonderwerkzeug (SST)
gegen Drehung blockieren.
Sonderwerkzeug (SST): 09210-87701-000
(10) Kunststoff-Meßstreifen (Plastigage) an der breite-
sten Stelle messen.
Ölspalt (Radialspiel): 0,020 – 0,044 mm
Entspricht der Ölspalt nicht dem Sollwert, Durch-
messer des Lagerzapfens messen und ein ent-
sprechendes Pleuellager wählen oder Kurbelwelle
ersetzen.
(11) Kunststoff-Meßstreifen (Plastigage) von den La-
gerzapfen nehmen.
(12) Ölspalt (Radialspiel) der verbleibenden Pleuella-
ger messen.
25. Pleuellager wählen
HINWEIS:
• Pleuellager sind grundsätzlich erst dann zu er-
setzen, wenn sämtliche Prüfungen abgeschlos-
sen sind.
(1) Lagerkennung des Pleuellagers lesen.
HINWEIS:
• Die Pleuellager werden in drei Klassen aufgeteilt,
Nr. 4, 5 und 6.
(2) Durchmesser des Pleuellagerzapfens messen.
Die Messung ist an vier um 90° versetzten Stellen
gemäß nebenstehender Abbildung vorzunehmen.
Der größte Meßwert wird als Lagerzapfendurch-
messer definiert.
Weichen die gemessenen Werte eines Lagerzap-
fens jedoch um mehr als 0,044 mm voneinander
ab, Kurbelwelle ersetzen.
(3,5 – 4,5 kgf-m)
09210–87701–
000
Vordere Markierung
Pleuellagerbohrung (Fuß),
Durchmesserkennung
A B
4 14 4 14 4 14 4 14
gEM00420-00390
gEM00421-00391
gEM00422-00392
gEM00423-00393
Y
X X
Y
Maßeinheit: mm
gEM00424-00394
