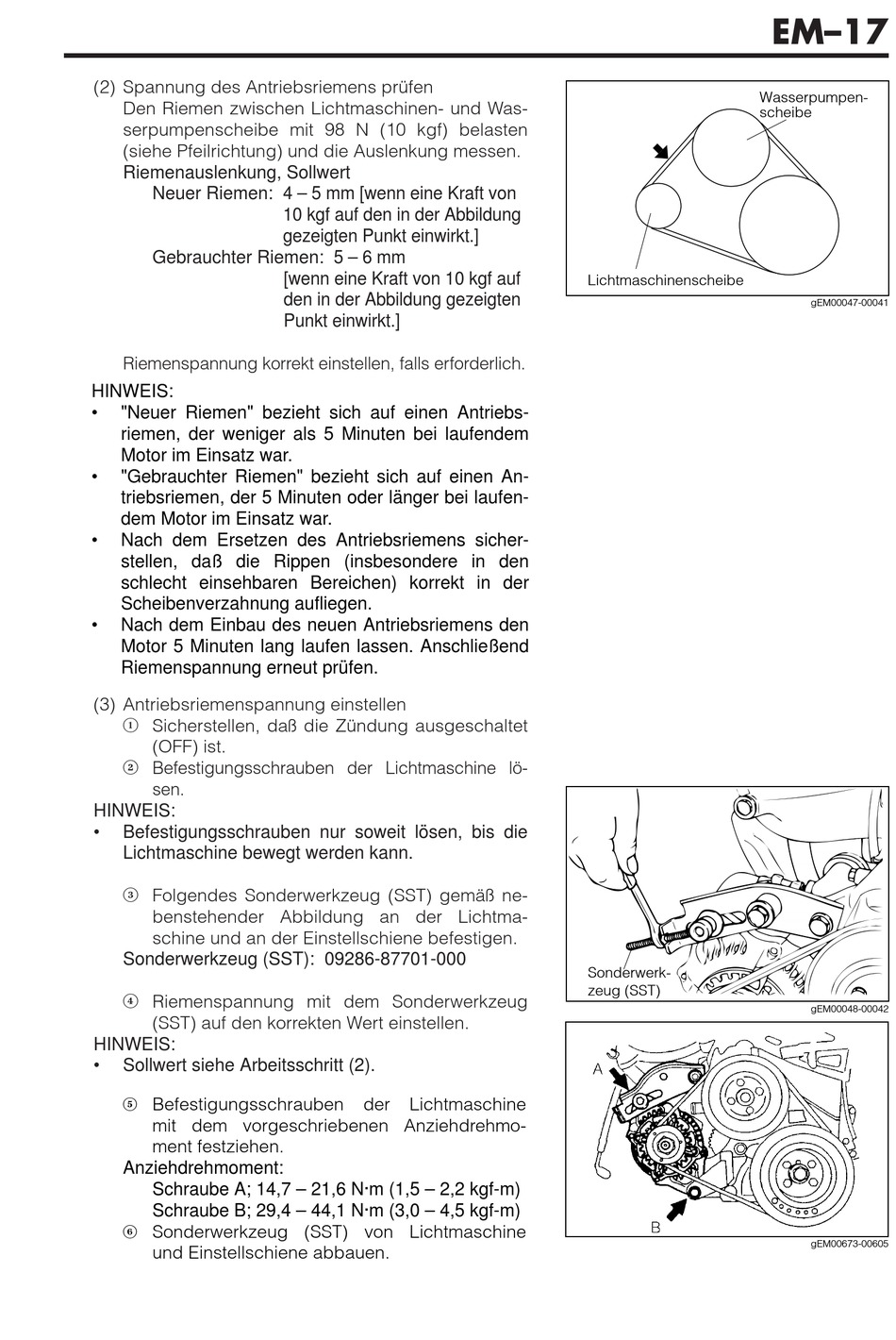

(2) Spannung des Antriebsriemens prüfen
Den Riemen zwischen Lichtmaschinen- und Was-
serpumpenscheibe mit 98 N (10 kgf) belasten
(siehe Pfeilrichtung) und die Auslenkung messen.
Riemenauslenkung, Sollwert
Neuer Riemen: 4 – 5 mm [wenn eine Kraft von
Gebrauchter Riemen: 5 – 6 mm
Riemenspannung korrekt einstellen, falls erforderlich.
HINWEIS:
•
"Neuer Riemen" bezieht sich auf einen Antriebs-
riemen, der weniger als 5 Minuten bei laufendem
Motor im Einsatz war.
•
"Gebrauchter Riemen" bezieht sich auf einen An-
triebsriemen, der 5 Minuten oder länger bei laufen-
dem Motor im Einsatz war.
•
Nach dem Ersetzen des Antriebsriemens sicher-
stellen, daß die Rippen (insbesondere in den
schlecht einsehbaren Bereichen) korrekt in der
Scheibenverzahnung aufliegen.
•
Nach dem Einbau des neuen Antriebsriemens den
Motor 5 Minuten lang laufen lassen. Anschließend
Riemenspannung erneut prüfen.
(3) Antriebsriemenspannung einstellen
1
Sicherstellen, daß die Zündung ausgeschaltet
(OFF) ist.
2
Befestigungsschrauben der Lichtmaschine lö-
sen.
HINWEIS:
•
Befestigungsschrauben nur soweit lösen, bis die
Lichtmaschine bewegt werden kann.
Folgendes Sonderwerkzeug (SST) gemäß ne-
3
benstehender Abbildung an der Lichtma-
schine und an der Einstellschiene befestigen.
Sonderwerkzeug (SST): 09286-87701-000
4
Riemenspannung mit dem Sonderwerkzeug
(SST) auf den korrekten Wert einstellen.
HINWEIS:
•
Sollwert siehe Arbeitsschritt (2).
5 Befestigungsschrauben
mit dem vorgeschriebenen Anziehdrehmo-
ment festziehen.
Anziehdrehmoment:
Schraube A; 14,7 – 21,6 N·m (1,5 – 2,2 kgf-m)
Schraube B; 29,4 – 44,1 N·m (3,0 – 4,5 kgf-m)
6 Sonderwerkzeug (SST) von Lichtmaschine
und Einstellschiene abbauen.
10 kgf auf den in der Abbildung
gezeigten Punkt einwirkt.]
[wenn eine Kraft von 10 kgf auf
den in der Abbildung gezeigten
Punkt einwirkt.]
der
Lichtmaschine
Lichtmaschinenscheibe
Sonderwerk-
zeug (SST)
EM–17
Wasserpumpen-
scheibe
gEM00047-00041
gEM00048-00042
gEM00673-00605
