EM–54

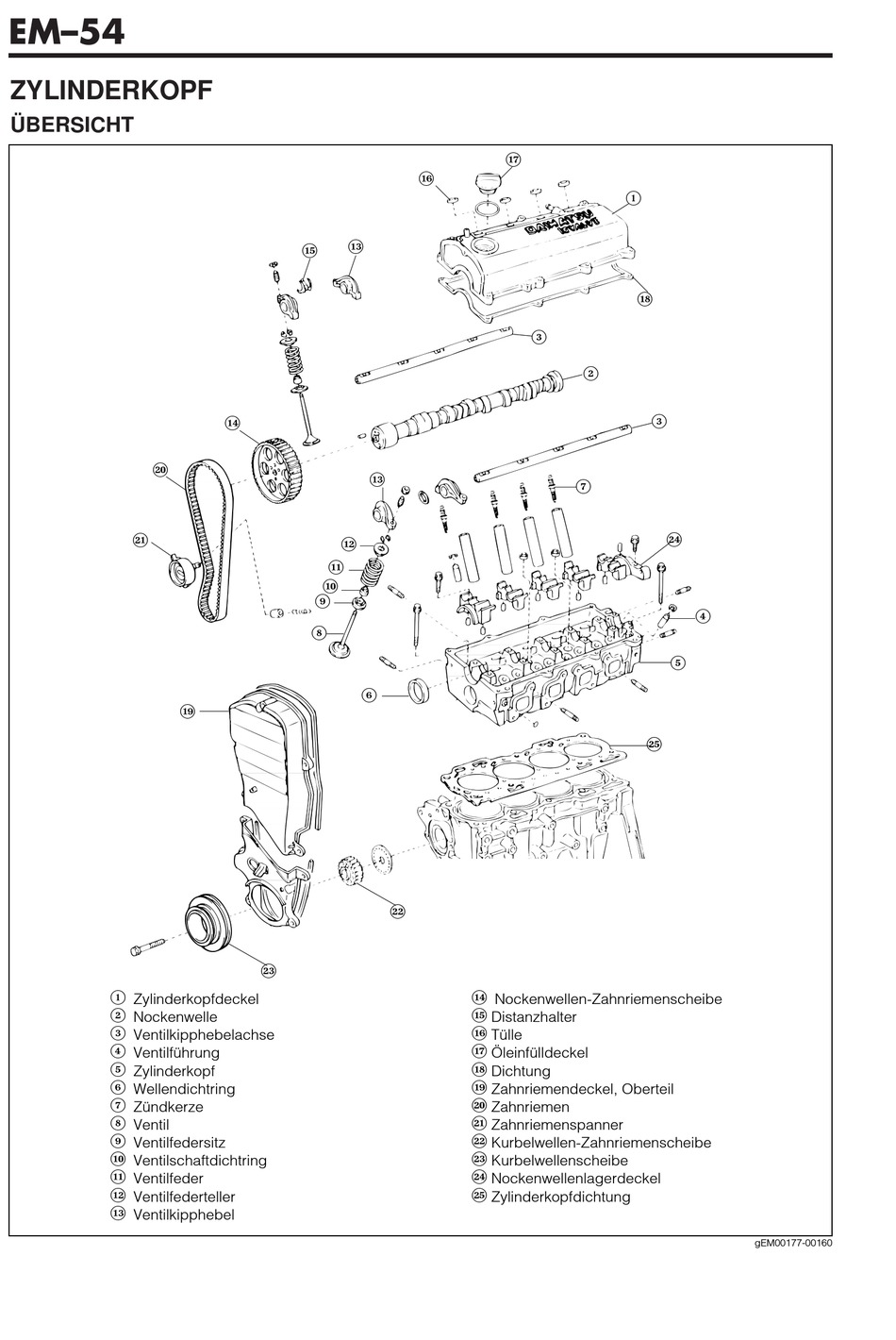

ZYLINDERKOPF
ÜBERSICHT
bJ 0
bA
1
Zylinderkopfdeckel
2
Nockenwelle
3
Ventilkipphebelachse
4
Ventilführung
5
Zylinderkopf
6
Wellendichtring
7
Zündkerze
8
Ventil
9
Ventilfedersitz
aJ
Ventilschaftdichtring
aA
Ventilfeder
aB
Ventilfederteller
aC
Ventilkipphebel
aC
aE
aD
aB
aA
aJ0
9
8
aI
bC
aG
aF
aC
6
bB
aD
Nockenwellen-Zahnriemenscheibe
aE
Distanzhalter
aF
Tülle
aG
Öleinfülldeckel
aH
Dichtung
aI
Zahnriemendeckel, Oberteil
bJ
Zahnriemen
bA
Zahnriemenspanner
bB
Kurbelwellen-Zahnriemenscheibe
bC
Kurbelwellenscheibe
bD
Nockenwellenlagerdeckel
bE
Zylinderkopfdichtung
1
aH
3
2
3
7
bD
4
5
bE
gEM00177-00160
