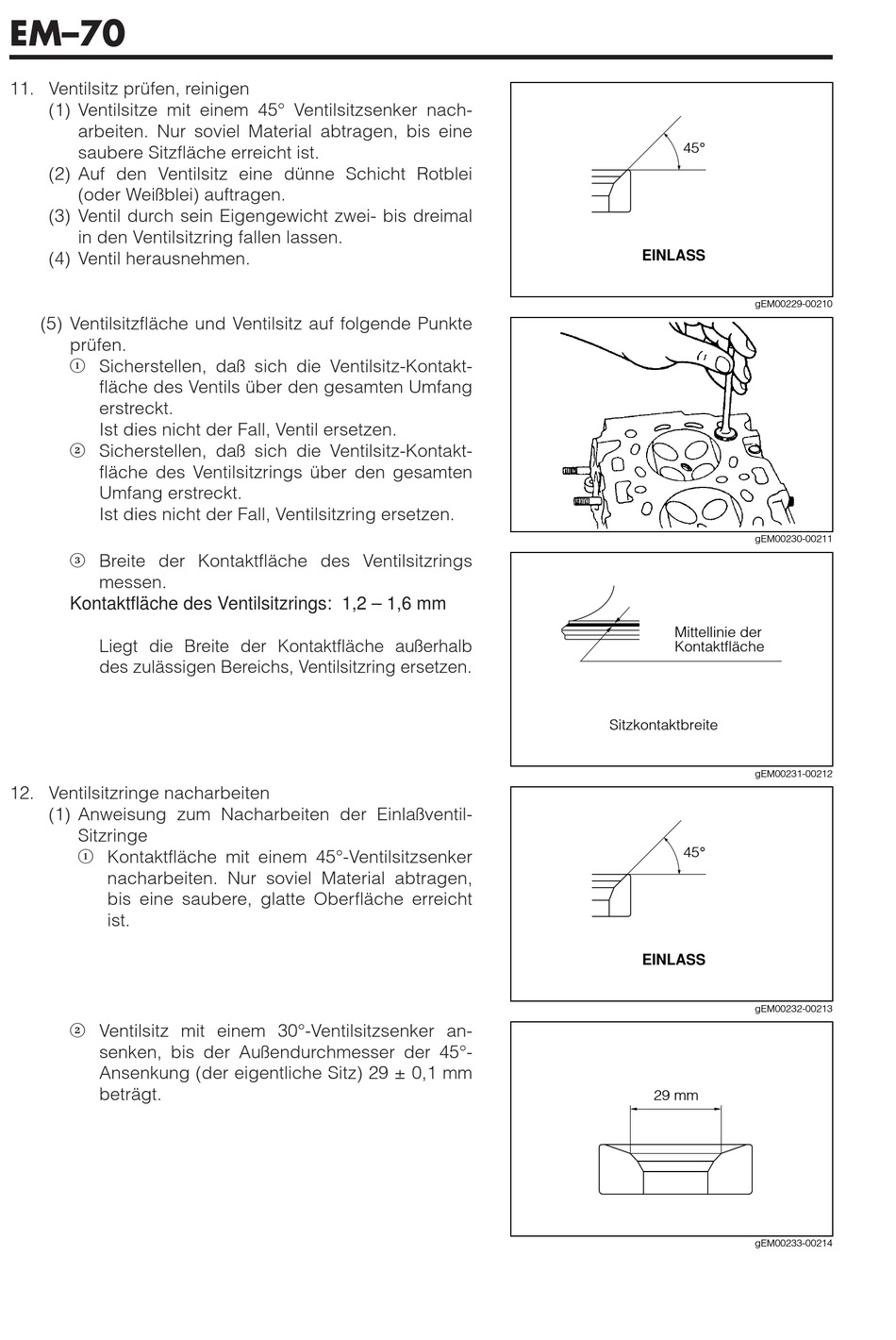

EM–70
11. Ventilsitz prüfen, reinigen
(1) Ventilsitze mit einem 45° Ventilsitzsenker nach-
arbeiten. Nur soviel Material abtragen, bis eine
saubere Sitzfläche erreicht ist.
(2) Auf den Ventilsitz eine dünne Schicht Rotblei
(oder Weißblei) auftragen.
(3) Ventil durch sein Eigengewicht zwei- bis dreimal
in den Ventilsitzring fallen lassen.
(4) Ventil herausnehmen.
(5) Ventilsitzfläche und Ventilsitz auf folgende Punkte
prüfen.
1
Sicherstellen, daß sich die Ventilsitz-Kontakt-
fläche des Ventils über den gesamten Umfang
erstreckt.
Ist dies nicht der Fall, Ventil ersetzen.
2
Sicherstellen, daß sich die Ventilsitz-Kontakt-
fläche des Ventilsitzrings über den gesamten
Umfang erstreckt.
Ist dies nicht der Fall, Ventilsitzring ersetzen.
3
Breite der Kontaktfläche des Ventilsitzrings
messen.
Kontaktfläche des Ventilsitzrings: 1,2 – 1,6 mm
Liegt die Breite der Kontaktfläche außerhalb
des zulässigen Bereichs, Ventilsitzring ersetzen.
12. Ventilsitzringe nacharbeiten
(1) Anweisung zum Nacharbeiten der Einlaßventil-
Sitzringe
Kontaktfläche mit einem 45°-Ventilsitzsenker
1
nacharbeiten. Nur soviel Material abtragen,
bis eine saubere, glatte Oberfläche erreicht
ist.
2
Ventilsitz mit einem 30°-Ventilsitzsenker an-
senken, bis der Außendurchmesser der 45°-
Ansenkung (der eigentliche Sitz) 29 ± 0,1 mm
beträgt.
45°
EINLASS
gEM00229-00210
gEM00230-00211
Mittellinie der
Kontaktfläche
Sitzkontaktbreite
gEM00231-00212
45°
EINLASS
gEM00232-00213
29 mm
gEM00233-00214
