5

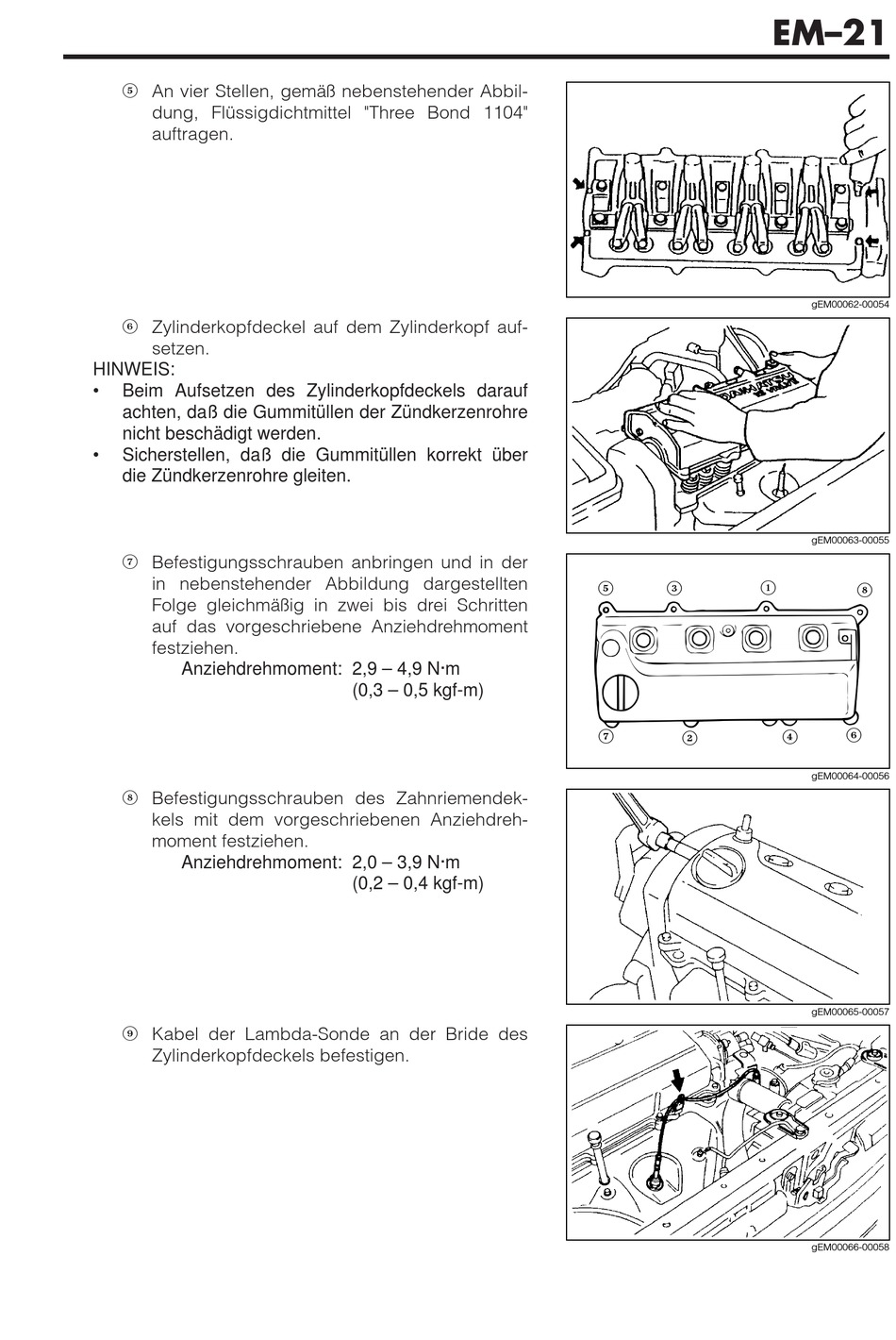

An vier Stellen, gemäß nebenstehender Abbil-
dung, Flüssigdichtmittel "Three Bond 1104"
auftragen.
6
Zylinderkopfdeckel auf dem Zylinderkopf auf-
setzen.
HINWEIS:
•
Beim Aufsetzen des Zylinderkopfdeckels darauf
achten, daß die Gummitüllen der Zündkerzenrohre
nicht beschädigt werden.
•
Sicherstellen, daß die Gummitüllen korrekt über
die Zündkerzenrohre gleiten.
7
Befestigungsschrauben anbringen und in der
in nebenstehender Abbildung dargestellten
Folge gleichmäßig in zwei bis drei Schritten
auf das vorgeschriebene Anziehdrehmoment
festziehen.
Anziehdrehmoment: 2,9 – 4,9 N·m
8
Befestigungsschrauben des Zahnriemendek-
kels mit dem vorgeschriebenen Anziehdreh-
moment festziehen.
Anziehdrehmoment: 2,0 – 3,9 N·m
9
Kabel der Lambda-Sonde an der Bride des
Zylinderkopfdeckels befestigen.
(0,3 – 0,5 kgf-m)
(0,2 – 0,4 kgf-m)
1
5
3
7
2
EM–21
gEM00062-00054
gEM00063-00055
8
6
4
gEM00064-00056
gEM00065-00057
gEM00066-00058
