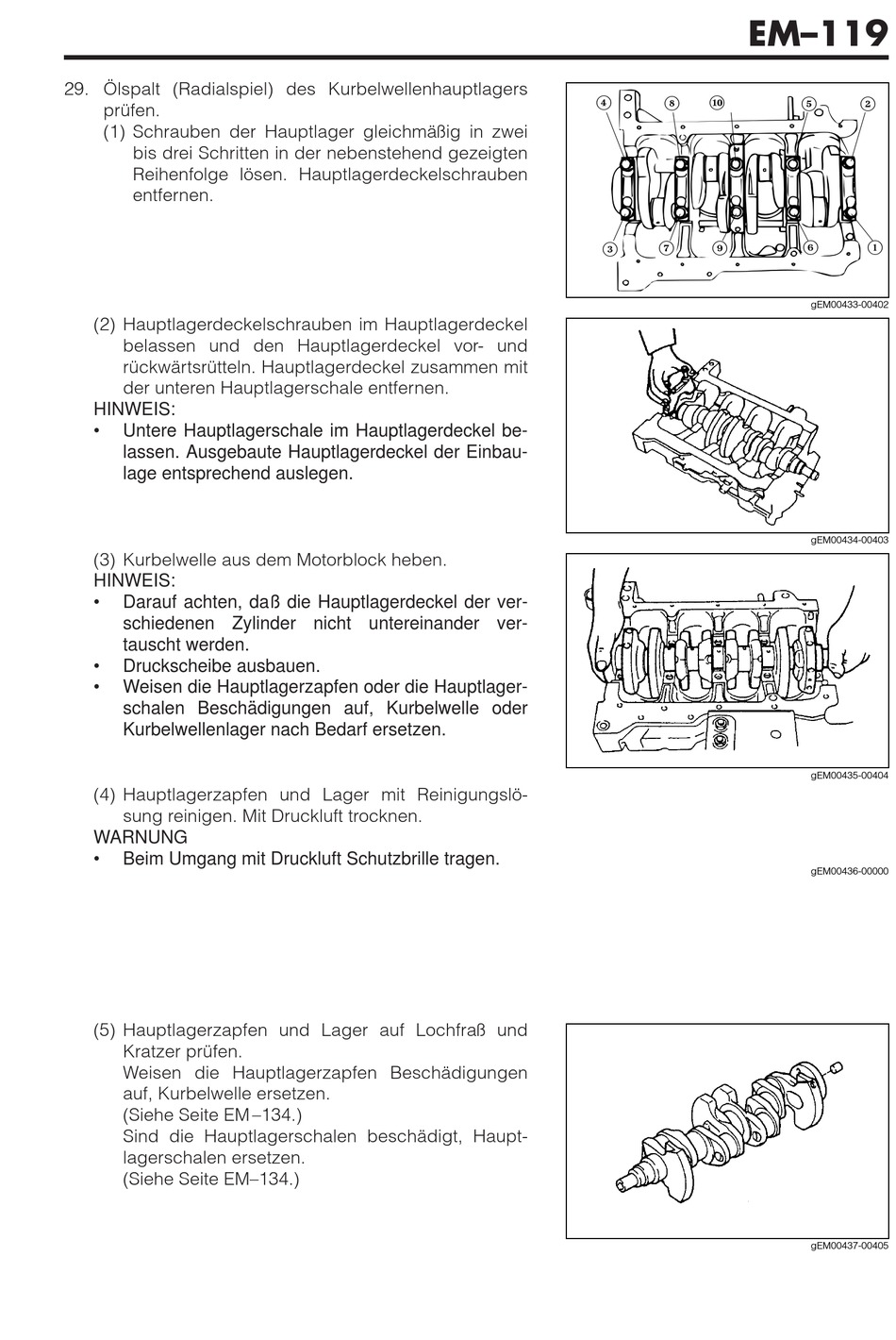

Daihatsu GRAN MOVE EM–155 Bedienungsanleitung Seite 119

29. Ölspalt (Radialspiel) des Kurbelwellenhauptlagers
prüfen.
(1) Schrauben der Hauptlager gleichmäßig in zwei
bis drei Schritten in der nebenstehend gezeigten
Reihenfolge lösen. Hauptlagerdeckelschrauben
entfernen.
(2) Hauptlagerdeckelschrauben im Hauptlagerdeckel
belassen und den Hauptlagerdeckel vor- und
rückwärtsrütteln. Hauptlagerdeckel zusammen mit
der unteren Hauptlagerschale entfernen.
HINWEIS:
• Untere Hauptlagerschale im Hauptlagerdeckel be-
lassen. Ausgebaute Hauptlagerdeckel der Einbau-
lage entsprechend auslegen.
(3) Kurbelwelle aus dem Motorblock heben.
HINWEIS:
• Darauf achten, daß die Hauptlagerdeckel der ver-
schiedenen Zylinder nicht untereinander ver-
tauscht werden.
• Druckscheibe ausbauen.
• Weisen die Hauptlagerzapfen oder die Hauptlager-
schalen Beschädigungen auf, Kurbelwelle oder
Kurbelwellenlager nach Bedarf ersetzen.
(4) Hauptlagerzapfen und Lager mit Reinigungslö-
sung reinigen. Mit Druckluft trocknen.
WARNUNG
• Beim Umgang mit Druckluft Schutzbrille tragen.
(5) Hauptlagerzapfen und Lager auf Lochfraß und
Kratzer prüfen.
Weisen die Hauptlagerzapfen Beschädigungen
auf, Kurbelwelle ersetzen.
(Siehe Seite EM –134.)
Sind die Hauptlagerschalen beschädigt, Haupt-
lagerschalen ersetzen.
(Siehe Seite EM–134.)
EM–119
