MOTORBLOCK ZUSAMMENBAUEN
HINWEIS:
•
Die für die Montage benötigten Teile mit Reini-
gungslösung waschen (ausgenommen dauerge-
schmierte Lager, Dichtringe und elektrische Kom-
ponenten).
•
Teile mit Druckluft trocknen.
•
Dichtungsrückstände von den Gewinden der
Schalter und Sensoren entfernen.
WARNUNG:
•
Beim Umgang mit Druckluft Schutzbrille tragen.

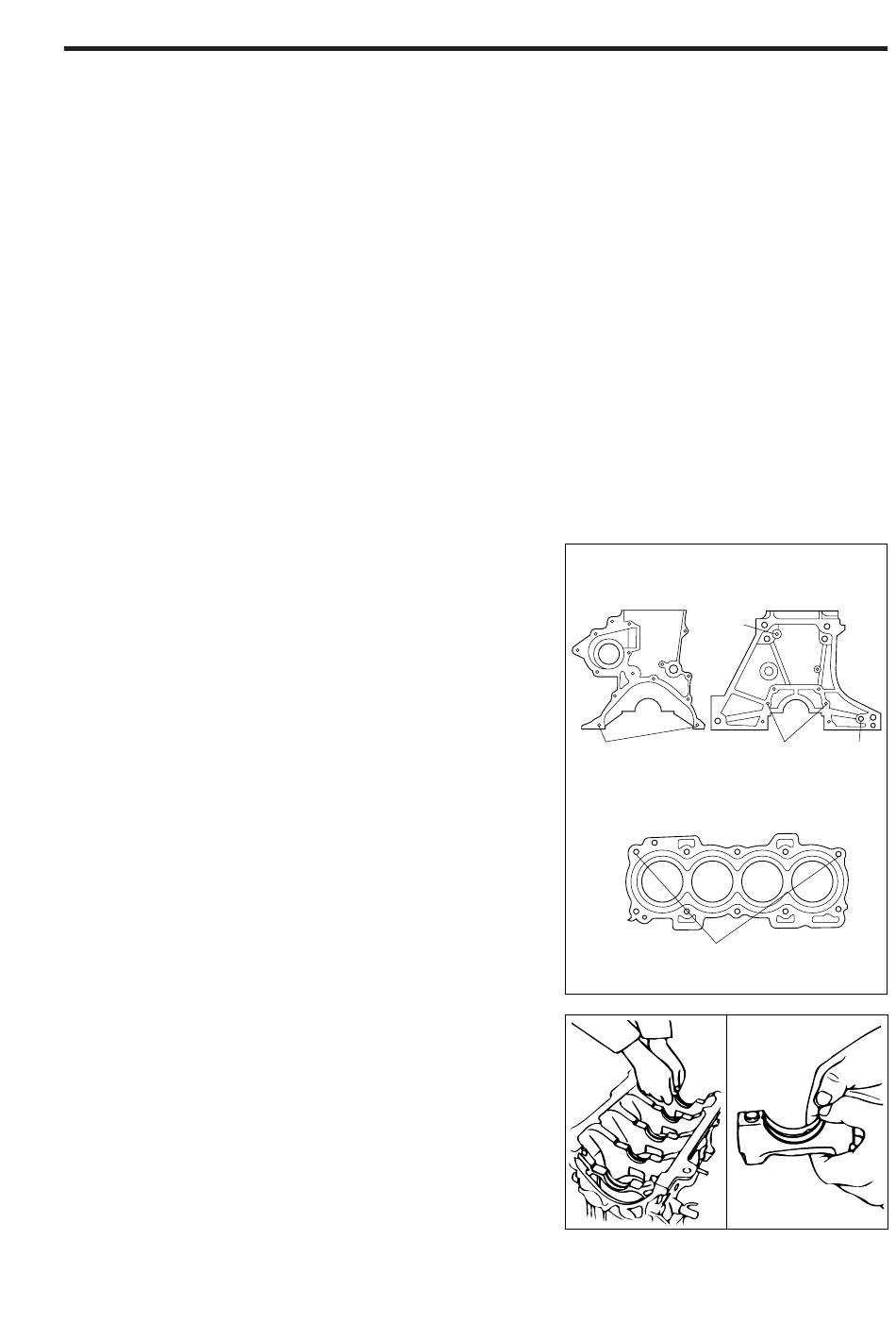

1. Sicherstellen, daß an den in nebenstehender Abbil-
dung gezeigten Stellen Zylinderstifte montiert sind.
Prüfen, ob die Zylinderstifte um den korrekten Betrag
vorstehen (Abmessungen siehe unten).
Vorstehende Höhe
A: 4 ± 0,5 mm
B: 8 ± 1,0 mm
C: 7 ± 1,0 mm
D: 3 ± 1,0 mm
E: 6,5 ± 1,0 mm
Ist an der entsprechenden Stelle kein Zylinderstift
vorhanden oder steht er nicht um den korrekten Be-
trag vor, Zylinderstift ersetzen.
2. Kurbelwelle einbauen
(1) Lagerschalen in den Motorblock und die Kurbel-
wellenlagerdeckel einsetzen.
HINWEIS:
•
Lagerschalen nicht mit bloßen Händen an der
Innen- bzw. Außenfläche fassen. Lagerschalen
stets an den Kanten fassen.
EM–143
Vorderansicht
B
A
Draufsicht
Vorne
E
gEM00540-00000
Hinteransicht
C
D
gEM00541-00490
gEM00542-00491
