EM–118

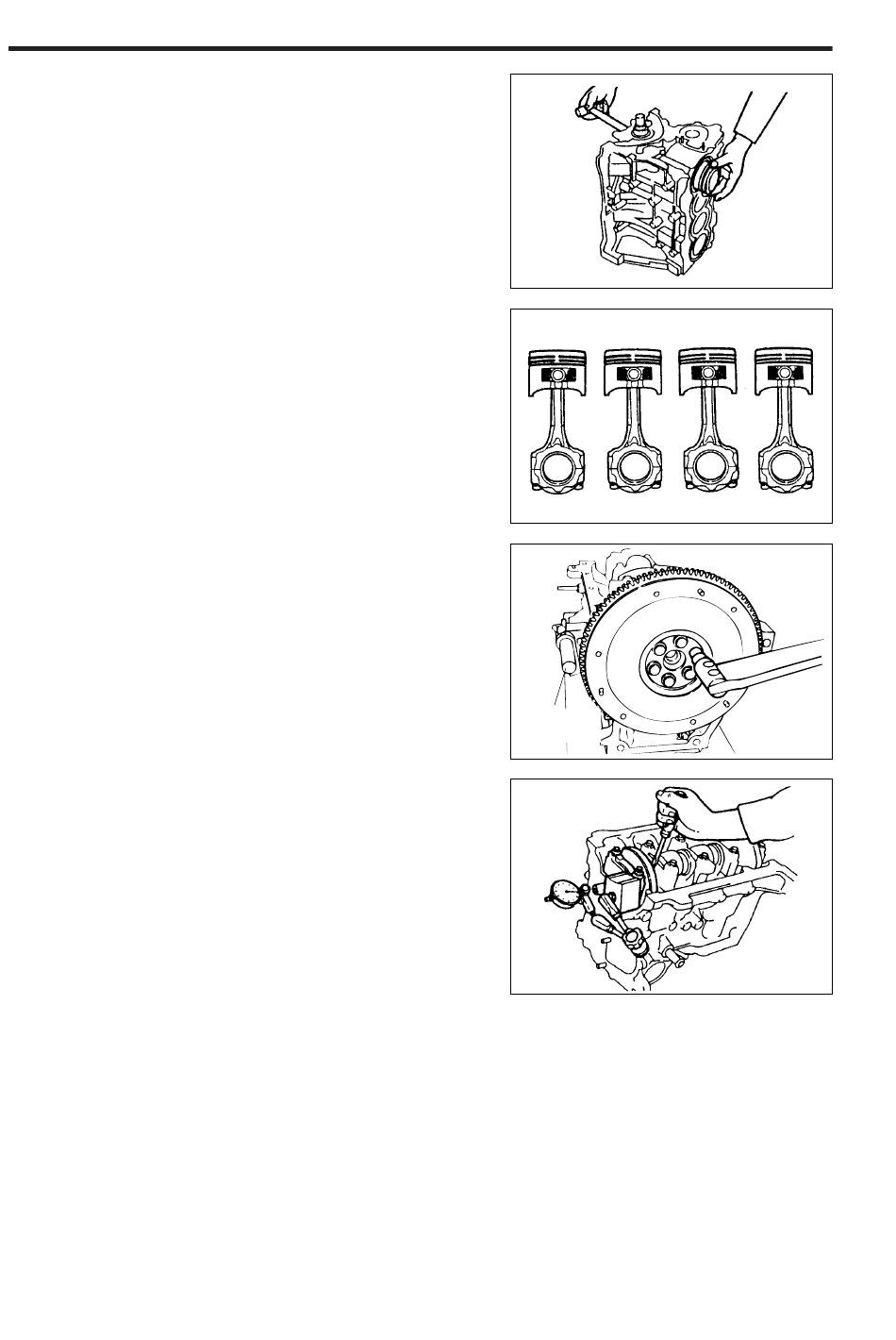

(6) Kolben, Pleuel und obere Pleuellagerschale ge-
gen die Zylinderkopfseite aus dem Motorblock
schieben.
HINWEIS:
• Ausgebaute Kolben/Pleuel so auslegen, daß
deren ursprüngliche Einbaulage leicht ersichtlich
ist.
• Exponierte Lagerschalen nicht beschädigen.
27. Schwungrad abbauen.
HINWEIS:
• Zahnkranz mit folgendem Sonderwerkzeug (SST)
gegen Drehung blockieren.
Sonderwerkzeug (SST): 09210-87701-000
28. Axialspiel der Kurbelwelle prüfen
HINWEIS:
• Axialspiel mit einer Meßuhr messen.
Axialspiel
Sollwert: 0,02 – 0,22 mm
Verschleißgrenze: 0,30 mm
Liegt das Axialspiel über der Verschleißgrenze, Bre-
ite der Kontaktfläche des Kurbelwellendrucklagers
messen. Beträgt der gemessene Wert weniger als
23,59 mm, Druckscheibe ersetzen. Liegt der gemes-
sene Wert über 23,59 mm, Kurbelwelle und
Druckscheibe ersetzen.
Sonderwerk-
zeug (SST)
gEM00429-00398
gEM00430-00399
gEM00431-00400
gEM00432-00401
