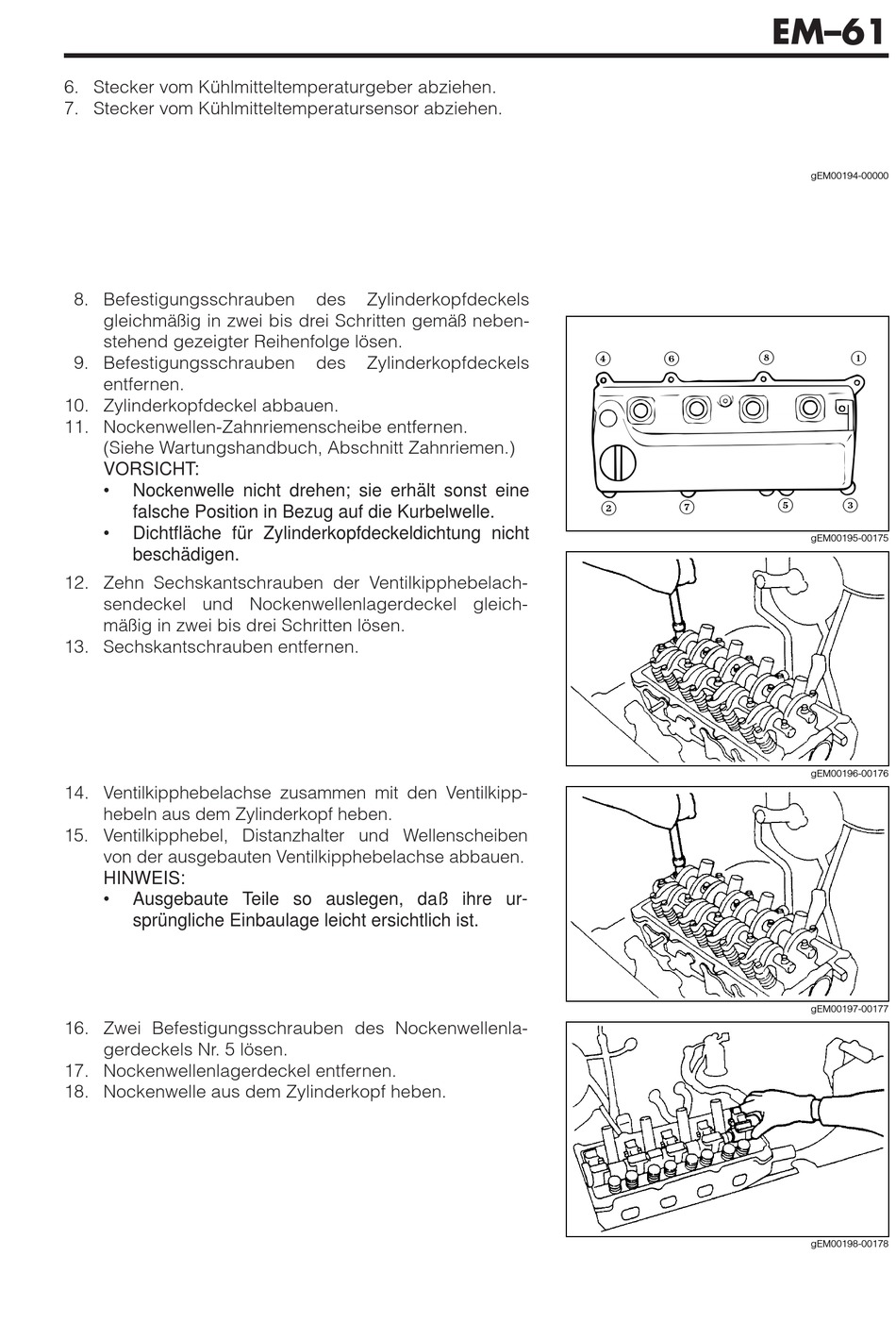

6. Stecker vom Kühlmitteltemperaturgeber abziehen.
7. Stecker vom Kühlmitteltemperatursensor abziehen.
8. Befestigungsschrauben
gleichmäßig in zwei bis drei Schritten gemäß neben-
stehend gezeigter Reihenfolge lösen.
9. Befestigungsschrauben
entfernen.
10. Zylinderkopfdeckel abbauen.
11. Nockenwellen-Zahnriemenscheibe entfernen.
(Siehe Wartungshandbuch, Abschnitt Zahnriemen.)
VORSICHT:
• Nockenwelle nicht drehen; sie erhält sonst eine
falsche Position in Bezug auf die Kurbelwelle.
• Dichtfläche für Zylinderkopfdeckeldichtung nicht
beschädigen.
12. Zehn Sechskantschrauben der Ventilkipphebelach-
sendeckel und Nockenwellenlagerdeckel gleich-
mäßig in zwei bis drei Schritten lösen.
13. Sechskantschrauben entfernen.
14. Ventilkipphebelachse zusammen mit den Ventilkipp-
hebeln aus dem Zylinderkopf heben.
15. Ventilkipphebel, Distanzhalter und Wellenscheiben
von der ausgebauten Ventilkipphebelachse abbauen.
HINWEIS:
• Ausgebaute Teile so auslegen, daß ihre ur-
sprüngliche Einbaulage leicht ersichtlich ist.
16. Zwei Befestigungsschrauben des Nockenwellenla-
gerdeckels Nr. 5 lösen.
17. Nockenwellenlagerdeckel entfernen.
18. Nockenwelle aus dem Zylinderkopf heben.
des Zylinderkopfdeckels
des Zylinderkopfdeckels
8
4 6
7
2
EM–61
gEM00194-00000
1
3
5
gEM00195-00175
gEM00196-00176
gEM00197-00177
gEM00198-00178
