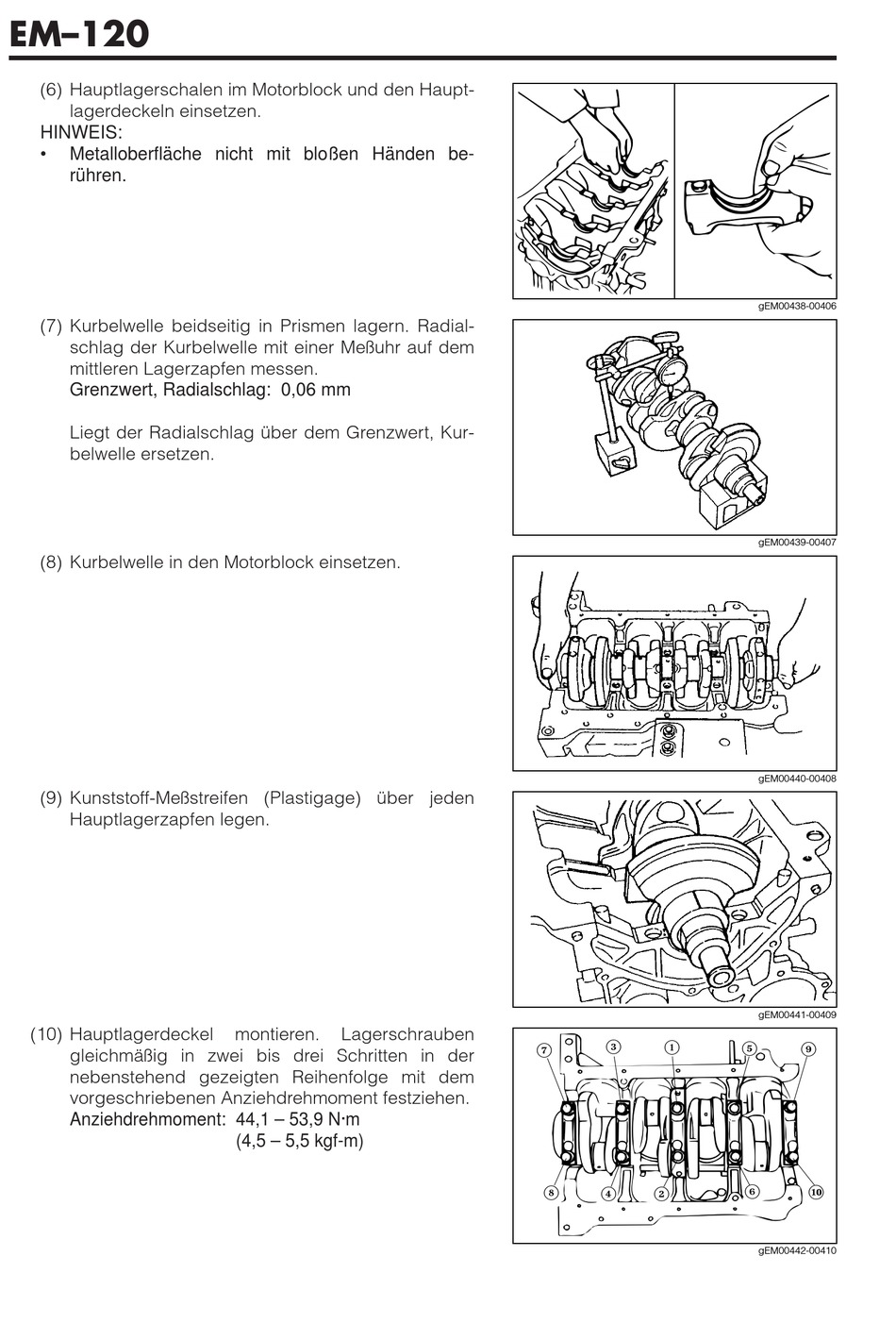

EM–120
(6) Hauptlagerschalen im Motorblock und den Haupt-
lagerdeckeln einsetzen.
HINWEIS:
• Metalloberfläche nicht mit bloßen Händen be-
rühren.
(7) Kurbelwelle beidseitig in Prismen lagern. Radial-
schlag der Kurbelwelle mit einer Meßuhr auf dem
mittleren Lagerzapfen messen.
Grenzwert, Radialschlag: 0,06 mm
Liegt der Radialschlag über dem Grenzwert, Kur-
belwelle ersetzen.
(8) Kurbelwelle in den Motorblock einsetzen.
(9) Kunststoff-Meßstreifen (Plastigage) über jeden
Hauptlagerzapfen legen.
(10) Hauptlagerdeckel
gleichmäßig in zwei bis drei Schritten in der
nebenstehend gezeigten Reihenfolge mit dem
vorgeschriebenen Anziehdrehmoment festziehen.
Anziehdrehmoment: 44,1 – 53,9 N·m
montieren. Lagerschrauben
(4,5 – 5,5 kgf-m)
3
1
7
8
4 2
gEM00438-00406
gEM00439-00407
gEM00440-00408
gEM00441-00409
5
9
6
aJ
gEM00442-00410
