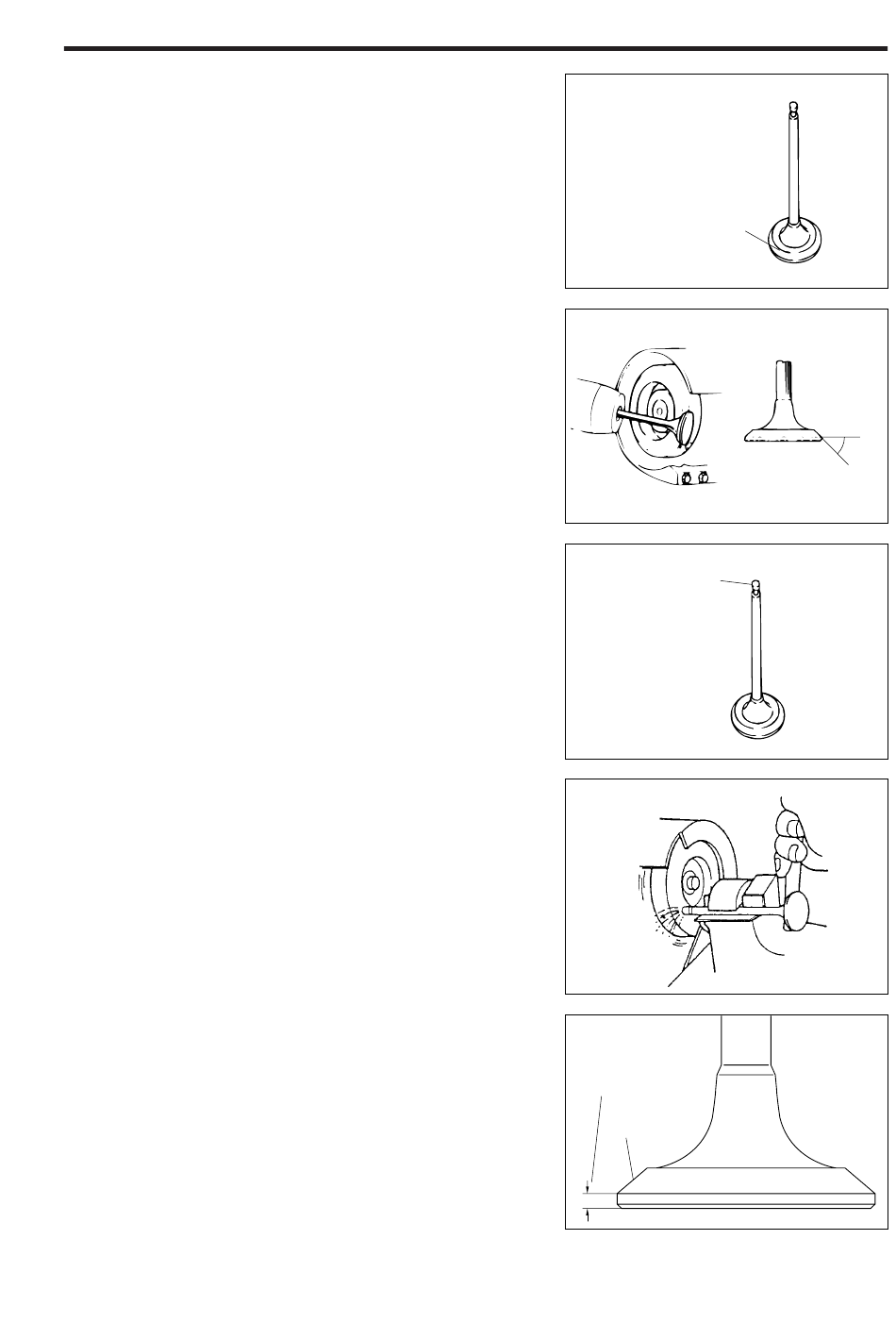

(2) Ventilteller auf Spuren von Überhitzung und Be-
schädigung prüfen.
Werden Spuren von Überhitzung festgestellt (Ven-
tilteller angeschmolzen), Ventil ersetzen
Kann die Rauhigkeit der Kontaktfläche korrigiert
werden, die Kontaktfläche des Ventilsitzes mit
einer Ventilschleifmaschine nachschleifen.
(3) Die Ventile nur soweit abschleifen, bis eine glatte
Kontaktfläche erreicht wird.
Ventilsitzflächenwinkel: 45,5°
HINWEIS:
• Sicherstellen, daß die Ventile auf den korrekten
Ventilsitzflächenwinkel geschliffen werden.
(4) Stirnfläche des Ventilschafts auf anormalen Ver-
schleiß prüfen.
Weist die Stirnfläche des Ventilschafts anormalen
Verschleiß auf, Stirnfläche mit einer Ventilschleif-
maschine nachschleifen. Nachschleifen der Stirn-
fläche ist nur innerhalb der Verschleißgrenze von
2 mm möglich (Nominallänge – 2 mm).
Referenz:
Ventillänge (nominal)
Einlaßventil: 112,8 mm
Auslaßventil: 114,5 mm
HINWEIS:
• Vorsichtig schleifen, um Überhitzung des Ventils
zu vermeiden.
(5) Überstand des Ventiltellers prüfen.
Minimal zulässiger Überstand
Einlaßventil: 0.8 mm
Auslaßventil: 1,0 mm
Liegt der Überstand des Ventiltellers unter dem
minimal zulässigen Wert, Ventil ersetzen.
Überhitzung oder
Beschädigung
Verschleiß
Ventilfußstärke
Schleiffläche
EM–69
gEM00224-00205
45,5°
gEM00225-00206
gEM00226-00207
gEM00227-00208
gEM00228-00209
