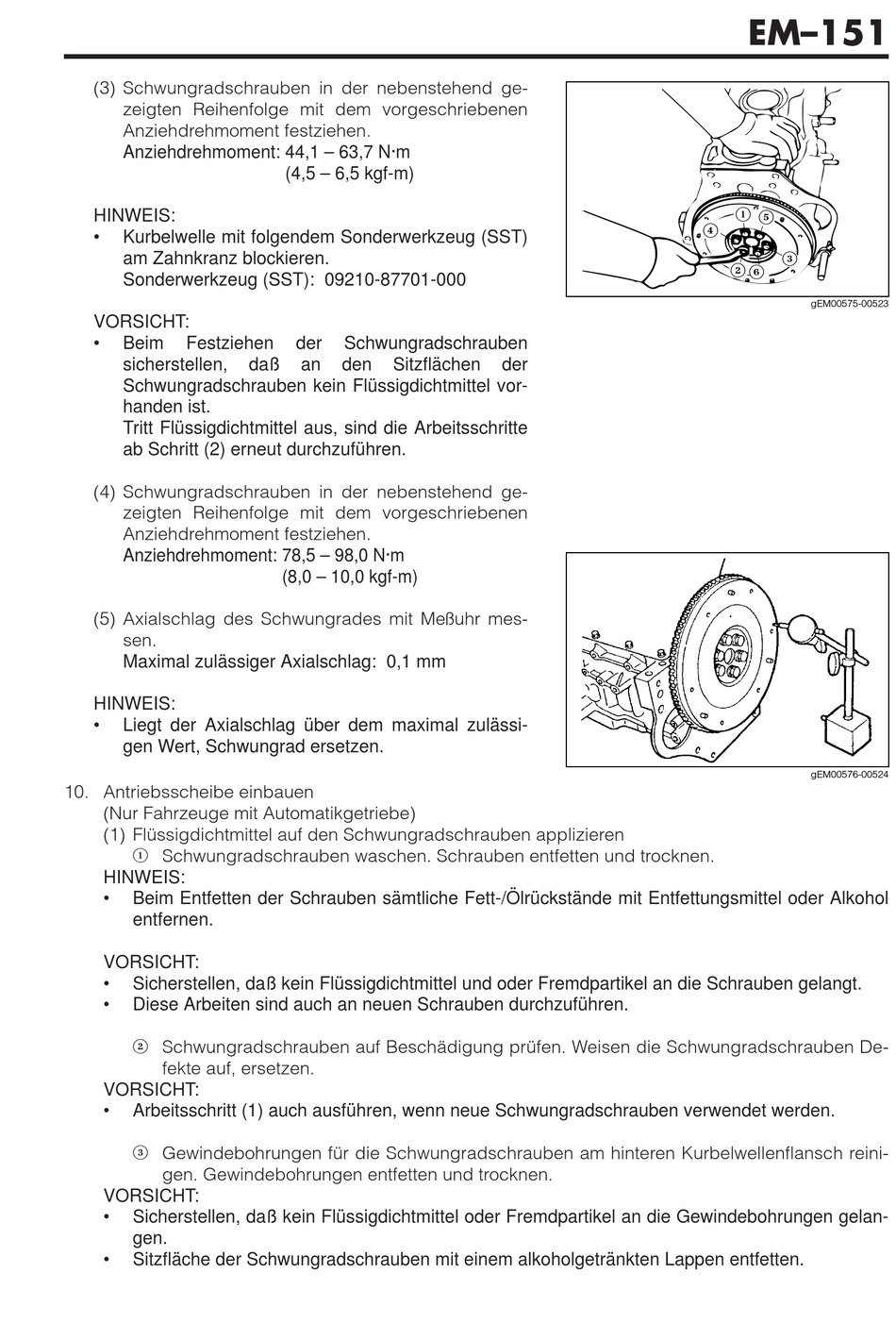

(3) Schwungradschrauben in der nebenstehend ge-
zeigten Reihenfolge mit dem vorgeschriebenen
Anziehdrehmoment festziehen.
Anziehdrehmoment: 44,1 – 63,7 N·m
HINWEIS:
•
Kurbelwelle mit folgendem Sonderwerkzeug (SST)
am Zahnkranz blockieren.
Sonderwerkzeug (SST): 09210-87701-000
VORSICHT:
•
Beim
Festziehen
sicherstellen,
Schwungradschrauben kein Flüssigdichtmittel vor-
handen ist.
Tritt Flüssigdichtmittel aus, sind die Arbeitsschritte
ab Schritt (2) erneut durchzuführen.
(4) Schwungradschrauben in der nebenstehend ge-
zeigten Reihenfolge mit dem vorgeschriebenen
Anziehdrehmoment festziehen.
Anziehdrehmoment: 78,5 – 98,0 N·m
(5) Axialschlag des Schwungrades mit Meßuhr mes-
sen.
Maximal zulässiger Axialschlag: 0,1 mm
HINWEIS:
•
Liegt der Axialschlag über dem maximal zulässi-
gen Wert, Schwungrad ersetzen.
10. Antriebsscheibe einbauen
(Nur Fahrzeuge mit Automatikgetriebe)
(1) Flüssigdichtmittel auf den Schwungradschrauben applizieren
1
Schwungradschrauben waschen. Schrauben entfetten und trocknen.
HINWEIS:
•
Beim Entfetten der Schrauben sämtliche Fett-/Ölrückstände mit Entfettungsmittel oder Alkohol
entfernen.
VORSICHT:
•
Sicherstellen, daß kein Flüssigdichtmittel und oder Fremdpartikel an die Schrauben gelangt.
•
Diese Arbeiten sind auch an neuen Schrauben durchzuführen.
2
Schwungradschrauben auf Beschädigung prüfen. Weisen die Schwungradschrauben De-
fekte auf, ersetzen.
VORSICHT:
•
Arbeitsschritt (1) auch ausführen, wenn neue Schwungradschrauben verwendet werden.
Gewindebohrungen für die Schwungradschrauben am hinteren Kurbelwellenflansch reini-
3
gen. Gewindebohrungen entfetten und trocknen.
VORSICHT:
•
Sicherstellen, daß kein Flüssigdichtmittel oder Fremdpartikel an die Gewindebohrungen gelan-
gen.
•
Sitzfläche der Schwungradschrauben mit einem alkoholgetränkten Lappen entfetten.
(4,5 – 6,5 kgf-m)
der
Schwungradschrauben
daß
an
den
Sitzflächen
(8,0 – 10,0 kgf-m)
der
EM–151
1
5
4
3
2 6
gEM00575-00523
gEM00576-00524
