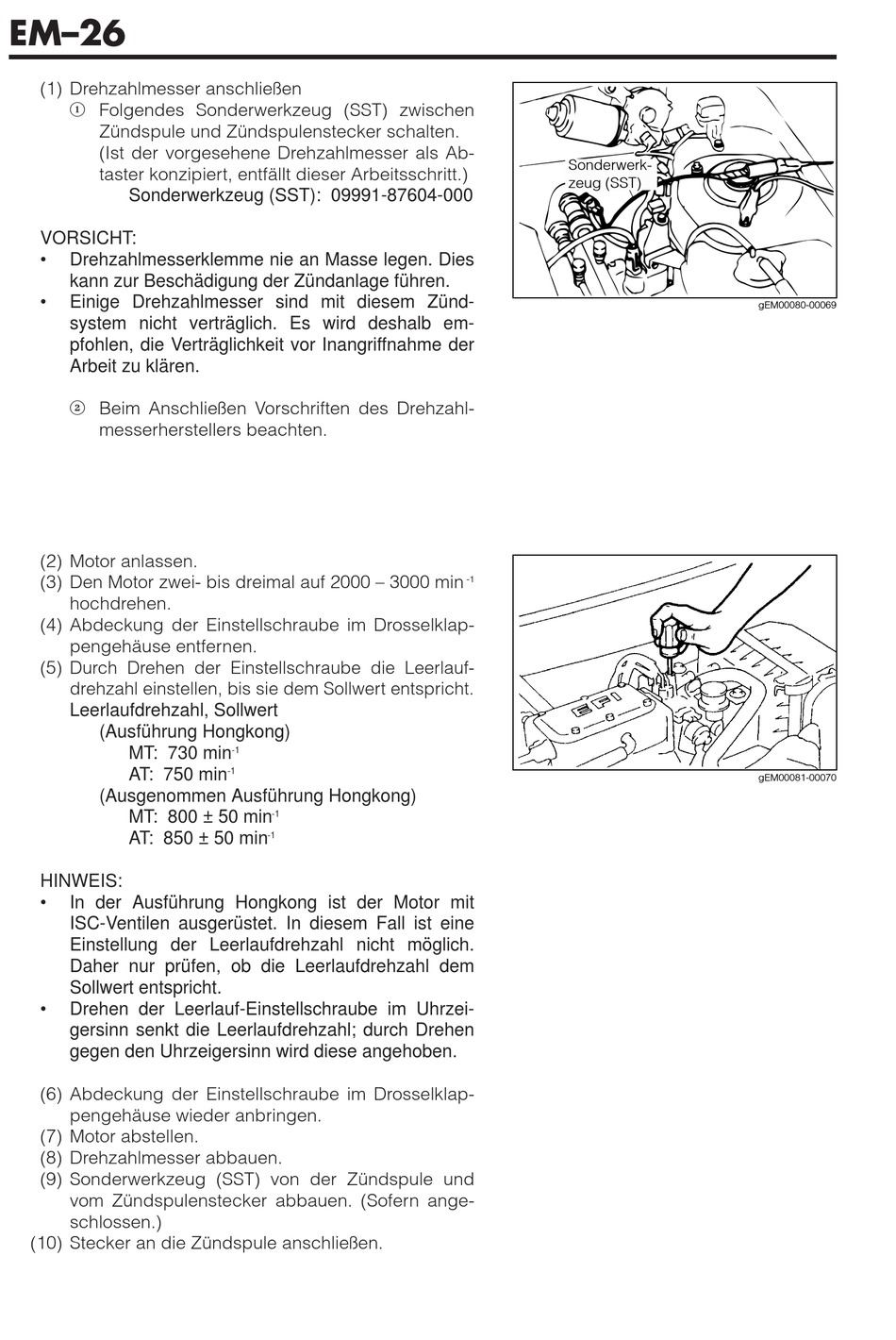

Daihatsu GRAN MOVE EM–155 Bedienungsanleitung Seite 26

EM–26
(1) Drehzahlmesser anschließen
1 Folgendes Sonderwerkzeug (SST) zwischen
Zündspule und Zündspulenstecker schalten.
(Ist der vorgesehene Drehzahlmesser als Ab-
taster konzipiert, entfällt dieser Arbeitsschritt.)
Sonderwerkzeug (SST): 09991-87604-000
VORSICHT:
• Drehzahlmesserklemme nie an Masse legen. Dies
kann zur Beschädigung der Zündanlage führen.
• Einige Drehzahlmesser sind mit diesem Zünd-
system nicht verträglich. Es wird deshalb em-
pfohlen, die Verträglichkeit vor Inangriffnahme der
Arbeit zu klären.
2 Beim Anschließen Vorschriften des Drehzahl-
messerherstellers beachten.
(2) Motor anlassen.
(3) Den Motor zwei- bis dreimal auf 2000 – 3000 min
hochdrehen.
(4) Abdeckung der Einstellschraube im Drosselklap-
pengehäuse entfernen.
(5) Durch Drehen der Einstellschraube die Leerlauf-
drehzahl einstellen, bis sie dem Sollwert entspricht.
Leerlaufdrehzahl, Sollwert
(Ausführung Hongkong)
MT: 730 min
AT: 750 min
(Ausgenommen Ausführung Hongkong)
MT: 800 ± 50 min
AT: 850 ± 50 min
HINWEIS:
• In der Ausführung Hongkong ist der Motor mit
ISC-Ventilen ausgerüstet. In diesem Fall ist eine
Einstellung der Leerlaufdrehzahl nicht möglich.
Daher nur prüfen, ob die Leerlaufdrehzahl dem
Sollwert entspricht.
• Drehen der Leerlauf-Einstellschraube im Uhrzei-
gersinn senkt die Leerlaufdrehzahl; durch Drehen
gegen den Uhrzeigersinn wird diese angehoben.
(6) Abdeckung der Einstellschraube im Drosselklap-
pengehäuse wieder anbringen.
(7) Motor abstellen.
(8) Drehzahlmesser abbauen.
(9) Sonderwerkzeug (SST) von der Zündspule und
vom Zündspulenstecker abbauen. (Sofern ange-
schlossen.)
(10) Stecker an die Zündspule anschließen.
-1
-1
-1
-1
Sonderwerk-
zeug (SST)
-1
gEM00080-00069
gEM00081-00070
