EM–114

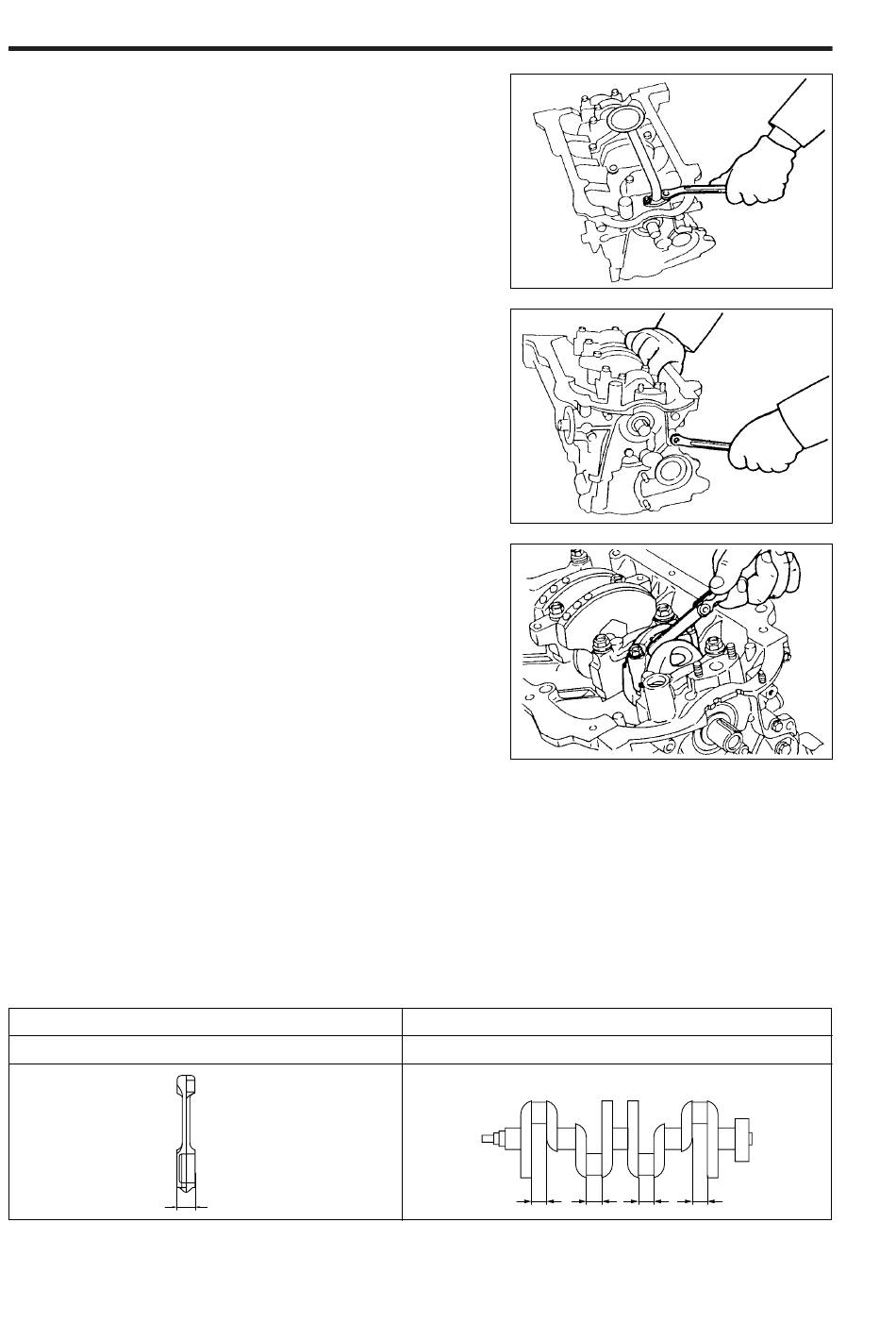

21. Ölsieb abbauen.
22. Ölpumpe abbauen.
23. Axialspiel der Pleuel prüfen.
Axialspiel zwischen Pleuel und Kurbelwelle mit einer
Fühlerlehre messen.
Axialspiel
Sollwert: 0,15 – 0,4 mm
Verschleißgrenze: 0,45 mm
HINWEIS:
• Zum Messen des Axialspiels den Pleuel auf dem
Lagerzapfen in axialer Richtung (Richtung belie-
big) gegen die Kurbelwellenwange drücken.
Axialspiel auf der Gegenseite messen.
Liegt das gemessene Axialspiel über der Verschleiß-
grenze, Pleuel und/oder Kurbelwelle ersetzen.
Wiederverwendbarkeit von Pleuel und Kurbelwelle
anhand der unten aufgeführten Abmessungen für
Pleuelfußbreite und Lagerzapfenlänge bestimmen.
Referenz:
Breite des Pleuelfußes (Axialrichtung)
21,80 – 21,85 mm
Länge des Lagerzapfens
22,0 – 22,2 mm
Kurbelwelle HE-EG Motor
A B
gEM00411-00381
gEM00412-00382
gEM00413-00383
gEM00414-00384
