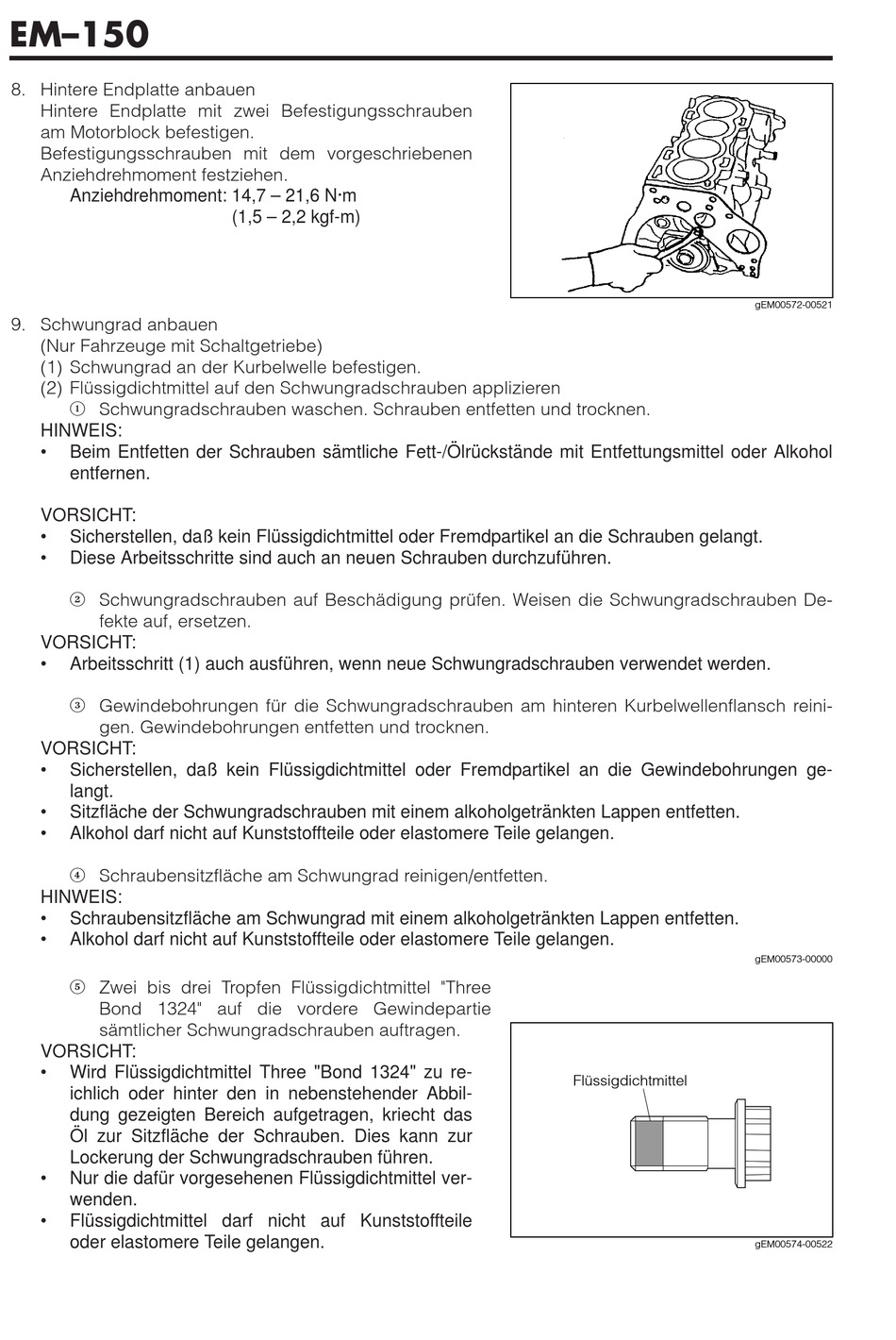

EM–150
8. Hintere Endplatte anbauen
Hintere Endplatte mit zwei Befestigungsschrauben
am Motorblock befestigen.
Befestigungsschrauben mit dem vorgeschriebenen
Anziehdrehmoment festziehen.
Anziehdrehmoment: 14,7 – 21,6 N·m
9. Schwungrad anbauen
(Nur Fahrzeuge mit Schaltgetriebe)
(1) Schwungrad an der Kurbelwelle befestigen.
(2) Flüssigdichtmittel auf den Schwungradschrauben applizieren
1
Schwungradschrauben waschen. Schrauben entfetten und trocknen.
HINWEIS:
•
Beim Entfetten der Schrauben sämtliche Fett-/Ölrückstände mit Entfettungsmittel oder Alkohol
entfernen.
VORSICHT:
•
Sicherstellen, daß kein Flüssigdichtmittel oder Fremdpartikel an die Schrauben gelangt.
•
Diese Arbeitsschritte sind auch an neuen Schrauben durchzuführen.
2
Schwungradschrauben auf Beschädigung prüfen. Weisen die Schwungradschrauben De-
fekte auf, ersetzen.
VORSICHT:
•
Arbeitsschritt (1) auch ausführen, wenn neue Schwungradschrauben verwendet werden.
3
Gewindebohrungen für die Schwungradschrauben am hinteren Kurbelwellenflansch reini-
gen. Gewindebohrungen entfetten und trocknen.
VORSICHT:
•
Sicherstellen, daß kein Flüssigdichtmittel oder Fremdpartikel an die Gewindebohrungen ge-
langt.
•
Sitzfläche der Schwungradschrauben mit einem alkoholgetränkten Lappen entfetten.
•
Alkohol darf nicht auf Kunststoffteile oder elastomere Teile gelangen.
Schraubensitzfläche am Schwungrad reinigen/entfetten.
4
HINWEIS:
•
Schraubensitzfläche am Schwungrad mit einem alkoholgetränkten Lappen entfetten.
•
Alkohol darf nicht auf Kunststoffteile oder elastomere Teile gelangen.
5
Zwei bis drei Tropfen Flüssigdichtmittel "Three
Bond 1324" auf die vordere Gewindepartie
sämtlicher Schwungradschrauben auftragen.
VORSICHT:
•
Wird Flüssigdichtmittel Three "Bond 1324" zu re-
ichlich oder hinter den in nebenstehender Abbil-
dung gezeigten Bereich aufgetragen, kriecht das
Öl zur Sitzfläche der Schrauben. Dies kann zur
Lockerung der Schwungradschrauben führen.
•
Nur die dafür vorgesehenen Flüssigdichtmittel ver-
wenden.
•
Flüssigdichtmittel darf nicht auf Kunststoffteile
oder elastomere Teile gelangen.
(1,5 – 2,2 kgf-m)
Flüssigdichtmittel
gEM00572-00521
gEM00573-00000
gEM00574-00522
