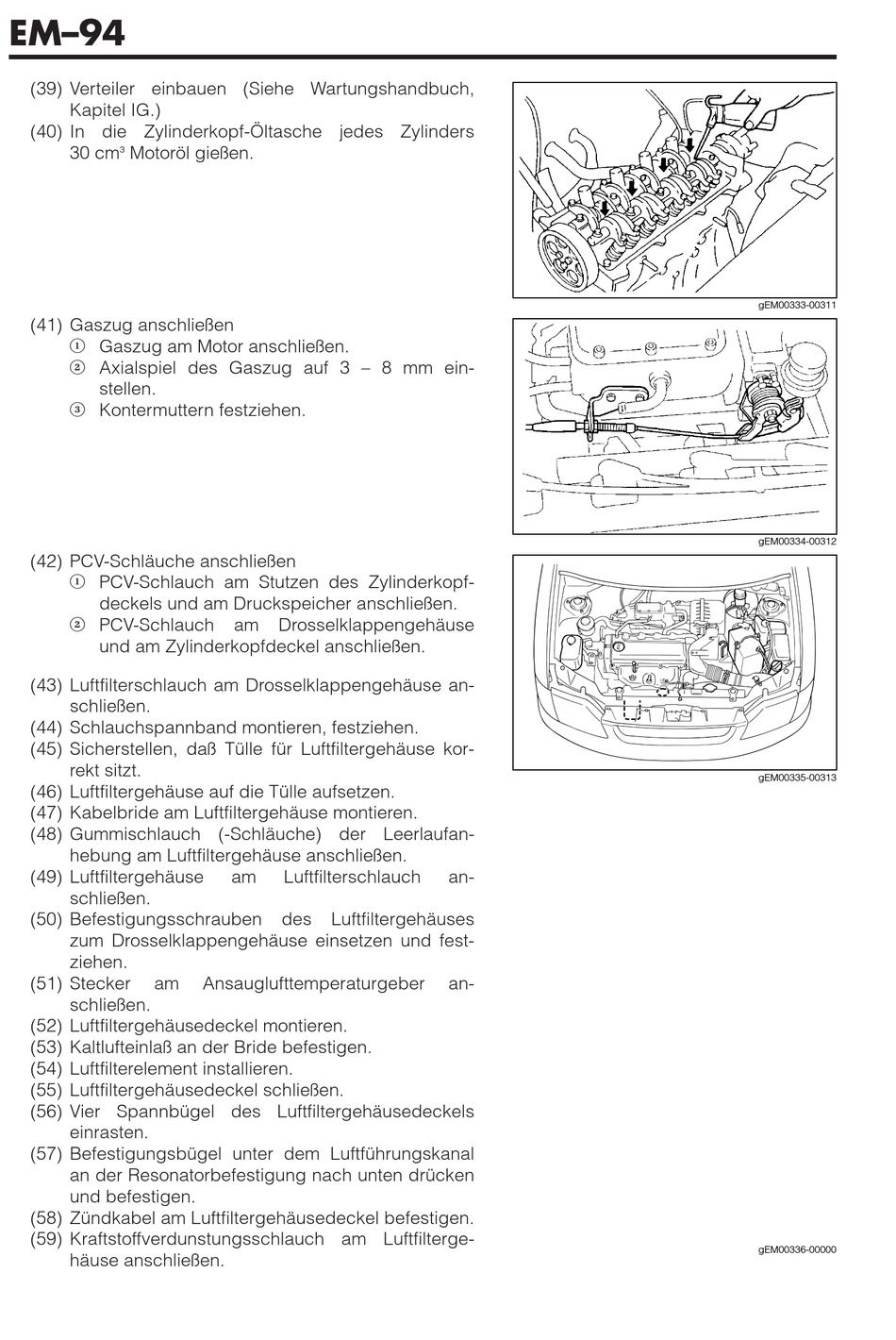

Daihatsu GRAN MOVE EM–155 Bedienungsanleitung Seite 94

EM–94
(39) Verteiler einbauen (Siehe Wartungshandbuch,
Kapitel IG.)
(40) In die Zylinderkopf-Öltasche jedes Zylinders
30 cm Motoröl gießen.
3
(41) Gaszug anschließen
1 Gaszug am Motor anschließen.
2 Axialspiel des Gaszug auf 3 – 8 mm ein-
stellen.
3 Kontermuttern festziehen.
(42) PCV-Schläuche anschließen
PCV-Schlauch am Stutzen des Zylinderkopf-
1
deckels und am Druckspeicher anschließen.
PCV-Schlauch
2
und am Zylinderkopfdeckel anschließen.
(43) Luftfilterschlauch am Drosselklappengehäuse an-
schließen.
(44) Schlauchspannband montieren, festziehen.
(45) Sicherstellen, daß Tülle für Luftfiltergehäuse kor-
rekt sitzt.
(46) Luftfiltergehäuse auf die Tülle aufsetzen.
(47) Kabelbride am Luftfiltergehäuse montieren.
(48) Gummischlauch (-Schläuche) der Leerlaufan-
hebung am Luftfiltergehäuse anschließen.
(49) Luftfiltergehäuse
schließen.
(50) Befestigungsschrauben
zum Drosselklappengehäuse einsetzen und fest-
ziehen.
(51) Stecker am
schließen.
(52) Luftfiltergehäusedeckel montieren.
(53) Kaltlufteinlaß an der Bride befestigen.
(54) Luftfilterelement installieren.
(55) Luftfiltergehäusedeckel schließen.
(56) Vier Spannbügel des Luftfiltergehäusedeckels
einrasten.
(57) Befestigungsbügel unter dem Luftführungskanal
an der Resonatorbefestigung nach unten drücken
und befestigen.
(58) Zündkabel am Luftfiltergehäusedeckel befestigen.
(59) Kraftstoffverdunstungsschlauch am Luftfilterge-
häuse anschließen.
am Drosselklappengehäuse
am Luftfilterschlauch
des Luftfiltergehäuses
Ansauglufttemperaturgeber
an-
an-
gEM00333-00311
gEM00334-00312
gEM00335-00313
gEM00336-00000
